| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Zion communication OR OEM |
| Chứng nhận: | CE, RoHS, VDE, UL |
| Số mô hình: | CÁP F / FTP CAT6A |
| Số lượng đặt hàng tối thiểu: | 10 KM |
| chi tiết đóng gói: | 305M, 1000FT, Hộp kéo, Pallet |
| Thời gian giao hàng: | 25 ngày làm việc |
| Điều khoản thanh toán: | T / T, L / C |
| Khả năng cung cấp: | 1000KM / tháng |
| Nhạc trưởng: | Đồng rắn 0,57 ± 0,005mm | Cặp: | 4 cặp |
|---|---|---|---|
| Vật liệu cách nhiệt: | 1,33 ± 0,05 mm PE bọt | Màu sắc: | Xanh-trắng / xanh lam, cam-trắng / cam |
| Cross SeShieldedction: | AL / PET Foil, 100% bảo hiểm | Lá chắn tổng thể: | giấy nhôm |
| Mạng lưới cống thoát nước: | 0,40 ± 0,005mm TC | Rip dây: | Bông hoặc sợi |
| Áo khoác ngoài: | PVC CM UL / ETL, LSZH PVC CMR UL / ETL, PVC | ||
| Điểm nổi bật: | Cáp mạng Cat6a lá nhôm,Cáp mạng FFTP Cat6a,Cáp Ethernet FFTP Cat6a |
||
|

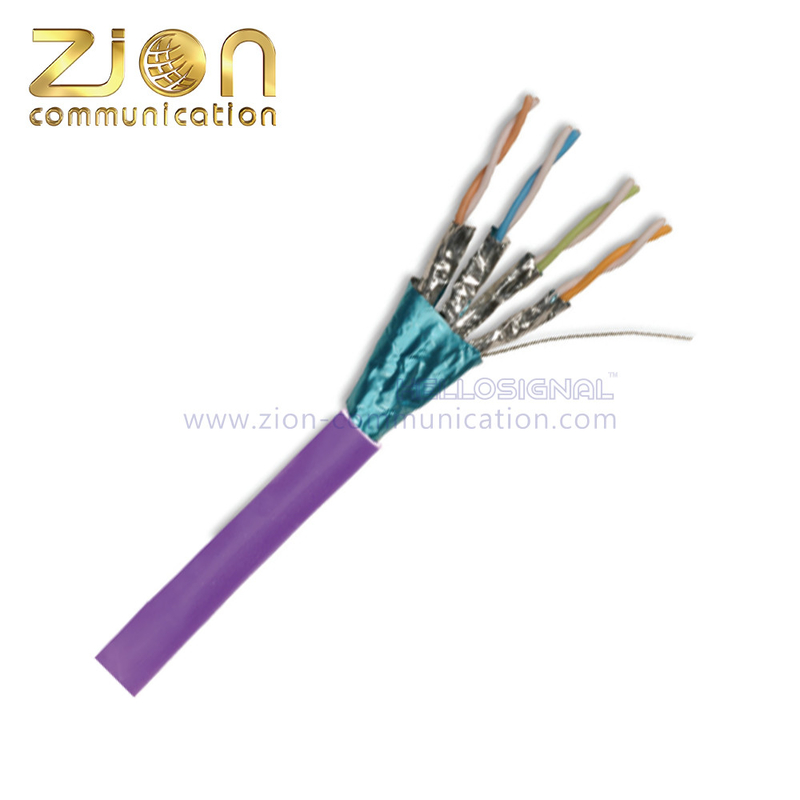

Mạng lưới được che chắn bằng lá nhôm có đường kính lớn tốc độ cao Ethernet PATCH CORD FFTP Cáp Cat6a
|
||||||||||
| CÁP F / FTP CAT6A | ||||||||||
 |
||||||||||
| TUÂN THỦ (Tiêu chuẩn Tham chiếu và Chứng chỉ) | ||||||||||
| · ISO / IEC 11801-1 Ed.1.0 | ||||||||||
| · ANSI / TIA-568-C.2, ANSI / TIA-568.2-D | ||||||||||
| · UL444, UL1581, UL1666, IEC60332-1, EN50399 | ||||||||||
| Hỗ trợ ứng dụng | ||||||||||
| · 10GBASE-T, 1000BASE-T, 100BASE-T, 10BASE-T | ||||||||||
| · 1Volp, ISDN, Token, 100MTPPDM, Analogand Datavideo, Loại POE 1,2,3,4 | ||||||||||
| Sự thi công | Đặc điểm điện từ | |||||||||
| Nhạc trưởng: | Đồng rắn 0,57 ± 0,005mm | Điện trở DC | ＜ 9,38 Ohms / 100m @ 20 ℃ | |||||||
| Cặp: | 4 cặp | Mất cân bằng kháng DC | 5% @ 20 ℃ | |||||||
| Vật liệu cách nhiệt: | 1,33 ± 0,05 mm PE bọt | Điện dung lẫn nhau | 5,6 nF / 100m | |||||||
| Màu sắc cách nhiệt: | Xanh-trắng / xanh lam, cam-trắng / cam | Trở kháng đặc tính | 1 - 100 MHz: 100 ± 15 Ohms | |||||||
| Xanh lục-Trắng / Xanh lục, Nâu-Trắng / Nâu | 100 - 750 MHz: 100 ± 25 Ohms | |||||||||
| Được che chắn: | AL / PET Foil, 100% bảo hiểm | Tần số tối đa | 750MHz | |||||||
| Bao gồm mọi cặp | Mất cân bằng điện dung | 330 pF / 100m | ||||||||
| Tổng thể lá chắn: | Giấy nhôm | NVP (传输 速率) | 74% | |||||||
| Mạng lưới cống thoát nước: | 0,40 ± 0,005mm TC | Trì hoãn Skew | ≤ 45ns / 100m | |||||||
| Rip dây: | Bông hoặc sợi | |||||||||
| Áo khoác ngoài: | PVC CM UL / ETL, LSZH PVC CMR UL / ETL, PVC |
|||||||||
| Đặc điểm hoạt động | ||||||||||
| Tính thường xuyên | RL (Tối thiểu) |
Mất chèn (Tối đa) | Độ trễ truyền (Tối đa) | Độ trễ Skew (Tối đa) | TIẾP THEO (Tối thiểu) |
PSNEXT (Tối thiểu) | ELNEXT (Tối thiểu) | PSELNEXT (Tối thiểu) | ||
| MHz | dB | dB / 100m | ns / 100m | ns / 100m | dB | dB | dB / 100m | dB / 100m | ||
| 1 | 22.8 | 1,9 | 570.0 | 45.0 | 74.3 | 72.3 | 67,8 | 64.8 | ||
| 4 | 25,6 | 3.6 | 552.0 | 45.0 | 65.3 | 63.3 | 55,8 | 52,8 | ||
| 10 | 31.4 | 5.5 | 545.4 | 45.0 | 59.3 | 57.3 | 47,8 | 44,7 | ||
| 16 | 31.4 | 7.1 | 543.0 | 45.0 | 56,2 | 54,2 | 43,7 | 40,7 | ||
| 20 | 33.0 | 8.0 | 542,1 | 45.0 | 54,8 | 52,8 | 41,8 | 38.8 | ||
| 31,25 | 34,2 | 10.1 | 540.4 | 45.0 | 51,9 | 49,9 | 37,9 | 34,9 | ||
| 62,5 | 32.0 | 14.3 | 538,6 | 45.0 | 47.4 | 45.4 | 31,9 | 28,9 | ||
| 100 | 37.3 | 18,2 | 537,6 | 45.0 | 44.3 | 42.3 | 27,8 | 24.8 | ||
| 200 | 30.3 | 25,8 | 536,1 | 45.0 | 39,8 | 37,8 | 21,8 | 18.8 | ||
| 300 | 27.1 | 31,9 | 536,1 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 | ||
| 400 | 25,5 | 37,2 | 535,8 | 45.0 | 35.3 | 33.3 | 15,8 | 12,8 | ||
| 500 | 20,8 | 41,6 | 535,6 | 45.0 | 33,8 | 31,8 | 13,8 | 10,8 | ||
| ※ 550 | 22.8 | 44.0 | ||||||||
| ※ 625 | 21.0 | 46,2 | ||||||||
| ※ 750 | 18.8 | 51,9 | ||||||||
| ※ Lưu ý: Hiệu suất truyền ở trên là 100M, 20 ± 2 ℃ trong các điều kiện được thử nghiệm. | ||||||||||
| ※ Lưu ý: Giá trị cho tần số ngoài 500mHZ chỉ mang tính chất thông tin | ||||||||||
| Tính chất vật lý của áo khoác | ||||||||||
| Áo khoác | ||||||||||
| Sự lão hóa | Uốn cong lạnh | |||||||||
| Mục | Thời kỳ lão hóa | 100 ° * 24H * 7D | Thời kỳ lạnh giá | -20 ± 2 ° C * 4H | ||||||
| Trước khi già đi | Sau khi lão hóa | Bán kính uốn cong | 8 * Cáp OD | |||||||
| PVC | Sức căng | ≥13,5 Mpa | ≥12,5 Mpa | Không có vết nứt nhìn thấy được | ||||||
| Kéo dài | ≥150% | ≥125% | ||||||||
| LSZH | Sức căng | ≥10.0 Mpa | ≥8.0 Mpa | Không có vết nứt nhìn thấy được | ||||||
| Kéo dài | ≥125% | ≥100% | ||||||||
| Thể dục | Sức căng | ≥10.0 Mpa | ≥8.0 Mpa | Không có vết nứt nhìn thấy được | ||||||
| Kéo dài | ≥350% | ≥350% | ||||||||
| P / N | Sự mô tả | |||||||||
| KHÔNG.7112332 | F / FTP CAT6A 4PR 23AWG PVC ... 305M (1000FT) | |||||||||
| KHÔNG.7112333 | F / FTP CAT6A 4PR 23AWG PVC CM UL / ETL E ****** ... 305M (1000FT) | |||||||||
| KHÔNG.7112334 | F / FTP CAT6A 4PR 23AWG PVC CMR UL / ETL E ****** ... 305M (1000FT) | |||||||||
| KHÔNG.7112336 | F / FTP CAT6A 4PR 23AWG LSZH ... 305M (1000FT) | |||||||||
