Bước sóng trung tâm (nm): | 1270~1610 hoặc 1271~1611 | Khoảng cách kênh (GHz): | 20 |
---|---|---|---|
Băng thông kênh (@-0,5dB băng thông) (nm): | ≥13 | Định hướng (dB): | ≥50 |
Mất mát trở lại (dB): | ≥45 | Xử lý công suất tối đa (mW): | 300 |
Đặc trưng | Các ứng dụng | ||||||||||||||||||||||||
· Suy hao chèn thấp | · Giám sát đường dây | ||||||||||||||||||||||||
· Băng thông rộng | · Mạng WDM | ||||||||||||||||||||||||
· Cách ly kênh cao | · Viễn thông | ||||||||||||||||||||||||
· Độ ổn định và độ tin cậy cao | · Ứng dụng di động | ||||||||||||||||||||||||
· Không chứa Epoxy trên đường quang | · Bộ khuếch đại sợi quang | ||||||||||||||||||||||||
· Truy cập mạng |
Tham số | Sự chỉ rõ | ||||||||||||||||||||||||
Bước sóng trung tâm (nm) | 1270~1610 hoặc 1271~1611 | ||||||||||||||||||||||||
Khoảng cách kênh (nm) | 20 | ||||||||||||||||||||||||
Băng thông kênh (@-0,5dB băng thông)(nm) | ≥13 | ||||||||||||||||||||||||
Vượt qua suy hao chèn kênh (dB) | ≤0,6 | ||||||||||||||||||||||||
Suy hao chèn kênh phản xạ (dB) | ≤0,4 | ||||||||||||||||||||||||
Độ cô lập (dB) | Vượt qua kênh | ≥30 | |||||||||||||||||||||||
Kênh phản ánh | ≥13 | ||||||||||||||||||||||||
Độ nhạy nhiệt độ mất chèn (dB) | ≤0,3 | ||||||||||||||||||||||||
Thay đổi nhiệt độ bước sóng (nm/℃) | ≤0,002 | ||||||||||||||||||||||||
Suy hao phụ thuộc phân cực (dB) | ≤0,1 | ||||||||||||||||||||||||
Chế độ phân cực Phân tán (ps) | ≤0,1 | ||||||||||||||||||||||||
Định hướng (dB) | ≥50 | ||||||||||||||||||||||||
Mất mát trở lại (dB) | ≥45 | ||||||||||||||||||||||||
Xử lý công suất tối đa (mW) | 300 | ||||||||||||||||||||||||
Nhiệt độ hoạt động (℃) | -10~+70 | ||||||||||||||||||||||||
Nhiệt độ lưu trữ (℃) | -40~+85 | ||||||||||||||||||||||||

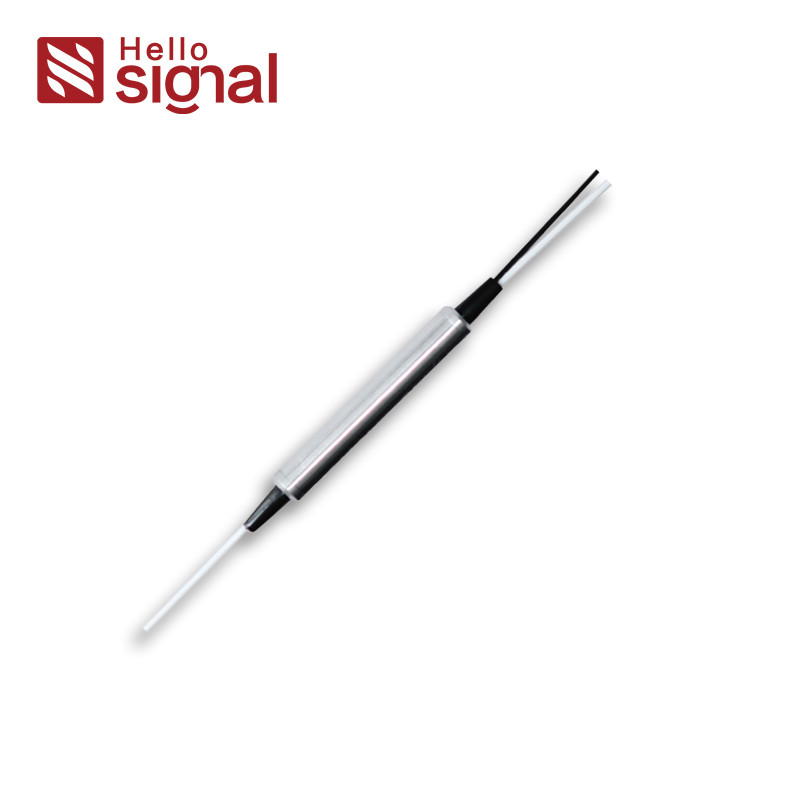

Kích thước gói hàng (mm) | Đối với 250μm, 900μm | ∅5,5×L38 | |||||||||||||||||||||||
Đối với 2.0mm.3.0mm | L90 x W20 ×H10 |
Thông số kỹ thuật trên dành cho các thiết bị không có đầu nối.
Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
CWDM | □ | □□ | □ | □ | □ | □ | |||||||||||||||||||
Khoảng cách kênh | Vượt qua kênh | Bưu kiện | Đường kính sợi | Chiều dài sợi | Kết nối | ||||||||||||||||||||
C=20nm | 27=1270nm | 1=Ống thép | 0=250μm | 1=1m | O=Không có | ||||||||||||||||||||
…… | 2=Mô-đun hộp ABS | 1=900μm | 2=2m | 1=FC/APC | |||||||||||||||||||||
47=1470nm | 3=Chỉ định | 2=2.0mm | S=Chỉ định | 2=FC/UPC | |||||||||||||||||||||
49=1490nm | 3=3.0mm | 3=SCI/APC | |||||||||||||||||||||||
…… | 4=SC/UPC | ||||||||||||||||||||||||
61=1610nm | 5=LC/APC | ||||||||||||||||||||||||
6=LC/UPC | |||||||||||||||||||||||||
7=ST | |||||||||||||||||||||||||
s=Chỉ định |
