Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | Zion communication OR OEM |
Chứng nhận: | CE, ROHS, VDE, UL |
Số mô hình: | Cáp quang GYTC8S |
Số lượng đặt hàng tối thiểu: | 10 KM |
chi tiết đóng gói: | 1000M hoặc 2000M / trống gỗ |
Thời gian giao hàng: | Bình thường 25 ngày làm việc |
Điều khoản thanh toán: | T/T, THƯ TÍN DỤNG |
Khả năng cung cấp: | 1000KM / tháng |
Đơn vị sợi: | YOFC, G.652D | Điền 1: | Hợp chất làm đầy ống |
---|---|---|---|
Ống: | Ống lỏng | Điền 2: | Hợp chất làm đầy cáp |
Sức mạnh thành viên: | Thành viên trung tâm | Thiết giáp: | PSP |
vỏ bọc bên ngoài: | PE | sức mạnh: | Dây thép |
Màu sắc: | Đen | Gói: | 1000M hoặc 2000M / trống gỗ |
Điểm nổi bật: | cáp quang đường dài,cáp ethernet cáp quang |

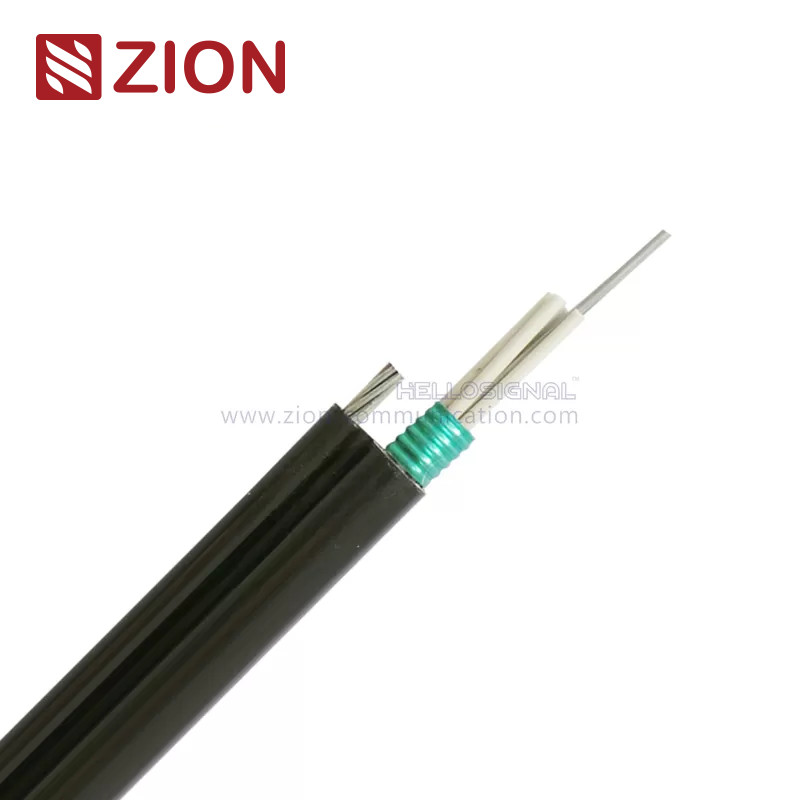

Hình 8 Cáp quang GYTC8S có vỏ bọc PE cho ứng dụng tự hỗ trợ
Chi tiết nhanh:
Sự miêu tả:
The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. Các sợi, 250μm, được định vị trong một ống lỏng làm bằng nhựa mô đun cao. The tubes are filled with a water-resistant filling compound. Các ống được làm đầy với một hợp chất làm đầy chịu nước. A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. Một dây thép, đôi khi được bọc bằng polyetylen (PE) cho cáp có số lượng sợi cao, nằm ở trung tâm lõi như một thành viên cường độ kim loại. Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. Các ống (và chất độn) được mắc kẹt xung quanh thành viên cường độ thành lõi cáp nhỏ gọn và tròn. An Aluminum Polyethylene Laminate (APL) is applied around the cable core. Một tấm nhôm Polyetylen (APL) được áp dụng xung quanh lõi cáp. which is filled with the filling compound to protect it from water ingress. được chứa đầy hợp chất làm đầy để bảo vệ nó khỏi sự xâm nhập của nước. Then the cable core is covered with a thin PE inner sheath. Sau đó, lõi cáp được phủ một lớp vỏ PE mỏng bên trong. After the PSP is longitudinally applied over the inner sheath, the cable is completed with a PE outer sheath. Sau khi PSP được áp dụng theo chiều dọc trên vỏ bên trong, cáp được hoàn thành với vỏ ngoài PE.
Các ứng dụng:
KT3005 Hình 8 Cáp quang GYTC8S có vỏ bọc PE cho ứng dụng tự hỗ trợ | ||||||
Mô tả & Tiêu chuẩn: | ||||||
The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. Các sợi, 250μm, được định vị trong một ống lỏng làm bằng nhựa mô đun cao. The tubes are filled with Các ống chứa đầy a water-resistant filling compound. một hợp chất làm đầy chịu nước. A steel wire, sometimes sheathed with polyethylene (PE) for cable with Một dây thép, đôi khi được bọc bằng polyetylen (PE) cho cáp với high fiber count, locates in the center of core as a metallic strength member. số lượng sợi cao, nằm ở trung tâm của lõi như một thành viên cường độ kim loại. Tubes (and fillers) are stranded Các ống (và chất độn) bị mắc kẹt xung quanh thành viên cường độ thành lõi cáp nhỏ gọn và tròn.An Nhôm Polyetylen (APL) is applied around the cable core. (APL) được áp dụng xung quanh lõi cáp. which is filled with the filling compound to protect it from water ingress. được chứa đầy hợp chất làm đầy để bảo vệ nó khỏi sự xâm nhập của nước. Then the cable core is covered with a thin PE inner sheath. Sau đó, lõi cáp được phủ một lớp vỏ PE mỏng bên trong. After the PSP is longitudinally applied over the inner Sau khi PSP được áp dụng theo chiều dọc bên trong Vỏ bọc, cáp được hoàn thành với vỏ bọc PE bên ngoài. |
||||||
Cáp GYTC8S tuân thủ Tiêu chuẩn YD / T 1155-2001 cũng như IEC 60794-1 | ||||||
Nét đặc trưng: | ||||||
Độ bền kéo cao của dây bị mắc kẹt đáp ứng yêu cầu tự hỗ trợ và giảm chi phí lắp đặt; | ||||||
Hiệu suất cơ học và nhiệt độ tốt; | ||||||
Ống lỏng cường độ cao có khả năng chống thủy phân; | ||||||
Hợp chất làm đầy ống đặc biệt đảm bảo sợi bảo vệ quan trọng; | ||||||
Các biện pháp sau đây được thực hiện để đảm bảo kín nước cáp: | ||||||
(1) Dây thép được sử dụng làm thành viên cường độ trung tâm; | ||||||
(2) Hợp chất làm đầy ống lỏng; | ||||||
(3) Lấp đầy lõi cáp 100%; | ||||||
Các thông số kỹ thuật: | ||||||
Loại cáp | Đường kính cáp (mm) |
Trọng lượng cáp (kg / km) |
Sức căng Dài hạn / ngắn hạn (N) |
Kháng nghiền Dài hạn / ngắn hạn (N / 100mm) |
Uốn Bán kính Năng động |
|
GYTC8S-2 ~ 6 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
GYTC8S-8 ~ 12 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
GYTC8S-14 ~ 18 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
GYTC8S-20 ~ 24 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
GYTC8S-26 ~ 30 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
GYTC8S-31 ~ 36 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
GYTC8S-37 ~ 42 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
GYTC8S-43 ~ 52 | 9,5 * 18,3 | 245 | 2500/4000 | 600/1500 | 10D / 20D | |
Đặc điểm sợi quang: | ||||||
G.652 | G.655 | 50 / 125μm | 62,5 / 125μm | |||
Suy hao (+ 20oC) |
@ 850nm | ≤3,3 dB / km | ≤3,3 dB / km | |||
@ 1300nm | ≤1,0 dB / km | ≤1,0 dB / km | ||||
@ 1310nm | .30,36 dB / km |
.400,40 dB / km |
||||
@ 1550nm | .220,22 dB / km |
.230,23 dB / km |
||||
Băng thông (Lớp A) | @ 850nm | MHz500 MHz · km | MHz200 MHz · km | |||
@ 1300nm | ≥ 1000 MHz · km | MHz 600 MHz · km | ||||
Khẩu độ số | 0,200 ± 0,015 NA | 0,275 ± 0,015NA | ||||
Cắt cáp Bước sóng λcc | ≤1260nm | ≤1480nm | ||||
Nhiệt độ lưu trữ / vận hành: -40oC đến + 60oC | ||||||
Thông tin đặt hàng: | ||||||
Đánh dấu |
Truyền thông Zion KT3005 GYTC8S XXX M (hoặc yêu cầu của khách hàng) |
|||||
Gói | 1000M hoặc 2000M / trống gỗ(hoặc yêu cầu của khách hàng) | |||||
Thời gian giao hàng | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
Lợi thế cạnh tranh:
1, Từ nguyên liệu thô đến sản phẩm cuối cùng, chúng tôi thực hiện kiểm tra chất lượng mạnh mẽ để duy trì chất lượng sản phẩm của mình:
A, Vật liệu đến được kiểm tra bởi QC.
B, Kiểm soát quy trình sản xuất
A: Quy trình sản xuất
B: Công nhân được đào tạo hàng ngày / hàng tuần / hàng tháng
C: Hướng dẫn làm việc tại mỗi trạm làm việc
Hệ thống D: 5S được triển khai
E: Quy trình bảo dưỡng máy
C, Kiểm soát chất lượng và kiểm tra cuối cùng
Nhân viên QC sẽ kiểm tra nguyên liệu, quy trình sản phẩm và sản phẩm cuối cùng theo quy cách hoặc quy trình thử nghiệm.
2, Nỗ lực R & D của chúng tôi tập trung vào việc củng cố và phát triển các công nghệ phần tử cần thiết để hỗ trợ sự phát triển và thành công trong tương lai cho khách hàng và truyền thông Zion
3, We know customers have urgent needs. 3, Chúng tôi biết khách hàng có nhu cầu khẩn cấp. We are skilled at effective communication to interact with customers.In order to provide prompt service, we can answer for you 7*24 hours. Chúng tôi có kỹ năng giao tiếp hiệu quả để tương tác với khách hàng. Để cung cấp dịch vụ nhanh chóng, chúng tôi có thể trả lời cho bạn 7 * 24 giờ.
4, Chúng tôi có thể trả lời nhanh chóng và chuyên nghiệp cho câu hỏi
5, Hơn 1000 loại cáp, đầu nối và lắp ráp có thể được sản xuất và tổ chức từ chúng tôi
6, Giao hàng tận nơi
