Độ bền: | <0,3dB thay đổi điển hình, 200 giao phối | khả năng hoán đổi cho nhau: | ≤0,2dB |
---|---|---|---|
Thời gian cắm: | ≤ 500 | Sức căng: | >70N |
Nhiệt độ hoạt động (℃): | -40 đến +85°C |
mã Zion | Mô tả Si-ôn | |||||||||||||||||||||||||||||||||||||||||||

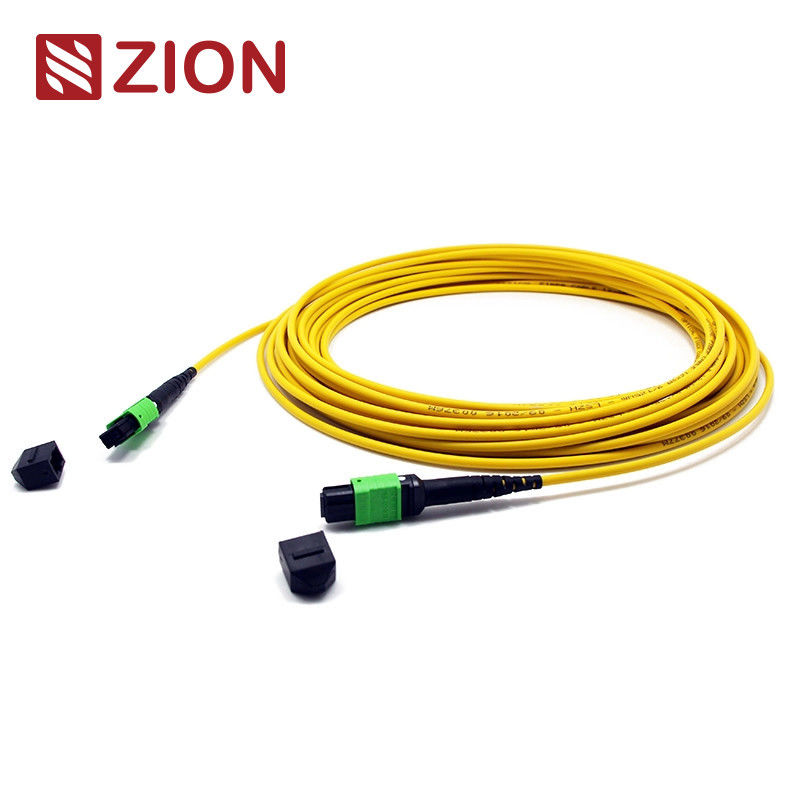

ZCM1152HIA1X | MPO Female To MPO Female SM 3.0mm LSZH 24 Sợi MPO Patch Cord Máy đo tùy chỉnh | |||||||||||||||||||||||||||||||||||||||||||
|
Tiêu chuẩn công nghiệp của kết nối:
|
Đạt tiêu chuẩn IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Cáp có cấu trúc tuân thủ TIA-604-5(FOCIS5) trên mỗi TIA-568-C | ||||||||
Tuân thủ kênh sợi quang 10G | ||||||||
40G và 100G IEEE 802.3 |
Thông số kỹ thuật quang học:
Các mục cụ thể. | Chế độ đơn (APC được đánh bóng 8 độ) | Đa chế độ (đánh bóng phẳng PC) | ||||||
mất chèn (MPO) (IEC 61300-3-34) |
mất tiêu chuẩn:≤0,75dB(tối đa), ≤0,50dB(Điển hình) Tổn thất siêu thấp:≤0,35dB(tối đa), ≤0,20dB(Điển hình) |
mất tiêu chuẩn:≤0,6dB(tối đa), ≤0,50(Điển hình) Tổn thất siêu thấp:≤0,35dB(tối đa), ≤0,20dB(Điển hình) |
||||||
Suy hao chèn (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0,3dB | ≤0,3dB | ||||||
Mất mát trở lại (MPO) | ≥60dB(đánh bóng 8 độ) | ≥25dB | ||||||
Mất mát trở lại (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Độ bền | <0,3dB thay đổi điển hình, 200 giao phối | |||||||
khả năng hoán đổi cho nhau | ≤0,2dB | |||||||
Sức căng | >70N | |||||||
Thời gian cắm | ≤500 | |||||||
Nhiệt độ hoạt động (℃) | ·-40 đến + 85°C |
Đặc trưng: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Đăng kí: | ||||||||||||||||||||||||||||||||||||||||||||
|
Quy tắc đặt tên & Thông tin xác nhận đơn hàng:
Tab kéo đẩy cho Senko MPO
Bản vẽ dây cáp quang MPO-MPO 12F.
Chiều dài tổng thể(L)(m) | chiều dài dung sai (cm) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<L | '+0,5% x L/-0 |
Ba phương thức kết nối giúp giữ đúng phân cực MTP/MPO
Giải pháp phân cực Base-24
Để đáp ứng nhu cầu ngày càng tăng về băng thông cao hơn, cáp MTP/MPO 24 sợi được giới thiệu để tạo điều kiện thuận lợi cho việc di chuyển sang mạng 100G.Nó tăng gấp đôi mật độ của hệ thống cáp 12 sợi trong cùng một diện tích, giúp giảm số lượng sợi, cho phép ít đường đi cáp hơn và cải thiện luồng không khí.Tuy nhiên, việc duy trì phân cực của cáp cơ sở 24 MTP/MPO phức tạp hơn.OMC khuyến nghị cáp trung kế MTP/MPO Loại A (key-up to key-down).Với băng cassette Loại A và Loại AF của chúng tôi, không cần cáp vá A-to-A nữa.Phương thức kết nối được minh họa trong hình dưới đây |
CÁP TRUNK HOT của Zion Communication
mã Zion | Mô tả Si-ôn | |||||||
7236001 | ZCM1122HIA1X | MPO Female To MPO Female SM 3.0mm LSZH 12 sợi dây MPO Patch Meter tùy chỉnh | ||||||
7236002 | ZCM1152HIA1X | MPO Female To MPO Female SM 3.0mm LSZH 24 Sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
7236003 | ZCM1127HLA1X | MPO Female To MPO Female OM3 3.0mm LSZH 12 sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
7236004 | ZCM1157HLA1X | MPO Female To MPO Female OM3 3.0mm LSZH 24 Sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
7236005 | ZCM1128HMA1X | MPO Female To MPO Female OM4 3.0mm LSZH 12 sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
7236006 | ZCM1158HMA1X | MPO Female To MPO Female OM4 3.0mm LSZH 24 Sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
7236007 | ZCM2122HIA1X | MTP Female To MTP Female SM 3.0mm LSZH 12 Sợi MTP Patch Cord Máy đo tùy chỉnh | ||||||
7236008 | ZCM2152HIA1X | MTP Female To MTP Female SM 3.0mm LSZH 24 Sợi dây MTP Patch Meter tùy chỉnh | ||||||
7236009 | ZCM2127HLA1X | MTP Female To MTP Female OM3 3.0mm LSZH 12 Sợi MTP Patch Cord Máy đo tùy chỉnh | ||||||
7236010 | ZCM2157HLA1X | MTP Female To MTP Female OM3 3.0mm LSZH 24 Sợi MTP Patch Cord Máy đo tùy chỉnh | ||||||
7236011 | ZCM2128HMA1X | MTP Female To MTP Female OM4 3.0mm LSZH 12 Sợi MTP Patch Cord Máy đo tùy chỉnh | ||||||
7236012 | ZCM2158HMA1X | MTP Female To MTP Female OM4 3.0mm LSZH 24 Sợi MTP Patch Cord Máy đo tùy chỉnh |
bao bì
Gói cáp quang được bảo vệ tốt và dễ lấy này đã được OMC dán nhãn và đánh dấu là mặc định. Kích thước thùng carton tiêu chuẩn: 34 * 22 * 15 cm;44*34*24 cm ;54*39*34 cm .Thùng carton nào sẽ được sử dụng tùy thuộc vào số lượng hàng hóa.Đóng gói có thể được tùy chỉnh. | ||||||||
OEM/ODM dịch vụ cho bạn
1. Màu cáp, chữ in, chất liệu vỏ cáp, màu đầu nối | ||||||||
2. Nhãn OEM, Vòng nhận dạng, nhãn của cáp,hộp, nhãn vận chuyển | ||||||||
3. Mức chất lượng khác nhau. |
