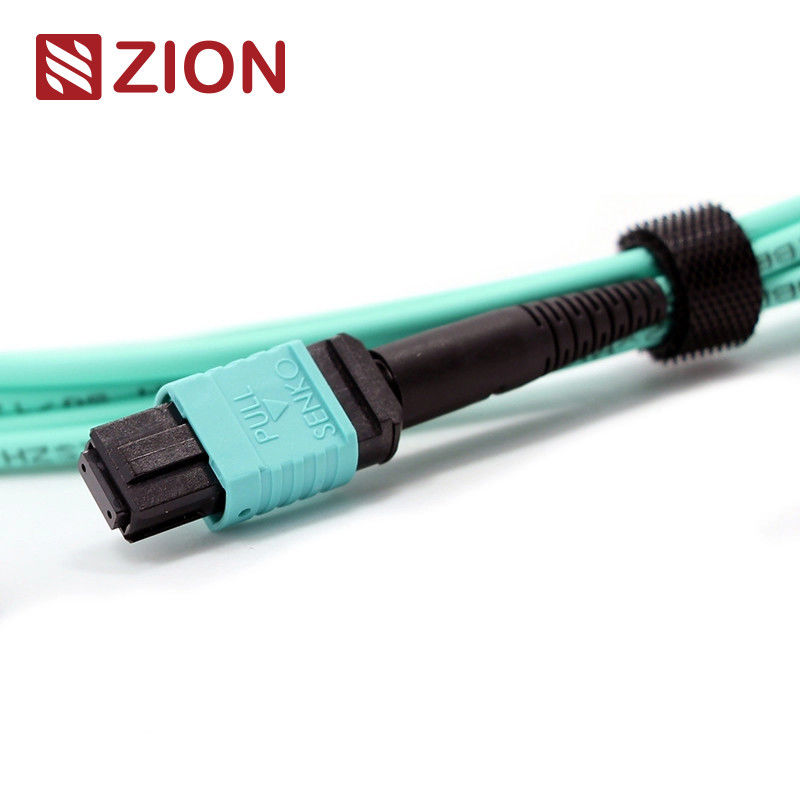

MTP Female To MTP Female OM3 3.0mm LSZH 24 Sợi MTP Patch Cord Máy đo tùy chỉnh
Mã Zion và Mô tả
mã Zion
Mô tả Si-ôn
ZCM2157HLA1X
MTP Female To MTP Female OM3 3.0mm LSZH 24 Sợi MTP Patch Cord Máy đo tùy chỉnh
Đầu nối MTP là một loại đầu nối cáp quang.MTP (Multi-Fiber Push On) là loại đầu nối cáp quang đa lõi.Hệ thống kết nối trước sợi mật độ cao MTP hiện chủ yếu được sử dụng trong ứng dụng môi trường mật độ cao của trung tâm dữ liệu, ứng dụng cáp quang cho tòa nhà và các ứng dụng kết nối nội bộ bên trong thiết bị thu phát quang như thiết bị quang , 40G, 100G, QSFP+.
Các loại đầu nối MTP được phân biệt theo quy định của IEC 61754-7: số lõi (số mảng), đầu đực (Male, Female), cực tính (PC hoặc APC).
Dây vá sợi quang MTP-MTP 3.0mm LSZH.Cáp MTP Fiber Patch Cord được kết thúc bằng đầu nối MTP ở cả hai đầu.MTP Fiber Patch Cord kết nối các mô-đun MTP với nhau dưới dạng liên kết vĩnh viễn.Dây Patch Fiber có sẵn với 12, 24, 48,60,72, 96,144 sợi.Hỗ trợ tốc độ lên tới 10/40/100Gbps cho các giải pháp trung tâm dữ liệu.Chúng thường được sử dụng để kết nối các băng cassette, bảng điều khiển hoặc quạt ra MTP chắc chắn và để tạo điều kiện triển khai nhanh hệ thống cáp đường trục mật độ cao trong trung tâm dữ liệu và các môi trường cáp quang cao khác.Bên cạnh đó, MTP cũng cung cấp nhiều tính linh hoạt và tiện lợi khi bạn phải thay đổi kiểu trình kết nối trong bảng vá lỗi.Thay vì thay đổi đầu nối trên thân cáp, chỉ cần lắp một băng cassette mới với kiểu đầu nối mới ở phía đầu nối chéo của bảng vá lỗi.
Dây vá sợi quang 12F MTP-MTP được thiết kế cho các kết nối trực tiếp quang học 40G QSFP+ SR4, 40G QSFP+ CSR4 và 100G QSFP28 SR4 và trung tâm dữ liệu mật độ cao.
Tiêu chuẩn công nghiệp của kết nối:
Kết nối
Thẩm quyền giải quyết
Chi tiết nhà ở
MTP Chế độ đơn
EIA/TIA-604-5
SM APC: Đầu nối màu xanh lá cây + khởi động màu đen (MTP mất tiêu chuẩn) SM APC: Đầu nối màu vàng + khởi động màu đen (MTP suy hao siêu thấp)
MTP đa chế độ
EIA/TIA-604-5
OM1&OM2 PC: Đầu nối màu be + khởi động màu đen (MTP mất tiêu chuẩn) OM3&OM4 PC: Đầu nối Aqua+khởi động đen (MTP tiêu chuẩn và siêu thấp) PC OM3 & OM4: Đầu nối Heather Violet + khởi động màu đen (MTP mất tiêu chuẩn)
Đạt tiêu chuẩn IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Cáp có cấu trúc tuân thủ TIA-604-5(FOCIS5) trên mỗi TIA-568-C
Đầu nối đa sợi quang dựa trên MT, các cụm và đầu cuối của đầu nối sợi quang 4,8,12 và 24
Giải pháp kinh tế cho việc hủy sợi hàng loạt
Được thiết kế cho các ứng dụng SM và MM suy hao thấp và suy hao tiêu chuẩn
Có sẵn các tùy chọn cáp tròn chắc chắn, cáp hình bầu dục và ruy băng trần
Vỏ mã màu có sẵn để phân biệt loại sợi, loại đánh bóng và/hoặc loại đầu nối
Tốt về độ lặp lại và khả năng trao đổi
Đăng kí:
Tất cả các Trình kết nối MTP của OMC đều từ Senko/Nissin/Sumitomo.MTP Patch Cord là một loại cụm cáp mật độ cao thường được sử dụng trong ba lĩnh vực.
Ứng dụng Data Center với môi trường có mật độ cao
Cáp quang cho tòa nhà
Ứng dụng đầu nối bên trong trong thiết bị sợi quang.
Quy tắc đặt tên & Thông tin xác nhận đơn hàng:
Tab kéo đẩy cho Senko MTP
Bản vẽ cáp trung kế MTP-MTP 24F.
Chiều dài tổng thể(L)(m)
chiều dài dung sai (cm)
0<L<1
+5/-0
1<L<10
+10/-0
10<L<40
+15/-0
40<L
'+0,5% x L/-0
Ba phương pháp kết nối giúp giữ đúng phân cực MTP/MTP
Giải pháp phân cực Base-24
Để đáp ứng nhu cầu ngày càng tăng về băng thông cao hơn, cáp MTP/MPO 24 sợi được giới thiệu để tạo điều kiện thuận lợi cho việc di chuyển sang mạng 100G.Nó tăng gấp đôi mật độ của hệ thống cáp 12 sợi trong cùng một diện tích, giúp giảm số lượng sợi, cho phép ít đường đi cáp hơn và cải thiện luồng không khí.Tuy nhiên, việc duy trì phân cực của cáp cơ sở 24 MTP/MPO phức tạp hơn.OMC khuyến nghị cáp trung kế MTP/MPO Loại A (key-up to key-down).Với băng cassette Loại A và Loại AF của chúng tôi, không cần cáp vá A-to-A nữa.Phương thức kết nối được minh họa trong hình dưới đây
CÁP TRUNK HOT của Zion Communication
mã Zion
Mô tả Si-ôn
7236001
ZCM1122HIA1X
MPO Female To MPO Female SM 3.0mm LSZH 12 sợi dây MPO Patch Meter tùy chỉnh
7236002
ZCM1152HIA1X
MPO Female To MPO Female SM 3.0mm LSZH 24 Sợi MPO Patch Cord Máy đo tùy chỉnh
7236003
ZCM1127HLA1X
MPO Female To MPO Female OM3 3.0mm LSZH 12 sợi MPO Patch Cord Máy đo tùy chỉnh
7236004
ZCM1157HLA1X
MPO Female To MPO Female OM3 3.0mm LSZH 24 Sợi MPO Patch Cord Máy đo tùy chỉnh
7236005
ZCM1128HMA1X
MPO Female To MPO Female OM4 3.0mm LSZH 12 sợi MPO Patch Cord Máy đo tùy chỉnh
7236006
ZCM1158HMA1X
MPO Female To MPO Female OM4 3.0mm LSZH 24 Sợi MPO Patch Cord Máy đo tùy chỉnh
7236007
ZCM2122HIA1X
MTP Female To MTP Female SM 3.0mm LSZH 12 Sợi MTP Patch Cord Máy đo tùy chỉnh
7236008
ZCM2152HIA1X
MTP Female To MTP Female SM 3.0mm LSZH 24 Sợi dây MTP Patch Meter tùy chỉnh
7236009
ZCM2127HLA1X
MTP Female To MTP Female OM3 3.0mm LSZH 12 Sợi MTP Patch Cord Máy đo tùy chỉnh
7236010
ZCM2157HLA1X
MTP Female To MTP Female OM3 3.0mm LSZH 24 Sợi MTP Patch Cord Máy đo tùy chỉnh
7236011
ZCM2128HMA1X
MTP Female To MTP Female OM4 3.0mm LSZH 12 Sợi MTP Patch Cord Máy đo tùy chỉnh
7236012
ZCM2158HMA1X
MTP Female To MTP Female OM4 3.0mm LSZH 24 Sợi MTP Patch Cord Máy đo tùy chỉnh
bao bì
Gói cáp quang được bảo vệ tốt và dễ lấy này đã được OMC dán nhãn và đánh dấu là mặc định. Kích thước thùng carton tiêu chuẩn: 34 * 22 * 15 cm;44*34*24 cm ;54*39*34 cm .Thùng carton nào sẽ được sử dụng tùy thuộc vào số lượng hàng hóa.Đóng gói có thể được tùy chỉnh.
OEM/ODM dịch vụ cho bạn
1. Màu cáp, chữ in, chất liệu vỏ cáp, màu đầu nối
2. Nhãn OEM, Vòng nhận dạng, nhãn của cáp,hộp, nhãn vận chuyển
