| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | Hello Signal |
| Chứng nhận: | IEC 60825-1:2007 |
| Số mô hình: | QSFP28 |
| Số lượng đặt hàng tối thiểu: | Không giới hạn |
| chi tiết đóng gói: | 10 PC / Túi nhựa |
| Thời gian giao hàng: | Bình thường 10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Không giới hạn |
| Yếu tố hình thức: | QSFP28 | Tốc độ dữ liệu tối đa: | 100Gbps |
|---|---|---|---|
| bước sóng: | 1310nm | Bước sóng trung tâm: | 1271,1291,1311,1331nm |
| Khoảng cách cáp tối đa: | 2km | loại trình kết nối: | LC |
| Loại cáp quang: | SMF | ||
| Điểm nổi bật: | Làn đường Mux 100G QSFP28 LR4,Thiết kế Demux 100G QSFP28 LR4,100G QSFP28 LR4 CWDM 2KM |
||

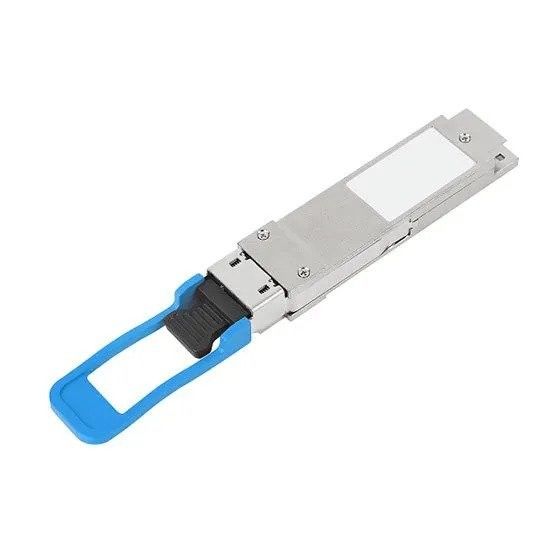

Thiết kế Mux / Demux 4 làn CWDM Bộ thu phát quang sợi quang 100G QSFP28 LR4 CWDM 2KM LC SMF
| mã Zion | Mô tả Si-ôn | |||||||
| 7211030 | Bộ thu phát quang 100G QSFP28 LR4 CWDM 2KM LC SMF | |||||||
100G QSFP28 LR4 được thiết kế để hoạt động trên hệ thống cáp quang đơn mode sử dụng kênh 4X25 CWDM ở băng tần 1310 và liên kết lên tới 2km.Mô-đun chuyển đổi 4 kênh đầu vào của dữ liệu điện 25Gb/giây thành 4 tín hiệu quang CWDM và ghép chúng thành một kênh duy nhất để truyền quang 100Gb/giây.Ngược lại, ở phía máy thu, mô-đun tách kênh quang đầu vào 100Gb/s thành 4 tín hiệu kênh CWDM và chuyển đổi chúng thành dữ liệu điện đầu ra 4 kênh.
Các bước sóng trung tâm của 4 kênh CWDM là 1271, 1291, 1311 và 1331 nm.Nó chứa đầu nối LC song công cho giao diện quang và đầu nối 38 chân cho giao diện điện.Sợi đơn mode (SMF) được áp dụng trong mô-đun này.Sản phẩm này chuyển đổi dữ liệu đầu vào điện 4 kênh 25Gb/giây thành tín hiệu quang CWDM (ánh sáng), bằng mảng Laser phản hồi phân tán (DFB) 4 bước sóng.4 bước sóng được ghép thành một dữ liệu 100Gb/s duy nhất, truyền ra khỏi mô-đun máy phát thông qua SMF.Mô-đun máy thu chấp nhận đầu vào tín hiệu quang 100Gb/giây và tách ghép kênh thành 4 kênh CWDM 25Gb/giây.Mỗi bước sóng ánh sáng được thu thập bởi một đi-ốt quang riêng biệt, sau đó xuất ra dưới dạng dữ liệu điện sau khi được khuếch đại bởi TIA.
Sản phẩm được thiết kế với yếu tố hình thức, kết nối quang/điện và giao diện chẩn đoán kỹ thuật số theo Thỏa thuận đa nguồn QSFP28 (MSA) và tuân thủ IEEE 802.3ba.
| Yếu tố hình thức | QSFP28 | Tốc độ dữ liệu tối đa | 100Gbps | |||||
| bước sóng | 1310nm | Bước sóng trung tâm | 1271,1291,1311,1331nm | |||||
| Khoảng cách cáp tối đa | 2km | Loại trình kết nối | LC | |||||
| Loại cáp quang | SMF | Tên nhà cung cấp | TRUYỀN THÔNG ZION | |||||
| Loại máy phát | DFB CWDM | Loại máy thu | GHIM | |||||
| Truyền điện | – 6,5 đến +2,5 dBm | Bộ thu tối đa nhạy cảm |
– 10,1dBm | |||||
| quá tải điện | 2,5dBm | Tỷ lệ tuyệt chủng | 3,5dB | |||||
| DDM | được hỗ trợ | Nhiệt độ hoạt động. | 0°C đến 70°C (32°F đến 158°F) | |||||
| mã Zion | Mô tả Si-ôn | |||||||
| 7211010 | Bộ thu phát sợi quang 100G QSFP28 SR4 850nm 100M MPO MMF | |||||||
| 7211020 | Bộ thu phát sợi quang 100G QSFP28 PSM4 1310nm 2KM MPO SMF | |||||||
| 7211030 | Bộ thu phát sợi quang 100G QSFP28 LR4 CWDM 2KM LC SMF | |||||||
| 7211050 | Bộ thu phát quang 100G QSFP28 LR4 LAN WDM 10KM LC SMF | |||||||
| 7211060 | Bộ thu phát quang 100G QSFP28 ER4 LAN WDM 30KM / 40KM LC SMF | |||||||
| 7211070 | Bộ thu phát quang 100G QSFP28 ZR4 LAN WDM 80KM LC SMF | |||||||
