48 lõi sợi quang kết nối thẳng đứng ZCSC-D048-02
Tổng quan sản phẩm
ZION COMMUNICATION Mô hình số ZCSC-D048-02 là thiết bị chính cho các điểm truy cập của người dùng, được thiết kế để kết nối và phân phối bảo vệ giữa hai hoặc nhiều cáp.Chức năng chính của nó là kết nối cáp phân phối và cáp trong nhà trong môi trường ngoài trờiĐược sử dụng rộng rãi trong hệ thống truyền thông, truyền hình cáp và hệ thống mạng cáp quang do cấu trúc ổn định, hiệu suất niêm phong xuất sắc và dễ cài đặt.
Thông số kỹ thuật
| Mô hình số. |
ZCSC-D048-02 ((7231203) |
 |
| Màu sắc |
Màu đen |
| Công suất |
48 lõi |
| Mức độ bảo vệ |
IP68 |
| Vật liệu |
PP, PC, PC + ABS |
| Phương pháp niêm phong cho các cửa ngõ |
Mác thu nhỏ nhiệt |
| Nhập/đi ra |
1+3 |
| Cáp đầu vào Dia |
Ф8-Ф13 |
| Cáp cắm Dia |
Ф8-Ф18 |
| Độ ẩm tương đối |
≤95% ((+30°C) |
| Áp suất khí quyển |
62~101kPa |
| Kích thước ((MM) |
305*Ф118 |
| Theo trọng lượng ((KG) |
1.2 |
| Trọng lượng tổng ((KG) |
12 |

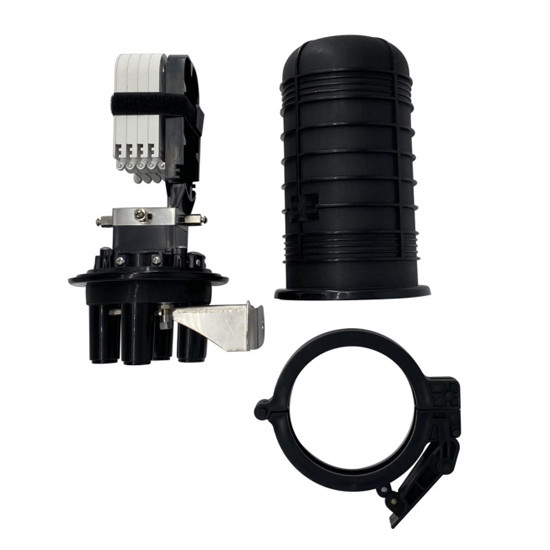

Hình ảnh sản phẩm
Tiêu chuẩn chất lượng và kiểm tra
- Đáp ứng các yêu cầu về ngoại hình và cấu trúc của YD/T 590.2-2005, YD/T 778-2011
- Trượt các yêu cầu thử nghiệm vận chuyển của YD/T778-2011
- Phù hợp với các yêu cầu kỹ thuật cho các bộ phận nhựa của CB 867-83
- Tiêu chuẩn bảo vệ IP68
- Đáp ứng các yêu cầu về bao bì cho thiết bị truyền thông của GB3873-1993
- Hiệu suất giãn cháy: không giãn cháy
Cấu trúc thành phần
Bao gồm đáy hộp, nắp hộp, người giữ cáp, người giữ để củng cố bộ phận cáp, khay ghép, nắp trong suốt cho khay ghép, dây buộc cáp ma thuật, tấm để lắp đặt khay ghép,Phần niêm phong cho thân hộp, hộp vòng và phụ kiện khác.
Bao bì & Lưu trữ
Chi tiết gói
Kích thước hộp bên trong: 315*195*180mm
Kích thước hộp bên ngoài: 600*330*555mm (9 bộ/hộp)
Hướng dẫn vận chuyển và lưu trữ
Tránh mưa, tiếp xúc với ánh nắng mặt trời và nén trong quá trình vận chuyển. Sản phẩm nên được lưu trữ trong kho tránh độ ẩm, ánh sáng mặt trời trực tiếp và lửa. Phạm vi nhiệt độ lưu trữ: -25 ° C đến +40 ° C.
Lưu ý: Các bộ phận đặc biệt dễ bị hư hại trong quá trình vận chuyển nên được bảo vệ cẩn thận.
Phương pháp lắp đặt
Lắp đặt trên không
1-Fiber kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối kết nối
Đặt cột
1-Bảng cố định 2-Bảng lắp đặt 3-U-bolt 4-Bảng điện thoại
