Hộp nối cáp quang dọc ZCSC-S048-01
24/48/96/144 lõi IP55 đến IP68 PP/PC/PC+ABS Niêm phong co nhiệt/Niêm phong cơ học HỘP NỐI QUANG TRỰC TIẾP
| Mã số |
ZCSC-S048-01(7231212) |
 |
| Màu sắc | Đen |
| Dung lượng | 48 lõi |
| Cấp độ bảo vệ | IP68 |
| Vật liệu | PP, PC, PC+ABS |
| Phương pháp niêm phong cho đầu vào | Niêm phong cơ học |
| Đầu vào/đầu ra | 2+2 |
| Đường kính cáp vào | Ф8-Ф15 |
| Đường kính cáp ra | Ф8-Ф15 |
| Độ ẩm tương đối | ≤95%(＋30℃) |
| Áp suất khí quyển | 62～101kPa |
| Kích thước (MM) | 300*Ф118 |
| Kích thước hộp bên trong (MM) | 310*195*180 |
| Kích thước hộp bên ngoài (MM) | 600*325*555 |
| Trọng lượng/cái (KG) | 1.2 |
| Tổng trọng lượng (KG) | 12 |
| Cái/Thùng (CÁI) | 9 |
Tổng quan sản phẩm
Mã số ZCSC-S048-01 của ZION COMMUNICATION là một trong những thiết bị chính cho các điểm truy cập của người dùng, được áp dụng để kết nối và phân phối bảo vệ giữa hai hoặc nhiều cáp. Chức năng chính là kết nối cáp phân phối và cáp trong nhà ngoài trời. Nó được sử dụng rộng rãi trong các hệ thống thông tin liên lạc, truyền hình cáp, hệ thống mạng cáp quang và các hệ thống khác nhờ cấu trúc ổn định, hiệu suất niêm phong tốt và dễ dàng xây dựng.

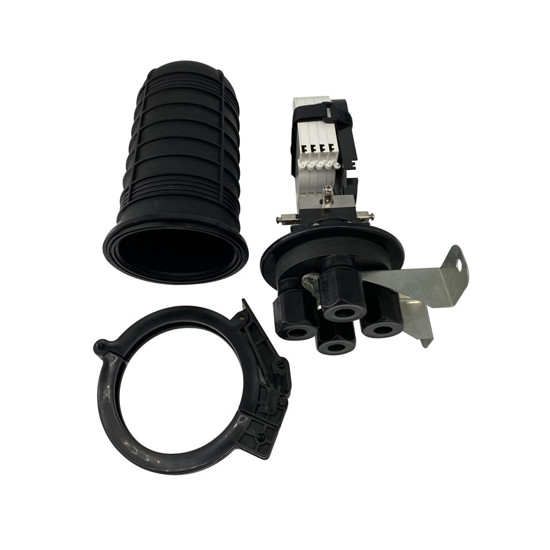

Hình ảnh sản phẩm
Tiêu chuẩn kiểm tra và thử nghiệm
- Đáp ứng các yêu cầu về hình thức và cấu trúc của 5.2 của YD/T 590.2-2005, YD/T 778-2011
- Đáp ứng các yêu cầu thử nghiệm vận chuyển của 6.9 của YD/T778-2011
- Đáp ứng các yêu cầu kỹ thuật chung đối với các bộ phận bằng nhựa của CB 867--83
- Cấp độ bảo vệ: Thử nghiệm IP68
- Đáp ứng các yêu cầu đóng gói chung cho thiết bị truyền thông của GB3873-1993
- Hiệu suất chống cháy: không chống cháy
Các bộ phận cấu thành
Đáy hộp, nắp hộp, giá đỡ cáp, giá đỡ để gia cố phần cáp, khay nối, nắp trong suốt cho khay nối, dây buộc cáp ma thuật, tấm để lắp đặt khay nối, bộ phận niêm phong cho thân hộp, vòng hộp và các phụ kiện khác.
Thông số kỹ thuật đóng gói
Kích thước hộp bên trong: 310*195*180mm
Kích thước hộp bên ngoài: 600*325*555mm (9 chiếc/thùng)
Vận chuyển và bảo quản
Tránh mưa, phơi nắng và ép trong quá trình vận chuyển. Sản phẩm nên được bảo quản trong kho tránh ẩm, nắng, lửa. Nhiệt độ bảo quản nên từ 25℃～+40℃
Lưu ý: Các bộ phận đặc biệt dễ bị hư hỏng trong quá trình vận chuyển nên được bảo vệ cẩn thận.
Phương pháp cài đặt
Gắn trên không
1-Hộp nối cáp quang 2-Móc treo 3-Dây thép
1-Tấm cố định 2-Tấm gắn 3-Bu-lông chữ U 4-Cột điện thoại
