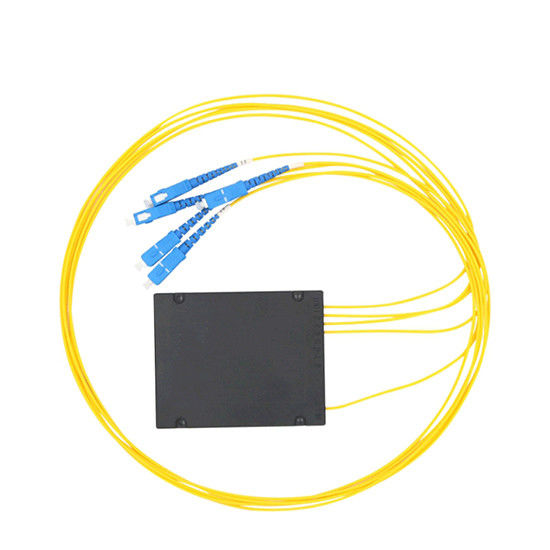

Bộ Chia Quang 1×4 Hộp ABS Chế Độ Đơn Loại Hợp Nhất
Bộ Chia Quang FBT (còn gọi là bộ ghép quang) là một thiết bị chia ánh sáng quang học thành nhiều phần theo một tỷ lệ cụ thể. Có sẵn các cấu hình 1×4, 1×8, 1×16 và 1×32 với đầu nối SC, LC, FC, ST ở các loại APC hoặc UPC.
Yêu Cầu Ngay
Ứng Dụng
- Mạng FTTH, LAN, PON & CATV quang
- Mạng vòng cục bộ và hệ thống thông tin liên lạc sợi quang
- Thiết bị kiểm tra sợi quang và cảm biến sợi quang
Thông Số Kỹ Thuật
Bộ Chia Quang Đa Chế Độ 1×4
| Đầu Vào & Đầu Ra |
Bộ chia quang 4 vào 1 ra |
| Loại Sợi |
9/125 SMF-28 hoặc do khách hàng chỉ định |
| Bước Sóng Hoạt Động |
1310, 1490, 1550nm |
| Tỷ Lệ Ghép |
1-50% |
| Băng Thông |
±20nm |
| Suy Hao Chèn |
3.3 dB (50/50), 4.3/2.5 dB (40/60) |
| Ổn Định Nhiệt |
≤0.3 (dB/℃) |
| Tính Định Hướng |
≥55 dB (≥60dB 2×2) |
| Loại Gói |
Sợi trần, ống lỏng 0.9/2.0/3.0mm |
| Nhiệt Độ Hoạt Động |
-40℃ đến 70℃ |
| Nhiệt Độ Lưu Trữ |
-40℃ đến 85℃ |
| Kích Thước Gói |
Φ3×54mm, 90×20×10mm |
| Đầu Nối Sợi |
Đầu nối SC, FC, ST, LC (PC, UPC, APC) |
| Thương Hiệu |
HELLOSIGNAL® HOẶC OEM |
| Thời Gian Giao Hàng |
Thông thường 25 ngày sau khi nhận tiền đặt cọc |
| Số Lượng Đặt Hàng Tối Thiểu |
20 chiếc |
Tính Năng Sản Phẩm
Bộ Chia Quang FBT khác với bộ chia sợi PLC ở phương pháp chia của chúng. Chúng có thể được sản xuất với các loại sợi đơn mode, đa mode 62.5 và đa mode 50. Các tùy chọn tùy chỉnh bao gồm đầu nối LC, LC/APC, SC, SC/APC, FC, FC/APC và ST hoặc các phiên bản không có đầu nối.
Đối với Bộ Chia Sợi 1×2, có nhiều tỷ lệ chia khác nhau bao gồm 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99 và các tỷ lệ nghịch của chúng.
Hầu hết các bộ chia quang đều có ống lỏng 900µm và cấu hình sợi trần 250µm. Các bộ ghép 1×2 và 2×2 bao gồm ống kim loại bảo vệ, trong khi số lượng đầu ra cao hơn có các hộp bảo vệ.
Thông Số Kỹ Thuật Hiệu Suất
| Thông Số |
Bộ Ghép Băng Thông Rộng |
Bộ Ghép Cửa Sổ Kép |
Bộ Ghép Sợi Đa Chế Độ |
| Bước Sóng Hoạt Động |
1310, 1550 hoặc Băng C + L |
1310 và 1550 |
850 hoặc 1310 hoặc Chỉ Định |
| Băng Thông Hoạt Động |
±40 |
±40 |
±40 |
| Suy Hao Thừa (dB) Điển Hình |
<0.7 |
<0.07 |
<0.4 |
| Suy Hao Chèn (dB) 50/50 |
<3.4 |
<3.4 |
<3.7 |
Lưu ý:Các thông số kỹ thuật trên dành cho các thiết bị không có đầu nối. Thêm suy hao 0.2dB cho mỗi đầu nối.
Tùy Chọn Tùy Chỉnh
Bộ chia sợi quang của chúng tôi hỗ trợ tùy chỉnh mở rộng trên nhiều thông số bao gồm loại mode, cấp độ, bước sóng, cấu hình cổng, loại sợi, đóng gói, đường kính sợi, tỷ lệ ghép và loại đầu nối để đáp ứng các yêu cầu ứng dụng cụ thể.
