Bộ ghép quang loại FBT, đầu nối FC/APC 1X3 (7233103)
Bộ chia sợi quang 1×4/1×8/1×16/1×32 Chế độ đơn/Đa chế độ với đầu nối SC LC FC ST/APC UPC FBT/PLC OPTIC SPLITTER
Yêu cầu ngay
Ứng dụng của Bộ chia sợi quang 1×3
- FTTH, LAN, PON & CATV quang
- Mạng vòng cục bộ, hệ thống truyền thông sợi quang
- Thiết bị kiểm tra sợi quang, cảm biến sợi quang
Thông số kỹ thuật của Bộ chia sợi quang 1×3
| Đầu vào & Đầu ra |
Bộ chia sợi quang 1×3 Chế độ đơn |
| Loại sợi |
9/125 SMF-28 hoặc do khách hàng chỉ định |
| Bước sóng hoạt động (nm) |
1310,1490,1550nm |
| Tỷ lệ ghép nối (%) |
1-50% |
| Băng thông (nm) |
20nm |
| Suy hao chèn điển hình (dB) |
≤5.5 |
| Suy hao phụ thuộc phân cực (dB) |
≤0.1 |
| Độ đồng nhất (dB) |
≤0.9 |
| Tính định hướng (dBm) |
≥60 |
| Tính đồng nhất (dB) |
0.5 |
| Suy hao phụ thuộc điển hình (dB) |
≤0.15 |
| Độ ổn định nhiệt độ (dB/ºC) |
≤0.002 |
| Nhiệt độ hoạt động (℃) |
-40 ～ 70 |
| Nhiệt độ bảo quản (℃) |
-40 ～ 85 |
| Cáp sợi |
sợi trần, sợi ống lỏng |
| Đầu nối sợi |
SC FC LC ST |
| Thương hiệu |
HELLOSIGNAL® HOẶC OEM |
| Thời gian giao hàng |
Thông thường 25 ngày sau khi nhận được tiền đặt cọc |
| MOQ |
20 chiếc |
Mô tả sản phẩm
Bộ chia sợi quang FBT (còn gọi là bộ ghép quang sợi) là một thiết bị chia ánh sáng sợi quang thành một số phần theo một tỷ lệ nhất định. Bộ chia sợi khác với bộ chia sợi PLC về phương pháp chia.
Bộ chia sợi quang có thể được sản xuất với sợi Singlemode, Multimode 62.5 và Multimode 50. Bạn cũng có thể tùy chỉnh chúng với các đầu nối LC, LC/APC, SC, SC/APC, FC, FC/APC và ST hoặc không có đầu nối.
Khi nói đến Bộ chia sợi 1×2, bạn có thể yêu cầu chi tiết về các tỷ lệ chia khác nhau, chẳng hạn như 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 và 99/1.
Hầu hết các bộ chia quang đều có sẵn trong ống lỏng 900µm và sợi trần 250µm. Các bộ ghép 1×2 và 2×2 đi kèm tiêu chuẩn với một ống kim loại bảo vệ để che phần chia. Số lượng đầu ra cao hơn được chế tạo bằng một hộp để bảo vệ các thành phần chia.

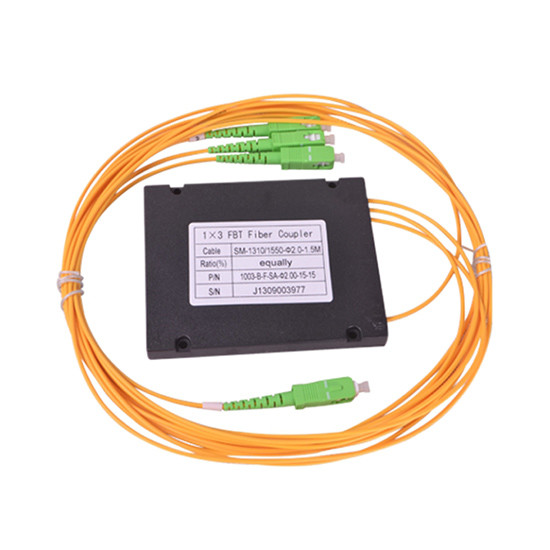

Hình ảnh chi tiết của Bộ chia sợi quang 1×3
Thông số kỹ thuật hiệu suất
| Thông số |
Bộ ghép băng thông rộng |
Bộ ghép song cửa sổ |
Bộ ghép sợi đa chế độ |
| Cấp |
P | A |
P | A |
P | A |
| Bước sóng hoạt động (nm) |
1310,1550 hoặc Băng C + L |
1310 và 1550 |
850 hoặc 1310 hoặc Chỉ định |
| Băng thông hoạt động (nm) |
±40 |
±40 |
±40 |
| Suy hao dư điển hình (dB) |
<0.7 | <0.1 |
<0.07 | <0.1 |
<0.4 | <0.7 |
| Suy hao chèn (dB) 50/50 |
<3.4 | <3.6 |
<3.4 | <3.6 |
<3.7 | <4.0 |
| Suy hao chèn (dB) 40/60 |
<4.4/2.6 | <4.7/2.8 |
<4.4/2.6 | <4.7/2.8 |
<4.7/2.7 | <5.0/3.0 |
<4.7/2.7 | <5.0/3.0 |
| Suy hao phụ thuộc phân cực |
<0.1 | <0.15 |
<0.17 | <0.15 |
|
| Tính định hướng (dB) |
>50 |
>35 |
|
| Nhiệt độ hoạt động (℃) |
-40~+70 |
-40~+70 |
-40~+70 |
| Nhiệt độ bảo quản (℃) |
-40~+85 |
-40~+85 |
-40~+85 |
Lưu ý: Các thông số kỹ thuật trên dành cho các thiết bị không có đầu nối. Thêm 0.2dB suy hao bổ sung cho mỗi đầu nối.
Thông tin thay thế quan trọng
| A |
B |
C |
D |
E |
F |
G |
H |
I |
| Chế độ |
Cấp |
Bước sóng |
Cổng |
Loại sợi |
Gói |
Đường kính sợi |
Tỷ lệ ghép nối |
Loại đầu nối |
| 1=WBC 2=DWC 3=MMC Z=Tùy chỉnh |
1=P 2=A |
1=1550 2=1310 3=1310/1550 4=1310/1490/1550 Z=Tùy chỉnh |
1=1×2 2=2×2 |
0=SM 9/125 1=MM 50/125 2=MM 62.5/125 Z=Tùy chỉnh |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Tùy chỉnh |
Sản phẩm liên quan
Bộ chia sợi quang đa chế độ 1X2 Hộp ABS Bộ ghép sợi loại FBT (7233101)
Bộ chia sợi quang FBT, Bộ chia sợi quang, Linh kiện quang
Bộ chia quang 1×4 ra Hộp ABS Chế độ đơn Bộ ghép quang loại FBT Bộ chia sợi quang (7233102)
Bộ chia sợi quang FBT, Bộ chia sợi quang, Linh kiện quang
Bộ ghép quang loại FBT, đầu nối FC/APC 1X3 (7233103)
Bộ chia sợi quang FBT, Bộ chia sợi quang, Linh kiện quang

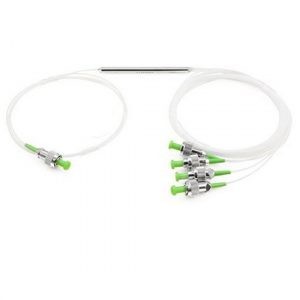

Bộ chia quang 1×4 Ống thép Chế độ đơn Bộ chia sợi quang FBT đầu nối FC/APC (7233104)
Bộ chia sợi quang FBT, Bộ chia sợi quang, Linh kiện quang

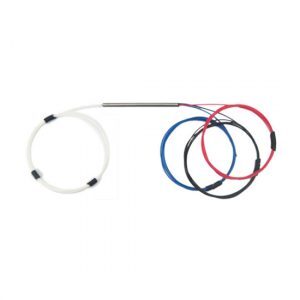

Bộ chia quang 1×3 Ống thép Chế độ đơn Bộ ghép sợi loại FBT Bộ chia sợi quang với o...">
