Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | HELLOSIGNAL® OR OEM |
Số mô hình: | Bộ tách quang học |
Số lượng đặt hàng tối thiểu: | 20 cái |
chi tiết đóng gói: | 10 PC / Túi nhựa |
Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
Điều khoản thanh toán: | T / T |
Khả năng cung cấp: | Không giới hạn |
Bước sóng hoạt động (nm): | 1310,1490,1550nm | Khẩu phần khớp nối (%): | 1-50% |
---|---|---|---|
Băng thông (nm): | 20Nm | Nhiệt độ hoạt động (℃): | -40~70 |
Đầu nối sợi quang: | SC FC LC ST | ||
Điểm nổi bật: | bộ chia sợi quang đa chế độ,bộ chia sợi quang đa chế độ |
Đầu ra đầu vào | Bộ Chia Quang 3 Trong 1 Bộ Chia Sợi Quang FBT | ||||||||
Loại sợi | 9/125 SMF-28 hoặc khách hàng chỉ định | ||||||||
Bước sóng hoạt động (nm) | 1310,1490,1550nm | ||||||||
Khẩu phần khớp nối (%) | 1-50% | ||||||||
Băng thông (nm) | 20nm | ||||||||
Mất chèn điển hình (dB) | ≤5,5 | ||||||||
Suy hao phụ thuộc phân cực (dB) | ≤0,1 | ||||||||
Đồng nhất (dB) | ≤0,9 | ||||||||
Định hướng (dBm) | ≥60 | ||||||||
Độ đồng nhất (dB) | 0,5 | ||||||||
Suy hao phụ thuộc điển hình (dB) | ≤0,15 | ||||||||
Độ ổn định nhiệt độ (dB/ºC) | ≤0,002 | ||||||||
Nhiệt độ hoạt động (℃) | -40~70 | ||||||||
Nhiệt độ lưu trữ (℃) | -40~85 | ||||||||
cáp quang | sợi trần, sợi ống lỏng lẻo | ||||||||
Đầu nối sợi quang | SC FC LC ST | ||||||||
Thương hiệu | HELLOSIGNAL® HOẶC OEM | ||||||||
Thời gian giao hàng | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. | ||||||||
moq | 20 chiếc |

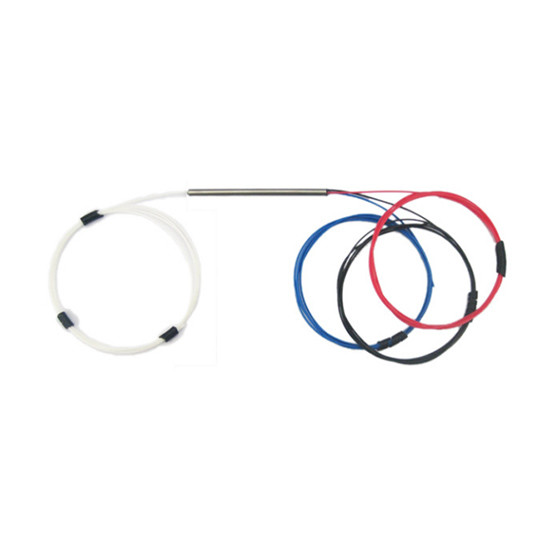

Bộ chia sợi quang FBT (còn gọi là bộ ghép sợi quang) là một thiết bị chia ánh sáng sợi quang thành nhiều phần theo một tỷ lệ nhất định.Bộ tách sợi khác với bộ tách sợi PLC ở phương pháp tách.Bộ chia sợi quang có thể được sản xuất với Singlemode, Multimode 62.5 và Multimode 50 Fiber. Ngoài ra, bạn có thể tùy chỉnh chúng bằng
Đầu nối LC, LC/APC, SC, SC/APC, FC, FC/APC và ST hoặc không được kết nối.
Khi nói đến Bộ chia sợi 1*2, Bạn cũng có thể yêu cầu thông tin chi tiết về các tỷ lệ chia khác nhau, chẳng hạn như 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 và 99/1.
Hầu hết các Bộ tách quang có sẵn ở dạng ống rời 900µm và sợi trần 250µm.Các khớp nối 1×2 và 2×2 đạt tiêu chuẩn với ống bọc kim loại bảo vệ để che phần tách.Số lượng đầu ra cao hơn được xây dựng với một hộp để bảo vệ các thành phần phân tách.
Tham số | Khớp nối dải rộng | Khớp nối cửa sổ kép | Khớp nối sợi đa chế độ | ||||||
Cấp | P | MỘT | P | MỘT | P | MỘT | |||
Bước sóng hoạt động (mm) |
Băng tần 1310,1550 hoặc C + L | 1310 và 1550 | 850 hoặc 1310 hoặc Chỉ định | ||||||
Băng thông hoạt động (mm) | ±40 | ±40 | ±40 | ||||||
Mất mát quá mức điển hình (dB) | <0,7 | <0,1 | <0,07 | <0,1 | <0,4 | <0,7 | |||
Mất chèn (dB) | 50/50 | <3,4 | <3,6 | <3,4 | <3,6 | <3,7 | <4,0 | ||
40/60 | <4.4/2.6 | <47/2,8 | <4.4/2.6 | <4,7/2,8 | <4.7/2.7 | <5.0/3.0 | |||
30/70 | <57/1,9 | <6.0/2.0 | <5,7/1,9 | <6.0/2.0 | <6.0/2.1 | <6.3/2.4 | |||
20/80 | <7,6/1,25 | <8.0/1.3 | <7,6/1,25 | <8.0/1.3 | <7,8/1,4 | <1/1,7 | |||
10/90 | <10,65/0,65 | <10,9/0,08 | <10,65/0,65 | <10,9/0,8 | <11,2/0,9 | <11,6/1,2 | |||
5/95 | <13,8/0,4 | <14,1/0,5 | <13,8/0,4 | <14,1/0,5 | <14,5/0,7 | <15.0/1.0 | |||
3/97 | <16,15/0,3 | <16,5/0,4 | <16,15/0,3 | <16,5/0,4 | <16,15/0,3 | <16,5/0,4 | |||
2/98 | <18,05/0,25 | <18,45/0,35 | <18,05/0,25 | <18,45/0,3 | <18,6/0,6 | <19,4/0,9 | |||
1/99 | <21,15/0,2 | <21,65/0,3 | <21,15/0,2 | <21,65/0,3 | <22/0,5 | <22,8/0,8 | |||
Mất mát phụ thuộc phân cực | <0,1 | <0,15 | <0,17 | <0,15 | |||||
Định hướng (dB) | >50 | >35 | |||||||
Nhiệt độ hoạt động (℃) | -40~+70 | ||||||||
Nhiệt độ lưu trữ (℃) | -40~+85 | ||||||||
Lưu ý: Thông số kỹ thuật trên dành cho các thiết bị không có đầu nối.Thêm tổn thất 0,2dB bổ sung cho mỗi đầu nối. |
MỘT | b | C | Đ. | e | F | g | h | TÔI | |
Cách thức | Cấp | bước sóng | Hải cảng | Loại sợi | Bưu kiện | Đường kính sợi | Tỷ lệ khớp nối | loại trình kết nối | |
1=WBC 2=DWC 3=MMC Z=Tùy chỉnh | 1=P 2=A |
1=1550 2=1310 3=1310/1550 4=1310/1490 /1550 Z=Tùy chỉnh |
1=1×2 2=2×2 |
0=SM 9/125 1=MM 50/125 2=MM 62,5/125 Z=Tùy chỉnh |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Tùy chỉnh |
