Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | HELLOSIGNAL® OR OEM |
Số mô hình: | Bộ tách PLC |
Số lượng đặt hàng tối thiểu: | 20 cái |
chi tiết đóng gói: | 10 PC / Túi nhựa |
Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
Điều khoản thanh toán: | T / T |
Khả năng cung cấp: | Không giới hạn |
Bước sóng hoạt động (nm): | 1260~1650nm | chiều dài sợi: | 1,5m hoặc được yêu cầu |
---|---|---|---|
Băng thông (nm): | 20Nm | Nhiệt độ hoạt động (℃): | -40~85 |
loại trình kết nối: | SC/APC,SC/UPC,LC FC ST | ||
Điểm nổi bật: | bộ chia cáp quang,bộ chia quang plc |
Loại bộ chia PLC | Bộ chia PLC 1×8 | ||||||||
Loại cấu hình | 1×8 | ||||||||
Bước sóng hoạt động (nm) | 1260~1650nm | ||||||||
Chiều dài sợi | 1,5m hoặc được yêu cầu | ||||||||
Băng thông (nm) | 20nm | ||||||||
phong cách gói | không khối | ||||||||
Loại sợi | Chế độ đơn G657A1 hoặc G652D | ||||||||
Đường kính sợi | 0,9mm,2,0mm,3,0mm | ||||||||
Suy hao phụ thuộc vào phân cực (≤) dB | 0,3 | ||||||||
Suy hao phụ thuộc vào bước sóng (≤) dB | 0,3 | ||||||||
Suy hao chèn điển hình (≤) dB | 10.2 | ||||||||
Suy hao chèn (≤) dB | 10.7 | ||||||||
Mất đồng nhất (≤) dB | 0,8 | ||||||||
Nhiệt độ hoạt động (℃) | -40~85 | ||||||||
Nhiệt độ lưu trữ (℃) | -40~85 | ||||||||
Kích thước gói niêm phong (mm) | 130*100*25 | ||||||||
loại trình kết nối | SC/APC,SC/UPC,LC FC ST | ||||||||
Thương hiệu | HELLOSIGNAL® HOẶC OEM | ||||||||
Thời gian giao hàng | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. | ||||||||
moq | 20 chiếc |

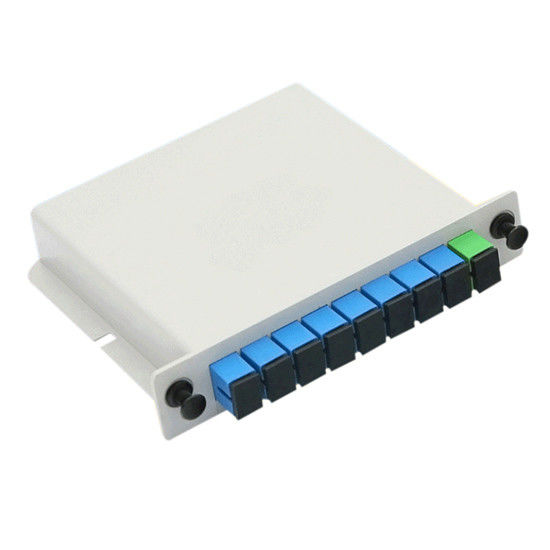

Bộ chia sợi quang 1X8 LGX Single Mode PLC với kết nối SC FC là bộ chia plc không khối 1×8 được cài đặt trong hộp LGX.Bộ chia sợi quang này có thể được kết nối với các đầu nối sợi quang SC FC LC với các cổng bộ điều hợp sợi quang liên quan.
Bộ tách PLC (Planar Lightwave Circuit) là Bộ tách chế độ đơn với tỷ lệ phân chia đồng đều từ một sợi đầu vào thành nhiều sợi đầu ra.Bộ chia PLC này là loại 1×8, với 1 sợi đầu vào và 8 sợi đầu ra với tỷ lệ phân chia đồng đều trên tất cả các sợi bất kể bước sóng đầu vào.Bộ chia PLC có sẵn với sợi đơn mode ống lỏng 900µm và được kết thúc hoặc hủy kết nối theo nhu cầu của bạn.Bộ chia PLC không được kết nối đi kèm với không có đầu nối để dễ dàng ghép nối hoặc kết nối.Bộ tách PLC được kết nối có sẵn với lựa chọn Đầu nối sợi quang: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC và ST/UPC.
Tham số | Bộ chia PLC 1 x N;Bộ chia PLC 2 x N | ||||||||
Tham số | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Bước sóng hoạt động (mm) | 1260~1650 | ||||||||
Loại sợi | G657A1 hoặc Tùy chỉnh | ||||||||
Suy hao chèn (dB) (P/S Lớp) |
1xN | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13,5/13,7 | 16,5/16,9 | 20.5/21.0 | 23.8/24.2 | |
2xN | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
Mất đồng nhất (dB) | < 0,4 | < 0,6 | < 0,8 | < 1,0 | < 1,5 | < 2,0 | < 2,5 | ||
PĐL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Mất mát trở lại (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Định hướng (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Suy hao phụ thuộc bước sóng (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1,0 | < 1,0 | < 1,0 | ||
Chiều dài sợi (m) | 1m hoặc Tùy chỉnh | ||||||||
Ổn định nhiệt độ (- 20~+80°C) | < 0,5 | ||||||||
Nhiệt độ hoạt động (°C) | – 20~+80 | ||||||||
Nhiệt độ bảo quản (°C) | – 40~+80 | ||||||||
Bàn giao công suất tối đa (mW) | 500.0 | ||||||||
Lưu ý: Thông số kỹ thuật trên dành cho các thiết bị không có đầu nối.Thêm tổn thất 0,2dB bổ sung cho mỗi đầu nối. |
MỘT | b | Đ. | F | F | |||||
Hải cảng | Bưu kiện | Đường kính sợi | Chiều dài sợi | Kết nối | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Trần 2=Không khối 3=Mô-đun hộp ABS 4=lắp hộp 5=Loại Pallet 6=Giá đỡ Z=Tùy chỉnh |
0=250 ô 1=900 ô 2=2.0mm 3=3.0mm |
0=0,5m 1=1,0m 2=1,5m 3=2,0m 4=3,0m 5=4,0m Z=Tùy chỉnh |
0=Không 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Tùy chỉnh |
