| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | HELLOSIGNAL® OR OEM |
| Số mô hình: | Bộ tách PLC |
| Số lượng đặt hàng tối thiểu: | 20 cái |
| chi tiết đóng gói: | 10 PC / Túi nhựa |
| Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Không giới hạn |
| Bước sóng hoạt động (nm): | 1260~1650nm | chiều dài sợi: | 1,5m hoặc được yêu cầu |
|---|---|---|---|
| Nhiệt độ hoạt động (℃): | -40～85 | loại trình kết nối: | SC/APC,SC/UPC,LC FC ST |
| Làm nổi bật: | bộ chia cáp quang,bộ chia quang plc |
||
1*4/1*8/1*16/1*32 Chế độ đơn/Đa chế độ với đầu nối SC LC FC ST/APC UPC BỘ CHIA QUANG FBT/PLC
| Loại bộ chia PLC | Bộ chia PLC 1×2 | ||||||||
| Loại cấu hình | 1×2 | ||||||||
| Bước sóng hoạt động (nm) | 1260~1650nm | ||||||||
| Chiều dài sợi | 1,5m hoặc được yêu cầu | ||||||||
| Định hướng (≥) dB | 55 | ||||||||
| phong cách gói | không khối | ||||||||
| Loại sợi | Chế độ đơn G657A1 hoặc G652D | ||||||||
| Đường kính sợi | 0,9mm,2,0mm,3,0mm | ||||||||
| Suy hao phụ thuộc vào phân cực (≤) dB | 0,2 | ||||||||
| Suy hao phụ thuộc vào bước sóng (≤) dB | 0,3 | ||||||||
| Suy hao chèn điển hình (≤) dB | 3.9 | ||||||||
| Suy hao chèn (≤) dB | 4.2 | ||||||||
| Mất đồng nhất (≤) dB | 0,4 | ||||||||
| Nhiệt độ hoạt động (℃) | -40～85 | ||||||||
| Nhiệt độ lưu trữ (℃) | -40～85 | ||||||||
| Kích thước gói niêm phong (mm) | 130*100*25 | ||||||||
| loại trình kết nối | SC/APC,SC/UPC,LC FC ST | ||||||||
| Thương hiệu | HELLOSIGNAL® HOẶC OEM | ||||||||
| Thời gian giao hàng | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. | ||||||||
| moq | 20 chiếc | ||||||||

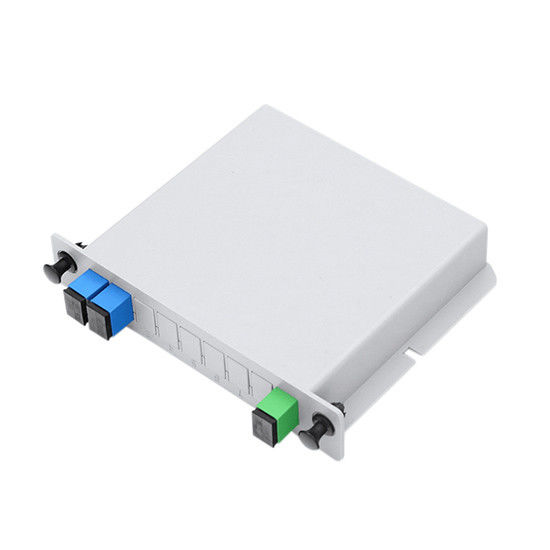

Bộ chia sợi quang 1×2 LGX Single Mode PLC với kết nối SC FC là một khối được cài đặt bên trong hộp LGX với các cổng đầu ra của bộ điều hợp sợi quang SC FC hoặc LC. Bộ chia sợi quang 1×2 LGX được sử dụng trong bảng vá lỗi sợi quang 3RU.
Bộ tách mạch ánh sáng phẳng (PLC) là một loại thiết bị quản lý năng lượng quang được chế tạo bằng công nghệ ống dẫn sóng quang silica.Nó có kích thước nhỏ, độ tin cậy cao, dải bước sóng hoạt động rộng và tính đồng nhất giữa các kênh tốt và được sử dụng rộng rãi trong các mạng PON để thực hiện phân tách công suất tín hiệu quang. Chúng tôi cung cấp toàn bộ loạt sản phẩm bộ chia 1xN và 2xN được điều chỉnh cho cụ thể các ứng dụng.
| Tham số | Bộ chia PLC 1 x N;Bộ chia PLC 2 x N | ||||||||
| Tham số | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| 2x2 | 2x4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
| Bước sóng hoạt động (mm) | 1260~1650 | ||||||||
| Loại sợi | G657A1 hoặc Tùy chỉnh | ||||||||
| Suy hao chèn (dB) (P/S Lớp) |
1xN | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13,5/13,7 | 16,5/16,9 | 20.5/21.0 | 23.8/24.2 | |
| 2xN | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
| Mất đồng nhất (dB) | < 0,4 | < 0,6 | < 0,8 | < 1,0 | < 1,5 | < 2,0 | < 2,5 | ||
| PĐL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
| Mất mát trở lại (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| Định hướng (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| Suy hao phụ thuộc bước sóng (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1,0 | < 1,0 | < 1,0 | ||
| Chiều dài sợi (m) | 1m hoặc Tùy chỉnh | ||||||||
| Ổn định nhiệt độ (- 20~+80°C) | < 0,5 | ||||||||
| Nhiệt độ hoạt động (°C) | – 20~+80 | ||||||||
| Nhiệt độ bảo quản (°C) | – 40~+80 | ||||||||
| Bàn giao công suất tối đa (mW) | 500.0 | ||||||||
| Lưu ý: Thông số kỹ thuật trên dành cho các thiết bị không có đầu nối.Thêm tổn thất 0,2dB bổ sung cho mỗi đầu nối. | |||||||||
| MỘT | b | Đ. | F | F | |||||
| Hải cảng | Bưu kiện | Đường kính sợi | Chiều dài sợi | Kết nối | |||||
| 0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Trần 2=Không khối 3=Mô-đun hộp ABS 4=lắp hộp 5=Loại Pallet 6=Giá đỡ Z=Tùy chỉnh |
0=250 ô 1=900 ô 2=2.0mm 3=3.0mm |
0=0,5m 1=1,0m 2=1,5m 3=2,0m 4=3,0m 5=4,0m Z=Tùy chỉnh |
0=Không 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Tùy chỉnh |
