Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | HELLOSIGNAL® OR OEM |
Số mô hình: | bộ chia sợi quang |
Số lượng đặt hàng tối thiểu: | 20 cái |
chi tiết đóng gói: | 10 PC / Túi nhựa |
Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
Điều khoản thanh toán: | T / T |
Khả năng cung cấp: | Không giới hạn |
Bước sóng hoạt động (nm): | 1260~1650nm | chiều dài sợi: | 1m |
---|---|---|---|
Nhiệt độ hoạt động (℃): | -40~85 | loại trình kết nối: | SC/APC,SC/UPC,LC FC ST |
Điểm nổi bật: | bộ chia cáp quang,bộ chia quang plc |
Loại bộ chia PLC | Bộ chia PLC 1×16 | ||||||||
Loại cấu hình | 1×16 | ||||||||
Bước sóng hoạt động (nm) | 1260~1650nm | ||||||||
Chiều dài sợi | 1m | ||||||||
Định hướng (≥) dB | 55 | ||||||||
phong cách gói | ODF gắn trên giá 19″ | ||||||||
Loại sợi | Chế độ đơn G657A1 hoặc G652D | ||||||||
Đường kính sợi | 0,9mm,2,0mm,3,0mm | ||||||||
Suy hao phụ thuộc vào phân cực (≤) dB | 0,3 | ||||||||
Suy hao phụ thuộc vào bước sóng (≤) dB | 0,5 | ||||||||
Suy hao chèn điển hình (≤) dB | 13.2 | ||||||||
Suy hao chèn (≤) dB | 13.7 | ||||||||
Mất đồng nhất (≤) dB | 1.2 | ||||||||
Nhiệt độ hoạt động (℃) | -40~85 | ||||||||
Nhiệt độ lưu trữ (℃) | -40~85 | ||||||||
Kích thước gói niêm phong (mm) | 485*75*195 | ||||||||
loại trình kết nối | SC/APC,SC/UPC,LC FC ST | ||||||||
Thương hiệu | HELLOSIGNAL® HOẶC OEM | ||||||||
Thời gian giao hàng | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. | ||||||||
moq | 20 chiếc |

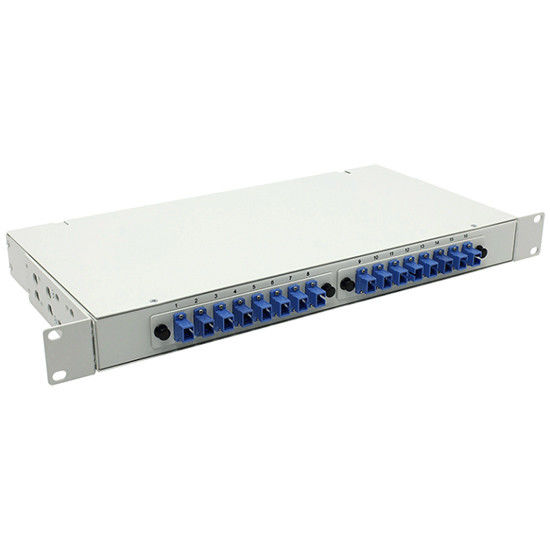

Bộ chia sợi quang Bộ chia sợi quang 1×16 gắn trên giá loại ODF Bộ chia sợi quang PLC chế độ đơn với Bộ điều hợp sợi SC được thiết kế để lắp đặt vào khung phân phối quang gắn trên giá 19 inch, với bảng vá sợi quang SC/UPC.Bạn có thể kết nối đầu vào và đầu ra dễ dàng.Bộ chia sợi quang 1×16 này đi kèm với Chế độ đơn Corning SMF-28e và được kết nối với các đầu nối sợi quang SC/UPC.
Tham số | Bộ chia PLC 1 x N;Bộ chia PLC 2 x N | ||||||||
Tham số | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Bước sóng hoạt động (mm) | 1260~1650 | ||||||||
Loại sợi | G657A1 hoặc Tùy chỉnh | ||||||||
Suy hao chèn (dB) (P/S Lớp) |
1xN | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13,5/13,7 | 16,5/16,9 | 20.5/21.0 | 23.8/24.2 | |
2xN | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
Mất đồng nhất (dB) | < 0,4 | < 0,6 | < 0,8 | < 1,0 | < 1,5 | < 2,0 | < 2,5 | ||
PĐL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Mất mát trở lại (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Định hướng (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Suy hao phụ thuộc bước sóng (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1,0 | < 1,0 | < 1,0 | ||
Chiều dài sợi (m) | 1m hoặc Tùy chỉnh | ||||||||
Ổn định nhiệt độ (- 20~+80°C) | < 0,5 | ||||||||
Nhiệt độ hoạt động (°C) | – 20~+80 | ||||||||
Nhiệt độ bảo quản (°C) | – 40~+80 | ||||||||
Bàn giao công suất tối đa (mW) | 500.0 |
Lưu ý: Thông số kỹ thuật trên dành cho các thiết bị không có đầu nối.Thêm tổn thất 0,2dB bổ sung cho mỗi đầu nối.
MỘT | b | Đ. | F | F | |||||
Hải cảng | Bưu kiện | Đường kính sợi | Chiều dài sợi | Kết nối | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Trần 2=Không khối 3=Mô-đun hộp ABS 4=lắp hộp 5=Loại Pallet 6=Giá đỡ Z=Tùy chỉnh |
0=250 ô 1=900 ô 2=2.0mm 3=3.0mm |
0=0,5m 1=1,0m 2=1,5m 3=2,0m 4=3,0m 5=4,0m Z=Tùy chỉnh |
0=Không 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Tùy chỉnh |
