Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | HELLOSIGNAL® OR OEM |
Số mô hình: | Bộ tách quang học |
Số lượng đặt hàng tối thiểu: | 20 cái |
chi tiết đóng gói: | 10 PC / Túi nhựa |
Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
Điều khoản thanh toán: | T / T |
Khả năng cung cấp: | Không giới hạn |
Bước sóng hoạt động (nm): | 1260~1650nm | chiều dài sợi: | 1,5m |
---|---|---|---|
Nhiệt độ hoạt động (℃): | -40~85 | loại trình kết nối: | SC/APC,SC/UPC,LC FC ST |
Điểm nổi bật: | bộ chia cáp quang,bộ chia quang plc |
Loại bộ chia PLC | Bộ chia PLC 1×32 | ||||||||
Loại cấu hình | 1×32 | ||||||||
Bước sóng hoạt động (nm) | 1260~1650nm | ||||||||
Chiều dài sợi | 1,5m | ||||||||
Định hướng (≥) dB | 55 | ||||||||
phong cách gói | Mô-đun LGX | ||||||||
Loại sợi | Chế độ đơn G657A1 hoặc G652D | ||||||||
Đường kính sợi | 0,9mm,2,0mm,3,0mm | ||||||||
Suy hao phụ thuộc vào phân cực (≤) dB | 0,3 | ||||||||
Suy hao phụ thuộc vào bước sóng (≤) dB | 0,5 | ||||||||
Suy hao chèn điển hình (≤) dB | 16.2 | ||||||||
Suy hao chèn (≤) dB | 17.1 | ||||||||
Mất đồng nhất (≤) dB | 1,5 | ||||||||
Nhiệt độ hoạt động (℃) | -40~85 | ||||||||
Nhiệt độ lưu trữ (℃) | -40~85 | ||||||||
Kích thước gói niêm phong (mm) | 130*100*102 | ||||||||
loại trình kết nối | SC/APC,SC/UPC,LC FC ST | ||||||||
Thương hiệu | HELLOSIGNAL® HOẶC OEM | ||||||||
Thời gian giao hàng | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. | ||||||||
moq | 20 chiếc |

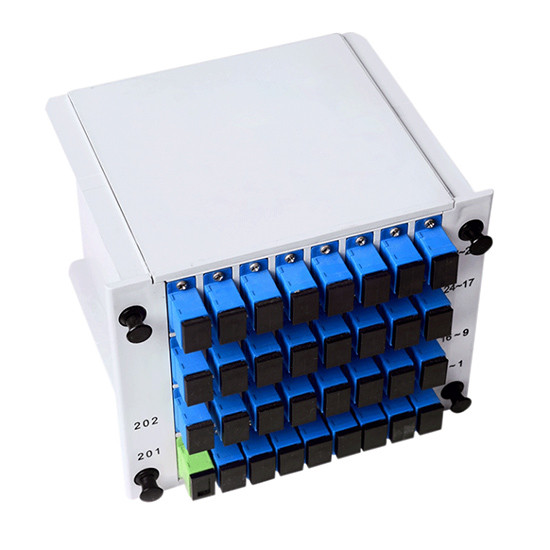

Bộ chia quang 1X32 Bộ chia PLC LGX Single Mode với bộ điều hợp SC được thiết kế để phù hợp với bảng vá sợi quang gắn trên giá đỡ 19″ 3RU.Bạn có thể tùy chỉnh nó với các loại kết nối SC LC FC ST theo yêu cầu của bạn.loại plc LGX Splitter 1X32 này giúp kết nối mật độ cao dễ dàng.
Bộ chia quang này sử dụng công nghệ Mạch sóng ánh sáng Planer (PLC) cho tỷ lệ phân chia 2, 4, 8,16, 32 và 64. Bộ chia quang loại vi ống đề cập đến đầu ra trực tiếp đa kênh sợi quang trượt 0,9 mm với thiết kế nhỏ gọn và dễ sử dụng. Ứng dụng cho mạng FTTX, mạng LAN/WAN hoặc CATV.
Tham số | Bộ chia PLC 1 x N;Bộ chia PLC 2 x N | ||||||||
Tham số | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Bước sóng hoạt động (mm) | 1260~1650 | ||||||||
Loại sợi | G657A1 hoặc Tùy chỉnh | ||||||||
Suy hao chèn (dB) (P/S Lớp) |
1xN | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13,5/13,7 | 16,5/16,9 | 20.5/21.0 | 23.8/24.2 | |
2xN | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
Mất đồng nhất (dB) | < 0,4 | < 0,6 | < 0,8 | < 1,0 | < 1,5 | < 2,0 | < 2,5 | ||
PĐL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Mất mát trở lại (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Định hướng (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Suy hao phụ thuộc bước sóng (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1,0 | < 1,0 | < 1,0 | ||
Chiều dài sợi (m) | 1m hoặc Tùy chỉnh | ||||||||
Ổn định nhiệt độ (- 20~+80°C) | < 0,5 | ||||||||
Nhiệt độ hoạt động (°C) | – 20~+80 | ||||||||
Nhiệt độ bảo quản (°C) | – 40~+80 | ||||||||
Bàn giao công suất tối đa (mW) | 500.0 |
Lưu ý: Thông số kỹ thuật trên dành cho các thiết bị không có đầu nối.Thêm tổn thất 0,2dB bổ sung cho mỗi đầu nối.
MỘT | b | Đ. | F | F | |||||
Hải cảng | Bưu kiện | Đường kính sợi | Chiều dài sợi | Kết nối | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Trần 2=Không khối 3=Mô-đun hộp ABS 4=lắp hộp 5=Loại Pallet 6=Giá đỡ Z=Tùy chỉnh |
0=250 ô 1=900 ô 2=2.0mm 3=3.0mm |
0=0,5m 1=1,0m 2=1,5m 3=2,0m 4=3,0m 5=4,0m Z=Tùy chỉnh |
0=Không 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Tùy chỉnh |
