Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | HELLOSIGNAL® OR OEM |
Số mô hình: | Bộ chia sợi quang PLC |
Số lượng đặt hàng tối thiểu: | 20 cái |
chi tiết đóng gói: | 10 PC / Túi nhựa |
Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
Điều khoản thanh toán: | T / T |
Khả năng cung cấp: | Không giới hạn |
Bước sóng hoạt động (nm): | 1260~1650nm | chiều dài sợi: | 1,5m |
---|---|---|---|
Nhiệt độ hoạt động (℃): | -40~85 | loại trình kết nối: | SC/APC,SC/UPC,LC FC ST |
Điểm nổi bật: | bộ chia cáp quang,bộ chia quang plc |
Loại bộ chia PLC | Bộ chia PLC 1×16 | ||||||||
Loại cấu hình | 1×16 | ||||||||
Bước sóng hoạt động (nm) | 1260~1650nm | ||||||||
Chiều dài sợi | 1,5m | ||||||||
Định hướng (≥) dB | 55 | ||||||||
phong cách gói | Mô-đun LGX | ||||||||
Loại sợi | Chế độ đơn G657A1 hoặc G652D | ||||||||
Đường kính sợi | 0,9mm,2,0mm,3,0mm | ||||||||
Suy hao phụ thuộc vào phân cực (≤) dB | 0,3 | ||||||||
Suy hao phụ thuộc vào bước sóng (≤) dB | 0,5 | ||||||||
Suy hao chèn điển hình (≤) dB | 13.2 | ||||||||
Suy hao chèn (≤) dB | 13.7 | ||||||||
Mất đồng nhất (≤) dB | 1.2 | ||||||||
Nhiệt độ hoạt động (℃) | -40~85 | ||||||||
Nhiệt độ lưu trữ (℃) | -40~85 | ||||||||
Kích thước gói niêm phong (mm) | 130*100*102 | ||||||||
loại trình kết nối | SC/APC,SC/UPC,LC FC ST | ||||||||
Thương hiệu | HELLOSIGNAL® HOẶC OEM | ||||||||
Thời gian giao hàng | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. | ||||||||
moq | 20 chiếc |

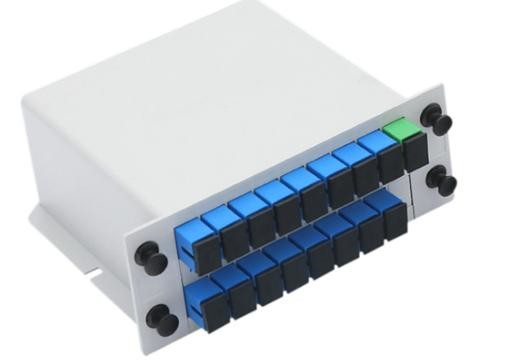

Bộ chia sợi quang PLC 1×16 Chế độ đơn LGX với kết nối SC FC là bộ điều hợp sợi quang 2 hàng trên bảng điều khiển.Bộ chia sợi quang PLC 1×16 này thường được sử dụng trong bảng vá lỗi sợi quang 3RU.Teleweaver cung cấp nhiều sản phẩm và mô-đun bộ chia loại hộp và băng cassette.Mô-đun Bộ chia PLC này là một mô-đun nhựa được gọi là hộp ABS với áo khoác sợi chắc chắn từ 2 mm đến 3 mm không có đầu nối.Các thiết kế tùy chỉnh cũng có sẵn cho nhu cầu của khách hàng, hãy gửi e-mail cho chúng tôi về bất kỳ thứ gì bạn cần mà bạn không thấy ở đây.
Tham số | Bộ chia PLC 1 x N;Bộ chia PLC 2 x N | ||||||||
Tham số | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Bước sóng hoạt động (mm) | 1260~1650 | ||||||||
Loại sợi | G657A1 hoặc Tùy chỉnh | ||||||||
Suy hao chèn (dB) (P/S Lớp) |
1xN | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13,5/13,7 | 16,5/16,9 | 20.5/21.0 | 23.8/24.2 | |
2xN | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
Mất đồng nhất (dB) | < 0,4 | < 0,6 | < 0,8 | < 1,0 | < 1,5 | < 2,0 | < 2,5 | ||
PĐL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Mất mát trở lại (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Định hướng (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Suy hao phụ thuộc bước sóng (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1,0 | < 1,0 | < 1,0 | ||
Chiều dài sợi (m) | 1m hoặc Tùy chỉnh | ||||||||
Ổn định nhiệt độ (- 20~+80°C) | < 0,5 | ||||||||
Nhiệt độ hoạt động (°C) | – 20~+80 | ||||||||
Nhiệt độ bảo quản (°C) | – 40~+80 | ||||||||
Bàn giao công suất tối đa (mW) | 500.0 |
Lưu ý: Thông số kỹ thuật trên dành cho các thiết bị không có đầu nối.Thêm tổn thất 0,2dB bổ sung cho mỗi đầu nối.
MỘT | b | Đ. | F | F | |||||
Hải cảng | Bưu kiện | Đường kính sợi | Chiều dài sợi | Kết nối | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Trần 2=Không khối 3=Mô-đun hộp ABS 4=lắp hộp 5=Loại Pallet 6=Giá đỡ Z=Tùy chỉnh |
0=250 ô 1=900 ô 2=2.0mm 3=3.0mm |
0=0,5m 1=1,0m 2=1,5m 3=2,0m 4=3,0m 5=4,0m Z=Tùy chỉnh |
0=Không 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Tùy chỉnh |
