Độ bền: | <0,3dB thay đổi điển hình, 200 giao phối | khả năng hoán đổi cho nhau: | ≤0,2dB |
---|---|---|---|
Sức căng: | >70N | Thời gian cắm: | ≤ 500 |
Nhiệt độ hoạt động (℃): | -40 đến +85°C |
mã Zion | Mô tả Si-ôn | |||||||||||||||||||||||||||||||||||||||||||

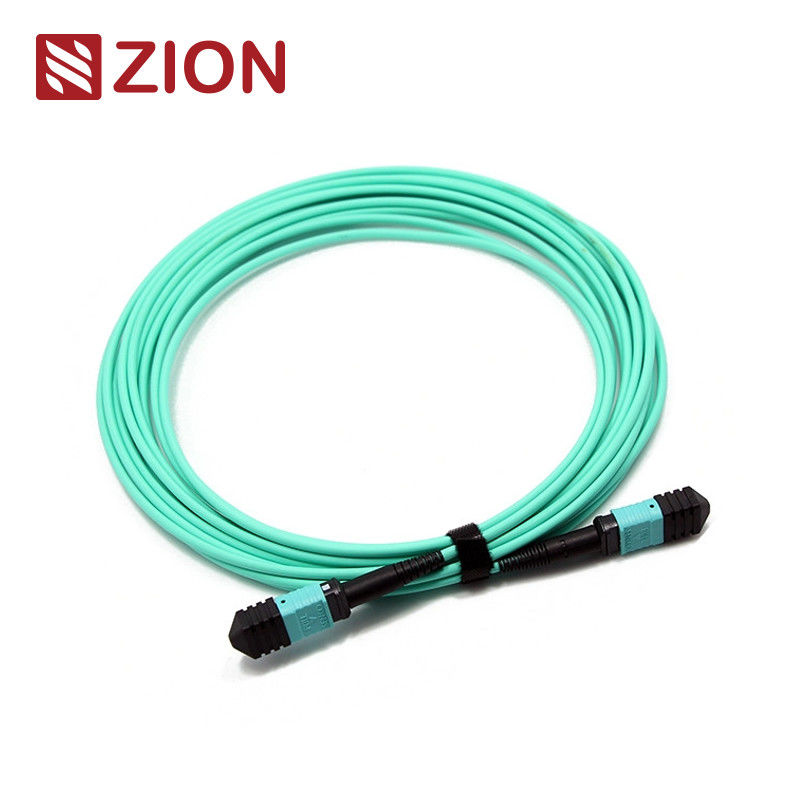

ZCM1127HLA1X | MPO Female To MPO Female OM3 3.0mm LSZH 12 sợi MPO Patch Cord Máy đo tùy chỉnh | |||||||||||||||||||||||||||||||||||||||||||
|
Tiêu chuẩn công nghiệp của kết nối:
Kết nối | Thẩm quyền giải quyết | Chi tiết nhà ở | ||||||
Chế độ đơn MPO | IEC 61754-7 | SM APC: Đầu nối màu xanh lá cây + khởi động màu đen (MPO tổn thất tiêu chuẩn) SM APC: Đầu nối màu vàng + khởi động màu đen (MPO suy hao siêu thấp) |
||||||
MPO đa chế độ | IEC 61754-7 |
OM1&OM2 PC: Đầu nối màu be + khởi động màu đen (MPO tổn thất tiêu chuẩn) |
Đạt tiêu chuẩn IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Cáp có cấu trúc tuân thủ TIA-604-5(FOCIS5) trên mỗi TIA-568-C | ||||||||
Tuân thủ kênh sợi quang 10G | ||||||||
40G và 100G IEEE 802.3 |
Thông số kỹ thuật quang học:
Các mục cụ thể. | Chế độ đơn (APC được đánh bóng 8 độ) | Đa chế độ (đánh bóng phẳng PC) | ||||||
mất chèn (MPO) (IEC 61300-3-34) |
mất tiêu chuẩn:≤0,75dB(tối đa), ≤0,50dB(Điển hình) Tổn thất siêu thấp:≤0,35dB(tối đa), ≤0,20dB(Điển hình) |
mất tiêu chuẩn:≤0,6dB(tối đa), ≤0,50(Điển hình) Tổn thất siêu thấp:≤0,35dB(tối đa), ≤0,20dB(Điển hình) |
||||||
Suy hao chèn (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0,3dB | ≤0,3dB | ||||||
Mất mát trở lại (MPO) | ≥60dB(đánh bóng 8 độ) | ≥25dB | ||||||
Mất mát trở lại (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Độ bền | <0,3dB thay đổi điển hình, 200 giao phối | |||||||
khả năng hoán đổi cho nhau | ≤0,2dB | |||||||
Sức căng | >70N | |||||||
Thời gian cắm | ≤500 | |||||||
Nhiệt độ hoạt động (℃) | ·-40 đến + 85°C |
Đặc trưng: | ||||||||
Mất chèn thấp, mất mát trở lại cao | ||||||||
Đầu nối đa sợi quang dựa trên MT, các cụm và đầu cuối của đầu nối sợi quang 4,8,12 và 24 | ||||||||
Giải pháp kinh tế cho việc hủy sợi hàng loạt | ||||||||
Được thiết kế cho các ứng dụng SM và MM suy hao thấp và suy hao tiêu chuẩn | ||||||||
Có sẵn các tùy chọn cáp tròn chắc chắn, cáp hình bầu dục và ruy băng trần | ||||||||
Vỏ mã màu có sẵn để phân biệt loại sợi, loại đánh bóng và/hoặc loại đầu nối | ||||||||
Tốt về độ lặp lại và khả năng trao đổi |
Đăng kí: | ||||||||||||||||||||||||||||||||||||||||||||
|
Quy tắc đặt tên & Thông tin xác nhận đơn hàng:
Tab kéo đẩy cho Senko MPO
Bản vẽ dây cáp quang MPO-MPO 12F.
Chiều dài tổng thể(L)(m) | chiều dài dung sai (cm) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<L | '+0,5% x L/-0 |
Ba phương thức kết nối giúp giữ đúng phân cực MTP/MPO
1. Kết nối cực A
Tính phân cực Cáp MPO sử dụng thiết kế phím lên, phím xuống.Do đó, như thể hiện trong hình bên dưới, vị trí 1 của một đầu nối tương ứng với vị trí 1 của đầu nối khác.Không có đảo cực.Do đó, khi chúng tôi sử dụng cáp MTP phân cực A để kết nối, chúng tôi phải sử dụng cáp vá song công AB ở một đầu và cáp vá song công AA ở đầu kia.Vì trong liên kết này, Rx1 phải kết nối với Tx1.Nếu chúng ta không sử dụng cáp vá song công AA, theo nguyên tắc thiết kế của cáp MTP phân cực, sợi 1 có thể truyền đến sợi 1, nghĩa là Rx1 có thể truyền đến Rx1, điều này có thể gây ra lỗi. |
2. Kết nối cực B
Cáp MTP phân cực B sử dụng thiết kế khóa lên, khóa lên.Do đó, như thể hiện trong hình bên dưới, vị trí 1 của một đầu nối tương ứng với vị trí 12 của một đầu nối khác.Do đó, khi chúng ta sử dụng cáp MTP phân cực B để kết nối, chúng ta nên sử dụng cáp vá song công AB ở cả hai đầu.Do thiết kế key up to key up giúp đảo cực làm cho sợi 1 truyền sang sợi 12 tức là Rx1 truyền đến Tx1. |
3. Kết nối cực C
Giống như cáp MPO phân cực A, cáp MPO phân cực C cũng sử dụng thiết kế phím lên, phím xuống.Tuy nhiên, bên trong cáp có thiết kế sợi chéo, làm cho vị trí 1 của một đầu nối tương ứng với vị trí 2 của một đầu nối khác.Như thể hiện trong hình bên dưới, khi chúng ta sử dụng cáp MTP phân cực C để kết nối, chúng ta nên sử dụng cáp vá song công AB ở cả hai đầu.Do thiết kế sợi chéo giúp đảo cực làm cho sợi 1 truyền sang sợi 2 tức là Rx1 truyền đến Tx1. |
Lưu ý: Loại Polarity nằm trong các quy tắc đặt tên sau - Polarity A;Polarity B;Polarity C
CÁP TRUNK HOT của Zion Communication
mã Zion | Mô tả Si-ôn | |||||||
7236001 | ZCM1122HIA1X | MPO Female To MPO Female SM 3.0mm LSZH 12 sợi dây MPO Patch Meter tùy chỉnh | ||||||
7236002 | ZCM1152HIA1X | MPO Female To MPO Female SM 3.0mm LSZH 24 Sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
7236003 | ZCM1127HLA1X | MPO Female To MPO Female OM3 3.0mm LSZH 12 sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
7236004 | ZCM1157HLA1X | MPO Female To MPO Female OM3 3.0mm LSZH 24 Sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
7236005 | ZCM1128HMA1X | MPO Female To MPO Female OM4 3.0mm LSZH 12 sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
7236006 | ZCM1158HMA1X | MPO Female To MPO Female OM4 3.0mm LSZH 24 Sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
7236007 | ZCM2122HIA1X | MTP Female To MTP Female SM 3.0mm LSZH 12 Sợi MTP Patch Cord Máy đo tùy chỉnh | ||||||
7236008 | ZCM2152HIA1X | MTP Female To MTP Female SM 3.0mm LSZH 24 Sợi dây MTP Patch Meter tùy chỉnh | ||||||
7236009 | ZCM2127HLA1X | MTP Female To MTP Female OM3 3.0mm LSZH 12 Sợi MTP Patch Cord Máy đo tùy chỉnh | ||||||
7236010 | ZCM2157HLA1X | MTP Female To MTP Female OM3 3.0mm LSZH 24 Sợi MTP Patch Cord Máy đo tùy chỉnh | ||||||
7236011 | ZCM2128HMA1X | MTP Female To MTP Female OM4 3.0mm LSZH 12 Sợi MTP Patch Cord Máy đo tùy chỉnh | ||||||
7236012 | ZCM2158HMA1X | MTP Female To MTP Female OM4 3.0mm LSZH 24 Sợi MTP Patch Cord Máy đo tùy chỉnh |
bao bì
Gói cáp quang được bảo vệ tốt và dễ lấy này đã được OMC dán nhãn và đánh dấu là mặc định. Kích thước thùng carton tiêu chuẩn: 34 * 22 * 15 cm;44*34*24 cm ;54*39*34 cm .Thùng carton nào sẽ được sử dụng tùy thuộc vào số lượng hàng hóa.Đóng gói có thể được tùy chỉnh. | ||||||||
OEM/ODM dịch vụ cho bạn
1. Màu cáp, chữ in, chất liệu vỏ cáp, màu đầu nối | ||||||||
2. Nhãn OEM, Vòng nhận dạng, nhãn của cáp,hộp, nhãn vận chuyển | ||||||||
3. Mức chất lượng khác nhau. |
