Mã và mô tả của Zion
Mã Zion: ZCM2158HMA1X

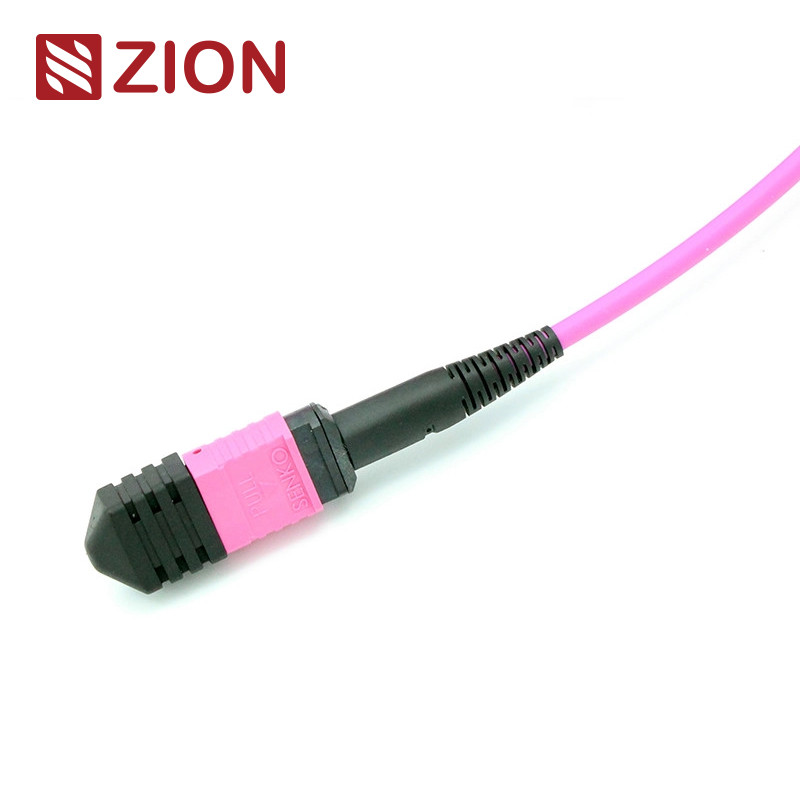

Mô tả về Zion: MTP nữ đến MTP nữ OM4 3.0mm LSZH 24 sợi MTP thân cáp máy tính tùy chỉnh
Kết nối MTP là một loại kết nối sợi. MTP (Multi-Fiber Push On) là một loại kết nối sợi đa lõi.Hệ thống kết nối trước sợi cao mật độ MTP hiện nay chủ yếu được sử dụng trong ứng dụng môi trường mật độ cao của trung tâm dữ liệu, việc áp dụng sợi quang vào tòa nhà và các ứng dụng kết nối nội bộ bên trong thiết bị máy thu quang như thiết bị quang, 40G, 100G, QSFP +.
Các loại đầu nối MTP được phân biệt theo quy định IEC 61754-7: số lõi (số mảng), đầu nam (Nam, nữ), cực (PC hoặc APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. Cáp MTP Fiber Patch Cord được kết thúc bằng đầu nối MTP ở cả hai đầu.Các dây buộc sợi có sẵn với 12, 24, 48,607296,144fibers. Hỗ trợ tốc độ lên đến 10/40/100Gbps các giải pháp trung tâm dữ liệu. Chúng thường được áp dụng để kết nối với nhau các băng cassette, bảng điều khiển hoặc fan-out MTP chắc chắn,và tạo thuận lợi cho việc triển khai nhanh chóng cáp xương sống mật độ cao trong các trung tâm dữ liệu và các môi trường sợi cao khácNgoài ra, MTP cũng cung cấp nhiều tính linh hoạt và tiện lợi một khi bạn phải thay đổi kiểu kết nối trong các tấm vá.chỉ cài đặt một băng cassette mới với các kiểu kết nối mới trên mặt kết nối chéo của bảng điều khiển vá.
12F MTP-MTP Fiber Patch Cord được thiết kế cho 40G QSFP + SR4, 40G QSFP + CSR4 và 100G QSFP28 SR4 kết nối trực tiếp quang học và trung tâm dữ liệu mật độ cao.
Bộ kết nối tiêu chuẩn công nghiệp
MTP đơn chế độGhi chú:EIA/TIA-604-5
MTP đơn chế độChi tiết nhà ở:SM APC: Máy kết nối màu xanh lá cây + boot màu đen (Standard Loss MTP)
SM APC: Máy kết nối màu vàng + boot màu đen (MTP mất mát siêu thấp)
MTP MultimodeGhi chú:EIA/TIA-604-5
MTP MultimodeChi tiết nhà ở:OM1&OM2 PC: Kết nối màu beige + giày đen (MTP mất mát tiêu chuẩn)
OM3&OM4 PC: Aqua connectors+black boot (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet kết nối + giày đen (MTP mất mát tiêu chuẩn)
- Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
- Phù hợp với kênh sợi 10G
- 40G và 100G IEEE 802.3
Thông số kỹ thuật quang học
Mất nhập (MTP) ((IEC 61300-3-34)Chế độ đơn (APC)8 độ đánh bóng):Mất tiêu chuẩn:≤0.75dB ((max), ≤0.50dB ((thường); Mất rất thấp:≤ 0,35dB (tối đa), ≤ 0,20dB (thường)
Mất nhập (MTP) (IEC 61300-3-34)Multimode (PC)Sơn phẳng):Mất tiêu chuẩn:≤0.6dB (tối đa), ≤0.50 (thường); Mất rất thấp:≤0,35dB (tối đa), ≤0,20dB (thường)
Mất tích nhập (LC/SC/FC/ST) (IEC 61300-3-6)Chế độ đơn (APC 8 độ đánh bóng):≤ 0,3dB
Mất tích nhập (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC Flat Polish):≤ 0,3dB
Lợi nhuận lỗ (MTP)Chế độ đơn (APC)8 độ đánh bóng):≥ 60dB(8 độ đánh bóng)
Lợi nhuận lỗ (MTP)Multimode (PC)Sơn phẳng):≥25dB
Lợi nhuận lỗ (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Lợi nhuận lỗ (LC/SC/FC/ST):≥35dB
Độ bền:<0,3dB thay đổi điển hình (200 lần giao phối)
Khả năng thay thế: ≤0,2dB
Thử nghiệm chèn kéo: 500 lần, IL<0.5dB
Độ bền kéo:> 70N
Thời gian cắm:> 600
Nhiệt độ hoạt độngChế độ đơn (APC):-40°C đến +85°C
Đặc điểm
- Mất ít chèn, mất nhiều lợi nhuận
- MT dựa trên Multi-fiber Connector, 4,8,12 và 24 kết thúc kết nối sợi và tập hợp
- Giải pháp kinh tế để kết thúc khối lượng sợi
- Được thiết kế cho các ứng dụng SM và MM mất mát thấp và mất mát tiêu chuẩn
- Cáp tròn cứng, cáp hình bầu dục và các tùy chọn ruy băng trần có sẵn
- Các vỏ có mã màu có sẵn để phân biệt loại sợi, loại sơn và/hoặc chất lượng kết nối
- Tốt về khả năng lặp lại và trao đổi
Ứng dụng
Tất cả các đầu nối MTP của OMC đều đến từ Senko / Nissin / Sumitomo.
- Ứng dụng Trung tâm dữ liệu với môi trường mật độ cao
- Sợi quang đến tòa nhà
- Ứng dụng kết nối nội bộ trong thiết bị sợi.
Để đáp ứng nhu cầu tăng về băng thông cao hơn, cáp MTP / MTP 24 sợi được giới thiệu để tạo điều kiện di chuyển sang mạng 100G.Nó tăng gấp đôi mật độ của cáp 12 sợi trong cùng một dấu chânTuy nhiên, việc duy trì độ cực của hệ thống cáp MTP/MTP cơ sở-24 phức tạp hơn.OMC khuyến cáo loại A (key-up-to-key-down) cáp MTP/MTP. Với loại A và loại AF băng cassette của chúng tôi, không cần phải A-to-A cáp vá nữa. phương pháp kết nối được minh họa trong hình sau
Gói cáp quang sợi dễ dàng và được bảo vệ tốt này đã được nhãn và đánh dấu bởi OMC như là mặc định.
Kích thước hộp tiêu chuẩn: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.
Bao bì có thể được tùy chỉnh.
