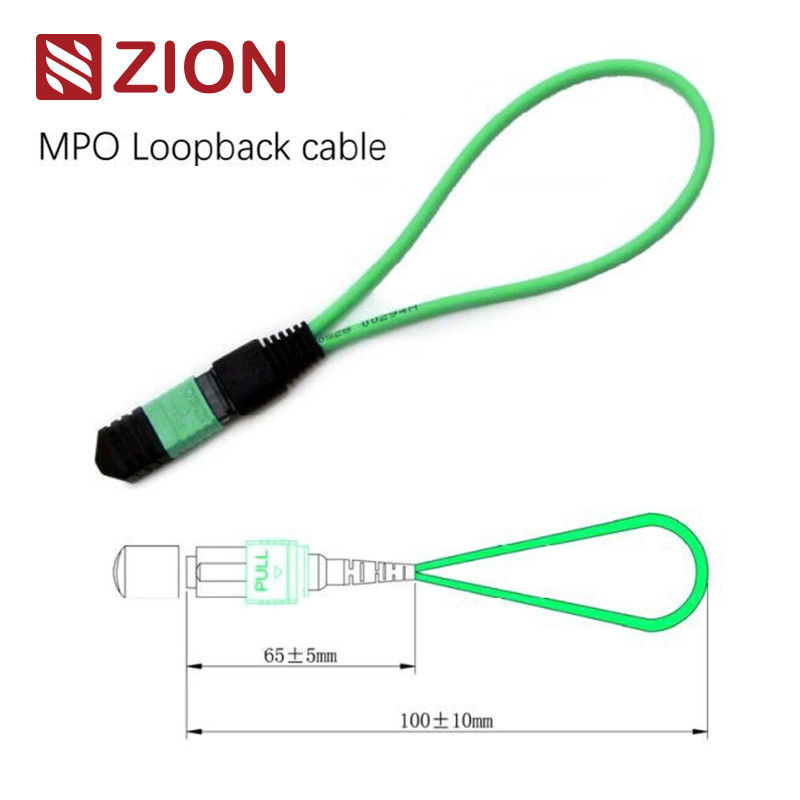

24 Sợi MPO Mô-đun Loopback Sợi quang đơn chế độ cho thử nghiệm mạng 40/100G

MPO loopback chứa các đường nhảy vòng đằng sau MPO trong cấu hình LOOPBACK, kết nối cả hai đầu của sợi thành một đầu nối MPO để tạo ra một đường dẫn ánh sáng hoàn chỉnh trong cùng một đầu nối.Điều này cho phép kiểm tra khả năng phóng thiết bị và nhận độ nhạy, đặc biệt là trong truyền thông mạng 40/100G.Nó giúp xác định các vấn đề tiềm ẩn khác nhau và tạo điều kiện cho việc kiểm tra và đánh giá hiệu quả các thành phần hoặc giao diện riêng lẻ trên mạng sợi.

Có sẵn trong nhiều cấu hình, các mô-đun loopback này chứa các đầu nối MPO 8-core, 12-core và 24-core với các cấu hình sợi khác nhau để thích nghi với các yêu cầu cổng thử nghiệm khác nhau.

• 8F MPO Fiber Loopback Module:Xác minh và kiểm tra các máy thu phát với giao diện MPO - thiết bị 40GBASE-SR4/CSR4 QSFP+
• 12F MPO Fiber Loopback Module:Xác minh và kiểm tra các máy thu phát với giao diện MPO - thiết bị 40GBASE-SR4 QSFP + hoặc 100GBASE-SR4
• 24F MPO Fiber Loopback Module:Xác minh và kiểm tra các máy thu phát với giao diện MPO - thiết bị CXP / CFP 100GBASE-SR10

Các mô-đun MPO Loopback cung cấp một tín hiệu lặp để kiểm tra các chức năng phát và nhận. Chúng được sử dụng rộng rãi trong môi trường kiểm tra, đặc biệt là trong các mạng quang học song song 40G và 100G.Loopbacks được thiết kế để liên kết các vị trí của máy thu (TX) và máy thu (RX) của giao diện máy thu MPO. Các vòng lặp MPO tạo điều kiện và tăng tốc độ kiểm tra IL của các phân đoạn mạng quang học bằng cách kết nối chúng với các thân MPO và dây đệm vá.

OMC cung cấp một dòng toàn diện các bộ lắp ráp vòng lặp sợi quang MPO để đốt và thử nghiệm các thành phần và hệ thống mạng MPO.Các tập hợp này kiểm tra hiệu quả khả năng phát và độ nhạy của máy thu của thiết bị mạng, đáp ứng các yêu cầu viễn thông và datacom. Chúng được đóng gói trong vỏ nhỏ gọn để có mật độ tối đa trong các ứng dụng này.

• Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
• Phù hợp với kênh sợi 10G
• 40G và 100G IEEE 802.3 phù hợp

Một thử nghiệm lặp lại gửi tín hiệu từ một thiết bị liên lạc và lặp lại nó trở lại cùng một thiết bị để xác minh chức năng thích hợp hoặc khắc phục sự cố của các nút mạng bị lỗi. Optical loopbacks verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.

Kiểm tra vòng lặp sợi quang thường được sử dụng để kiểm tra các máy thu quang sợi.kiểm tra các cổng này là rất cần thiết cho bảo trìQuá trình thử nghiệm định tuyến tín hiệu laser từ cổng phát trở lại cổng nhận, sau đó so sánh các mô hình truyền và nhận để đảm bảo chúng giống hệt nhau và không có lỗi.

• Collocated với 40G hoặc 100G MPO/MPO giao diện máy thu 40G hoặc 100G
• Được sử dụng để kiểm tra khả năng truyền và độ nhạy của máy thu của thiết bị mạng sợi quang

Khi chọn một vòng lặp cho một bộ thu truyền cụ thể, hãy xem xét loại đầu nối, loại sơn và loại cáp.

Các cáp sợi quang này có bao bì được dán nhãn và đánh dấu bởi OMC như tiêu chuẩn, dễ xử lý, được bảo vệ tốt.Lựa chọn hộp tùy thuộc vào số lượng đặt hàngCác tùy chọn bao bì tùy chỉnh có sẵn.

• Màu cáp, văn bản in, vật liệu áo khoác cáp, tùy chỉnh màu kết nối
• Nhãn OEM, Nhãn nhận dạng, nhãn cáp, hộp, nhãn vận chuyển
• Các mức chất lượng khác nhau có sẵn
