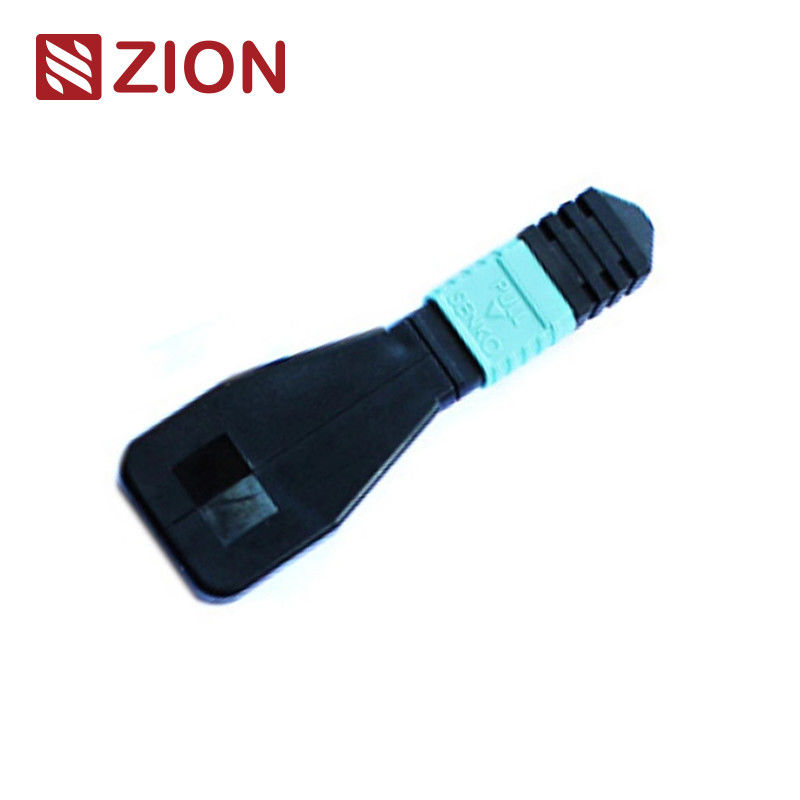

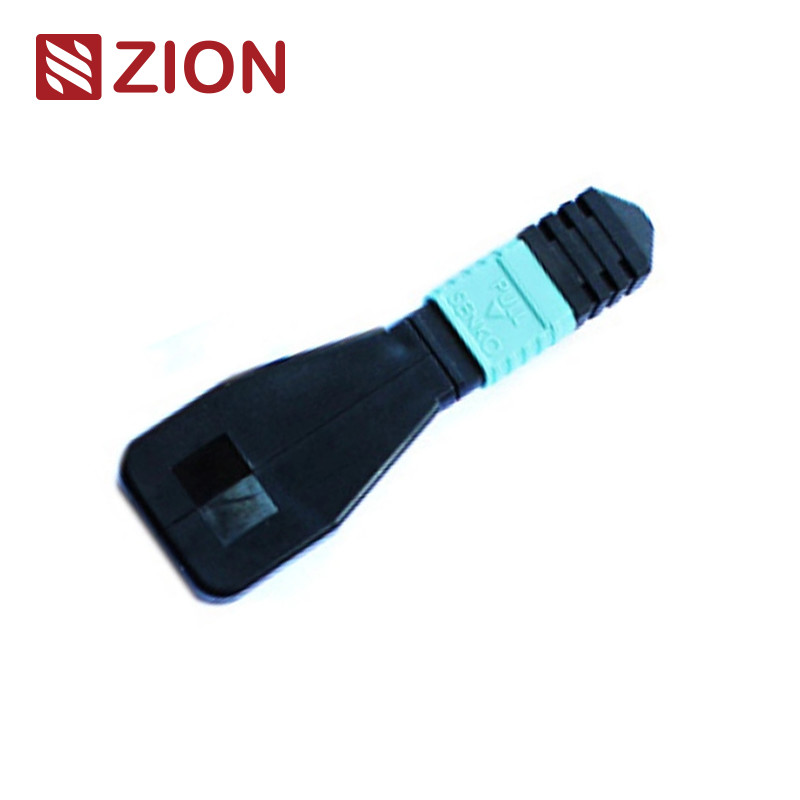

Module / Cáp Loopback Quang OM3 MPO 8 Sợi
Thông tin sản phẩm Zion
Mã Zion: ZCM1116HXA1
Mô tả Zion: Module / Cáp Loopback Quang OM3 MPO 8 Sợi
Loopback MPO chứa các đường nhảy vòng lặp MPO ở cấu hình LOOPBACK, với cả hai đầu sợi được kết nối vào đầu nối MPO để tạo thành một đường dẫn ánh sáng hoàn chỉnh trong cùng một đầu nối. Điều này cho phép kiểm tra khả năng khởi chạy và độ nhạy thu của thiết bị, đặc biệt là trong giao tiếp mạng 40/100G. Bằng cách trả lại tín hiệu, các hiện tượng tiềm ẩn khác nhau có thể được xác định, cho phép kiểm tra và đánh giá hiệu quả các thành phần hoặc giao diện riêng lẻ trong mạng cáp quang.
Loopback cáp quang có sẵn trong nhiều cấu hình, phù hợp với đầu nối MPO 8 lõi, 12 lõi và 24 lõi với nhiều cấu hình sợi khác nhau để thích ứng với các yêu cầu cổng kiểm tra khác nhau. Module Loopback Quang MPO 8F xác minh và kiểm tra các bộ thu phát có giao diện MPO, đặc biệt là các thiết bị 40GBASE-SR4/CSR4 QSFP+.
Các module Loopback MPO cung cấp các tín hiệu lặp để kiểm tra các chức năng truyền và nhận. Chúng được sử dụng rộng rãi trong môi trường thử nghiệm, đặc biệt là trong các mạng quang song song 40G và 100G. Loopback được thiết kế để liên kết các vị trí Transceiver (TX) và Receiver (RX) của giao diện bộ thu phát MPO. Loopback MPO tạo điều kiện và tăng tốc thử nghiệm suy hao chèn (IL) của các phân đoạn mạng quang khi được kết nối với các đường trục MPO và dây vá.
Tiêu chuẩn công nghiệp đầu nối
Tham chiếu Singlemode MPO: IEC 61754-7
Chi tiết vỏ Singlemode MPO: SM APC: Đầu nối màu xanh lục + ống bọc màu đen (MPO tổn hao tiêu chuẩn)
SM APC: Đầu nối màu vàng + ống bọc màu đen (MPO tổn hao siêu thấp)
Tham chiếu Multimode MPO: IEC 61754-7
Chi tiết vỏ Multimode MPO: OM1 & OM2 PC: Đầu nối màu be + ống bọc màu đen (MPO tổn hao tiêu chuẩn)
OM3 & OM4 PC: Đầu nối màu xanh ngọc lam + ống bọc màu đen (MPO tổn hao tiêu chuẩn & siêu thấp)
OM3 & OM4 PC: Đầu nối màu tím hoa thạch thảo + ống bọc màu đen (MPO tổn hao tiêu chuẩn)
- Tuân thủ Tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Tương thích TIA-604-5(FOCIS5) Hệ thống cáp có cấu trúc theo TIA-568-C
- Tuân thủ 10G Fiber Channel
- Tuân thủ 40G và 100G IEEE 802.3
Thông số kỹ thuật quang học
| Loại sợi |
Đa chế độ |
| Đường kính sợi |
50/125um, 62.5/125um |
| Suy hao chèn |
MM < 1.0dB |
| Suy hao phản hồi |
MM > 25dB |
| Kiểm tra chèn-rút |
500 lần, IL < 0.5dB |
| Nhiệt độ hoạt động |
-40℃ đến +80℃ |
Kiểm tra Loopback Quang
Kiểm tra loopback liên quan đến việc gửi tín hiệu từ một thiết bị truyền thông và lặp lại nó trở lại cùng một thiết bị để xác minh chức năng thích hợp hoặc khắc phục sự cố các nút mạng bị lỗi. Đối với kiểm tra loopback cáp quang, loopback quang xác minh độ tin cậy hoạt động của thiết bị. Sử dụng cáp hoặc mô-đun loopback cáp quang để truyền dữ liệu, tín hiệu do thiết bị phát ra được lặp lại từ đầu truyền (Tx) của một thành phần đang hoạt động trở lại đầu nhận (Rx) của cùng một thành phần.
Ứng dụng
Cáp dây nịt thẳng 12F MPO-LC/SC/FC/ST được thiết kế cho các ứng dụng trung tâm dữ liệu 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 và mật độ cao. Chúng được tối ưu hóa cho môi trường trung tâm dữ liệu mật độ cao 10/40/100G.
Tất cả các Đầu nối MPO OMC đều có nguồn gốc từ Senko/Nissin/Sumitomo. Dây vá sợi quang MPO là các cụm cáp mật độ cao được sử dụng trong ba lĩnh vực chính:
- Các ứng dụng Trung tâm dữ liệu với môi trường mật độ cao
- Cài đặt cáp quang đến tòa nhà
- Các ứng dụng đầu nối bên trong thiết bị sợi quang
Quy tắc đặt tên & Xác nhận đơn hàng
Phân cực (Căn chỉnh kênh)
Hướng dẫn chọn bộ thu phát
Khi chọn loopback cho các bộ thu phát cụ thể, hãy xem xét loại đầu nối, loại đánh bóng và khả năng tương thích loại cáp. Các bảng sau cung cấp hướng dẫn lựa chọn cho các mô-đun thu phát thường được sử dụng.
Kết luận
Hướng dẫn này thảo luận về các lựa chọn loopback sợi quang cụ thể cho các bộ thu phát sợi quang được sử dụng phổ biến nhất. Đối với các mô-đun thu phát không được đề cập cụ thể, có thể chọn các loopback phù hợp bằng cách hiểu loại giao diện, yêu cầu tiếp xúc vật lý và thông số kỹ thuật loại cáp của chúng.
Sản phẩm Loopback Quang MPO Nóng của Zion Communication
7236013 ZCM1111HXA: Module / Cáp Loopback Quang SM MPO 8F
7236014 ZCM1121HXA: Module / Cáp Loopback Quang SM MPO 12F
7236015 ZCM1141HXA: Module / Cáp Loopback Quang SM MPO 24F
7236016 ZCM1116HXA: Module / Cáp Loopback Quang OM3 MPO 8F
7236017 ZCM1126HXA: Module / Cáp Loopback Quang OM3 MPO 12F
7236018 ZCM1146HXA: Module / Cáp Loopback Quang OM3 MPO 24F
7236019 ZCM1117HXA: Module / Cáp Loopback Quang OM4 MPO 8F
7236020 ZCM1127HXA: Module / Cáp Loopback Quang OM4 MPO 12F
7236021 ZCM1147HXA: Module / Cáp Loopback Quang OM4 MPO 24F
7236022 ZCM2111HXA: Module / Cáp Loopback Quang SM MTP 8F
7236023 ZCM2121HXA: Module / Cáp Loopback Quang SM MTP 12F
7236024 ZCM2141HXA: Module / Cáp Loopback Quang SM MTP 24F
7236025 ZCM2116HXA: Module / Cáp Loopback Quang OM3 MTP 8F
7236026 ZCM2126HXA: Module / Cáp Loopback Quang OM3 MTP 12F
7236027 ZCM2146HXA: Module / Cáp Loopback Quang OM3 MTP 24F
7236028 ZCM2117HXA: Module / Cáp Loopback Quang OM4 MTP 8F
7236029 ZCM2127HXA: Module / Cáp Loopback Quang OM4 MTP 12F
7236030 ZCM2147HXA: Module / Cáp Loopback Quang OM4 MTP 24F
Đóng gói
Những cáp quang này được đóng gói trong bao bì dễ xử lý, được bảo vệ tốt, được OMC dán nhãn và đánh dấu theo tiêu chuẩn. Kích thước thùng carton tiêu chuẩn bao gồm 34×22×15 cm, 44×34×24 cm và 54×39×34 cm. Thùng carton cụ thể được sử dụng tùy thuộc vào số lượng hàng hóa đã đặt. Các tùy chọn đóng gói tùy chỉnh có sẵn.
Dịch vụ OEM/ODM
Các tùy chọn tùy chỉnh bao gồm:
- Màu cáp, văn bản in, chất liệu vỏ cáp, màu đầu nối
- Nhãn OEM, Vòng nhận dạng, nhãn cáp, hộp, nhãn vận chuyển
- Các mức chất lượng khác nhau để đáp ứng các yêu cầu cụ thể
