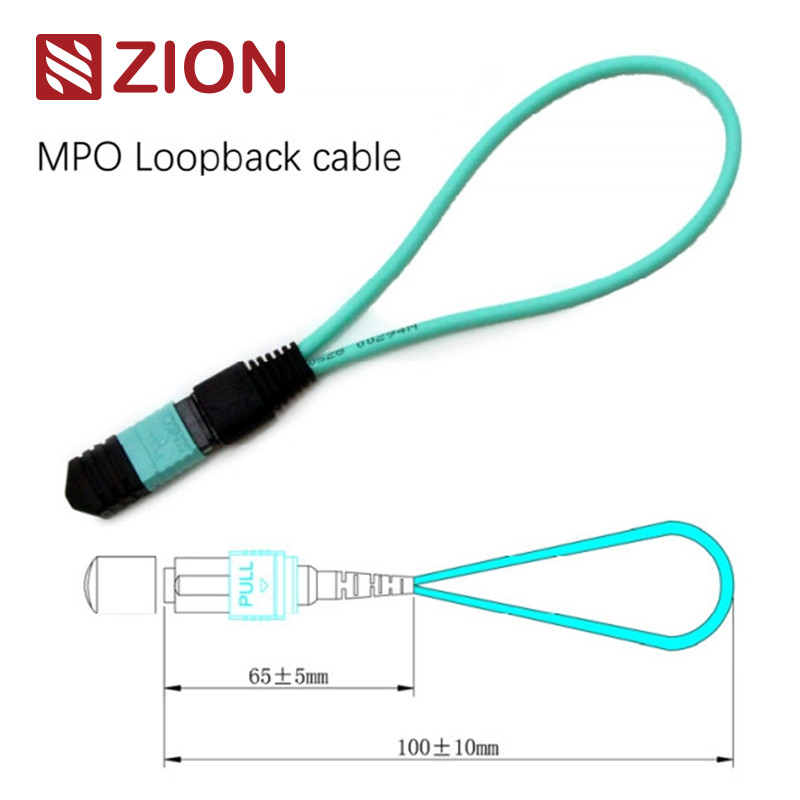

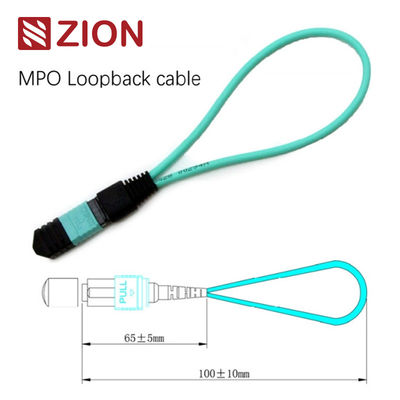

12 sợi MPO OM3 Fiber Optic Loopback Module cho thử nghiệm mạng 40/100G

MPO loopback chứa các bộ nhảy sợi MPO trong cấu hình lặp lại, kết nối cả hai đầu của sợi thành một đầu nối MPO duy nhất để tạo ra một đường dẫn ánh sáng liên tục trong cùng một đầu nối.Điều này cho phép kiểm tra khả năng phóng thiết bị và nhận độ nhạy, đặc biệt là trong truyền thông mạng 40/100G.nó giúp xác định các vấn đề tiềm ẩn khác nhau và cho phép kiểm tra và đánh giá hiệu quả các thành phần hoặc giao diện riêng lẻ trên mạng sợi.

Có sẵn trong nhiều cấu hình mạch sợi quang để chứa các đầu nối MPO 8-core, 12-core và 24-core với các cấu hình sợi khác nhau để kiểm tra cổng toàn diện.

Các mô-đun MPO Loopback cung cấp các tín hiệu lặp để kiểm tra các chức năng phát và nhận. Chúng được sử dụng rộng rãi trong môi trường thử nghiệm, đặc biệt là trong các mạng quang học song song 40G và 100G.Loopbacks được thiết kế để liên kết vị trí Transceiver (TX) và Receiver (RX) của giao diện transceiver MPOCác vòng lặp MPO tạo điều kiện và tăng tốc độ kiểm tra mất tích chèn (IL) của các phân đoạn mạng quang học bằng cách kết nối chúng với các thân MPO và dây đệm vá.

Đề xuất MPO đơn phương:IEC 61754-7
MPO Single Mode Housing:SM APC: Máy kết nối màu xanh lá cây + giỏ đen (Standard Loss MPO)
SM APC: Máy kết nối màu vàng + boot màu đen (Super Low Loss MPO)

Đề xuất MPO Multimode:IEC 61754-7
MPO Multimode Housing:
OM1&OM2 PC: Các đầu nối màu beige + giày đen (Standard Loss MPO)
OM3&OM4 PC: Kết nối Aqua + giày đen (Standard & Super Low Loss MPO)
OM3&OM4 PC: Heather Violet kết nối + giày đen (Standard Loss MPO)

Một thử nghiệm lặp lại liên quan đến việc gửi tín hiệu từ một thiết bị liên lạc và lặp lại nó trở lại cùng một thiết bị để xác minh chức năng thích hợp hoặc khắc phục sự cố của các nút mạng bị lỗi.Đối với thử nghiệm vòng lặp sợi quang, các vòng lặp quang học xác minh độ tin cậy hoạt động của các thiết bị.tín hiệu phát ra bởi thiết bị được lặp từ đầu phát (Tx) trở lại đầu nhận (Rx) của cùng một thành phần.

Cáp dây chuyền thẳng 12F MPO-LC / SC / FC / ST được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 và trung tâm dữ liệu mật độ cao. Được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.

Tất cả các bộ kết nối MPO của OMC đều đến từ Senko / Nissin / Sumitomo.

Khi chọn một vòng lặp cho một bộ thu phát, hãy xem xét loại đầu nối, loại sơn và loại cáp.

Hướng dẫn này bao gồm các lựa chọn lặp lại sợi đặc biệt cho các bộ thu quang sợi phổ biến được sử dụng.vòng lặp phù hợp có thể được chọn bằng cách hiểu loại giao diện, tiếp xúc vật lý và yêu cầu về loại cáp.

Zion Communication cung cấp một loạt các giải pháp MPO Fiber Optic Loopback:

Các cáp sợi quang này được đóng gói trong bao bì dễ xử lý, được bảo vệ tốt được dán nhãn và đánh dấu bởi OMC như tiêu chuẩn.Lựa chọn hộp tùy thuộc vào số lượng đặt hàngCác tùy chọn đóng gói tùy chỉnh có sẵn.

Dịch vụ tùy chỉnh có sẵn bao gồm:
