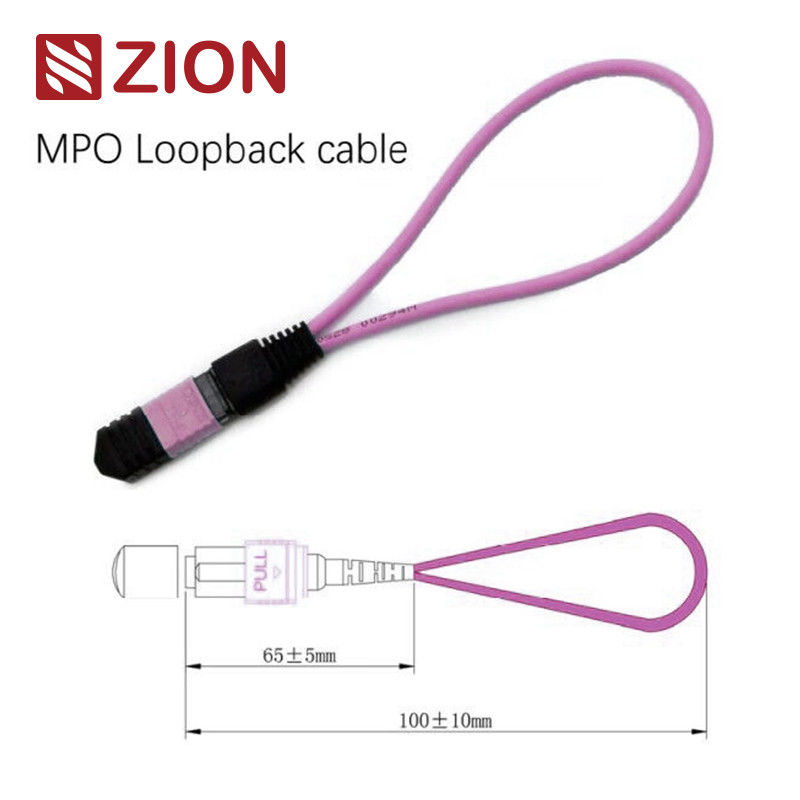

12 sợi MPO OM4 Fiber Optic Loopback Module cho thử nghiệm mạng 40/100G

MPO loopback chứa các đường nhảy vòng quay MPO trong cấu hình LOOPBACK, với cả hai đầu của sợi kết thúc vào một đầu nối MPO để tạo ra một đường dẫn ánh sáng trong cùng một đầu nối.Điều này cho phép kiểm tra khả năng phóng thiết bị và nhận độ nhạy, đặc biệt là trong truyền thông mạng 40/100G.nó giúp xác định các vấn đề tiềm ẩn khác nhau và cho phép thử nghiệm và đánh giá hiệu quả các thành phần hoặc giao diện riêng lẻ trong mạng sợi quang.

Các mạch lặp lại sợi quang có sẵn trong nhiều cấu hình để chứa các đầu nối MPO 8-core, 12-core và 24-core với các cấu hình sợi khác nhau để thử nghiệm cổng toàn diện.Mô-đun Loopback Sợi MPO 12F đặc biệt cho phép xác minh và thử nghiệm các bộ thu phát có giao diện MPO cho các thiết bị 40GBASE-SR4 QSFP + hoặc 100GBASE-SR4.

Các mô-đun MPO Loopback cung cấp một tín hiệu lặp để kiểm tra các chức năng phát và nhận. Chúng được sử dụng rộng rãi trong môi trường kiểm tra, đặc biệt là trong các mạng quang học song song 40G và 100G.Loopbacks được thiết kế để liên kết các vị trí của máy thu (TX) và máy thu (RX) của giao diện máy thu MPO. Các vòng lặp MPO tạo điều kiện và tăng tốc độ kiểm tra mất tích chèn (IL) của các phân đoạn mạng quang học khi được kết nối với các thân MPO và dây đệm vá.

Đề xuất MPO đơn phương:IEC 61754-7
MPO Singlemode Housing Thông tin chi tiếtSM APC: Máy kết nối màu xanh lá cây + giỏ đen (Standard Loss MPO)
SM APC: Máy kết nối màu vàng + boot màu đen (Super low loss MPO)

Đề xuất MPO Multimode:IEC 61754-7
Chi tiết về MPO Multimode Housing
OM1&OM2 PC: Các đầu nối màu beige + giày đen (Standard Loss MPO)
OM3&OM4 PC: Kết nối Aqua + giày đen (Standard&Super MPO mất mát thấp)
OM3&OM4 PC: Heather Violet kết nối + giày đen (MPO tiêu chuẩn mất mát)

Một thử nghiệm lặp lại liên quan đến việc gửi tín hiệu từ một thiết bị liên lạc và lặp lại nó trở lại cùng một thiết bị để xác minh chức năng thích hợp hoặc khắc phục sự cố của các nút mạng bị lỗi.Đối với thử nghiệm vòng lặp sợi quang, các vòng lặp quang học xác minh độ tin cậy hoạt động của các thiết bị.tín hiệu phát ra bởi thiết bị được lặp từ đầu phát (Tx) trở lại đầu nhận (Rx) của cùng một thành phần.

Cáp dây chuyền thẳng 12F MPO-LC / SC / FC / ST được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 và các ứng dụng trung tâm dữ liệu mật độ cao.Tối ưu hóa cho các yêu cầu trung tâm dữ liệu mật độ cao 10/40/100G.

Khi chọn một vòng lặp để thử nghiệm máy thu, hãy xem xét loại kết nối, loại sơn và tính tương thích loại cáp.Các bảng sau đây cung cấp hướng dẫn lựa chọn cho các mô-đun máy thu truyền phổ biến..

Hướng dẫn này thảo luận về các lựa chọn quay vòng sợi cụ thể cho các bộ thu quang sợi phổ biến nhất.vòng lặp phù hợp có thể được lựa chọn bằng cách hiểu loại giao diện của họ, các yêu cầu tiếp xúc vật lý và thông số kỹ thuật cáp.

Các cáp sợi quang này được đóng gói trong bao bì dễ xử lý, được bảo vệ tốt được dán nhãn và đánh dấu bởi OMC như tiêu chuẩn.Lựa chọn hộp tùy thuộc vào số lượng đặt hàngCác tùy chọn đóng gói tùy chỉnh có sẵn.

Dịch vụ tùy chỉnh có sẵn cho:
