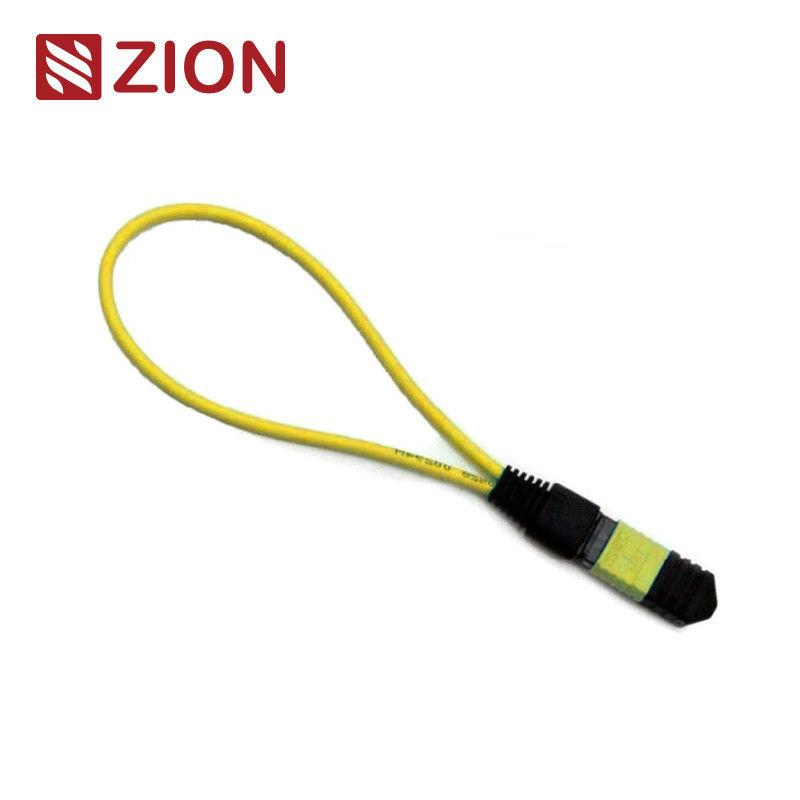

12 Fiber MTP Single-mode Fiber Optic Loopback Module cho thử nghiệm mạng 40/100G

Module/Cáp Loopback Quang 12F MTP SM

Loopback MTP chứa các dây nhảy sợi quang MPO được cấu hình theo kiểu loopback, với cả hai đầu sợi được kết thúc bằng đầu nối MTP để tạo ra một đường dẫn quang học trong cùng một đầu nối. Cấu hình này cho phép kiểm tra khả năng khởi chạy và độ nhạy thu của thiết bị, đặc biệt là trong giao tiếp mạng 40/100G. Bằng cách trả lại tín hiệu, nó giúp xác định các vấn đề tiềm ẩn khác nhau và tạo điều kiện thuận lợi cho việc kiểm tra và đánh giá hiệu quả các thành phần hoặc giao diện riêng lẻ trong mạng cáp quang.

Có sẵn trong nhiều cấu hình, các mô-đun loopback này phù hợp với các đầu nối MTP 8 lõi, 12 lõi và 24 lõi với các cấu hình sợi khác nhau để phù hợp với các yêu cầu cổng kiểm tra. Mô-đun Loopback Sợi MTP 12F đặc biệt xác minh và kiểm tra các bộ thu phát có giao diện MTP cho các thiết bị 40GBASE-SR4 QSFP+ hoặc 100GBASE-SR4.

Các mô-đun Loopback MTP cung cấp các tín hiệu lặp để kiểm tra các chức năng truyền và nhận. Chúng được sử dụng rộng rãi trong môi trường thử nghiệm, đặc biệt là trong các mạng quang song song 40G và 100G. Loopback kết nối các vị trí Transceiver (TX) và Receiver (RX) của giao diện bộ thu phát MTP, tạo điều kiện và tăng tốc thử nghiệm suy hao chèn (IL) của các phân đoạn mạng quang khi được kết nối với các đường trục MTP hoặc dây vá.

Tham chiếu Singlemode MPO: IEC 61754-7
Chi tiết Vỏ Singlemode MPO: SM APC: Đầu nối màu xanh lá cây + ủng màu đen (MPO tổn thất tiêu chuẩn)
SM APC: Đầu nối màu vàng + ủng màu đen (MPO tổn thất siêu thấp)

Tham chiếu Multimode MPO: IEC 61754-7
Chi tiết Vỏ Multimode MPO: OM1&OM2 PC: Đầu nối màu be + ủng màu đen (MPO tổn thất tiêu chuẩn)
OM3&OM4 PC: Đầu nối màu xanh ngọc lam + ủng màu đen (MPO tổn thất tiêu chuẩn & siêu thấp)
OM3&OM4 PC: Đầu nối màu tím hoa cà + ủng màu đen (MPO tổn thất tiêu chuẩn)

Kiểm tra loopback liên quan đến việc gửi tín hiệu từ một thiết bị truyền thông và lặp lại nó trở lại cùng một thiết bị để xác minh chức năng thích hợp hoặc khắc phục sự cố các nút mạng bị lỗi. Đối với kiểm tra loopback cáp quang, loopback quang xác minh độ tin cậy hoạt động của các thiết bị. Sử dụng cáp hoặc mô-đun loopback cáp quang để truyền dữ liệu, tín hiệu do thiết bị phát ra được lặp lại từ đầu truyền (Tx) của một thành phần đang hoạt động trở lại đầu nhận (Rx) của cùng một thành phần.

Cáp dây nịt thẳng 12F MPO-LC/SC/FC/ST được thiết kế cho các ứng dụng trung tâm dữ liệu 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 và mật độ cao. Tối ưu hóa cho môi trường trung tâm dữ liệu mật độ cao 10/40/100G.

Tất cả các Đầu nối MPO OMC đều có nguồn gốc từ Senko/Nissin/Sumitomo. Dây vá sợi MPO là các cụm cáp mật độ cao được sử dụng trong ba lĩnh vực chính:

Khi chọn loopback cho bộ thu phát, hãy xem xét loại đầu nối, loại đánh bóng và loại cáp. Các bảng sau cung cấp hướng dẫn lựa chọn cho các mô-đun thu phát thường được sử dụng.

Những cáp quang này được đóng gói trong bao bì dễ xử lý, được bảo vệ tốt, được OMC dán nhãn và đánh dấu theo tiêu chuẩn. Các kích thước thùng carton tiêu chuẩn bao gồm 34×22×15 cm, 44×34×24 cm và 54×39×34 cm. Thùng carton cụ thể được sử dụng tùy thuộc vào số lượng hàng hóa đã đặt. Các tùy chọn đóng gói tùy chỉnh có sẵn.

Chúng tôi cung cấp các dịch vụ OEM/ODM toàn diện bao gồm:
