8 Sợi MTP OM3 Fiber Optic Loopback Module cho thử nghiệm mạng 40/100G

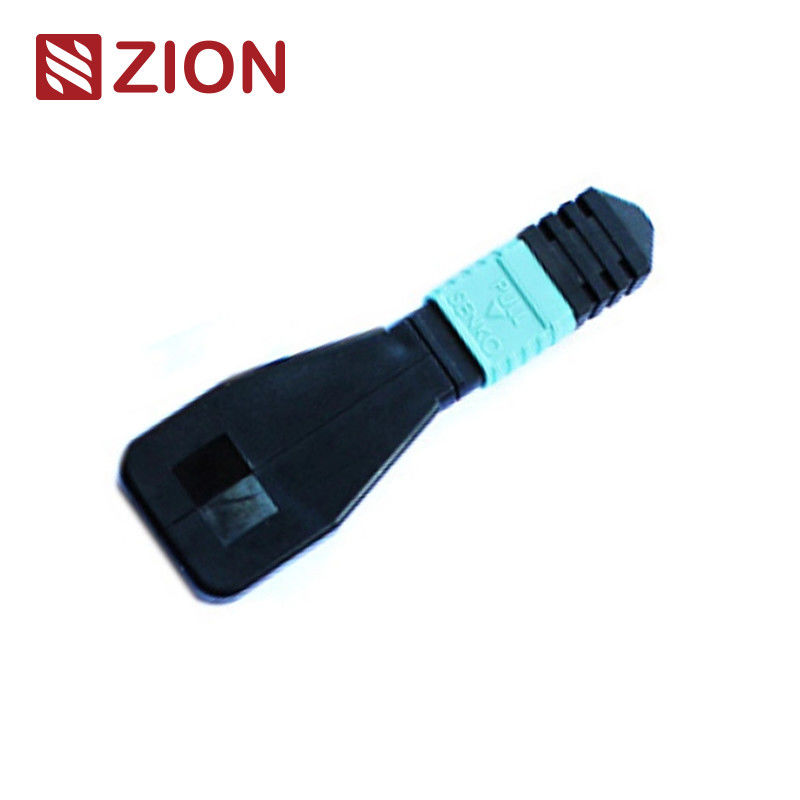

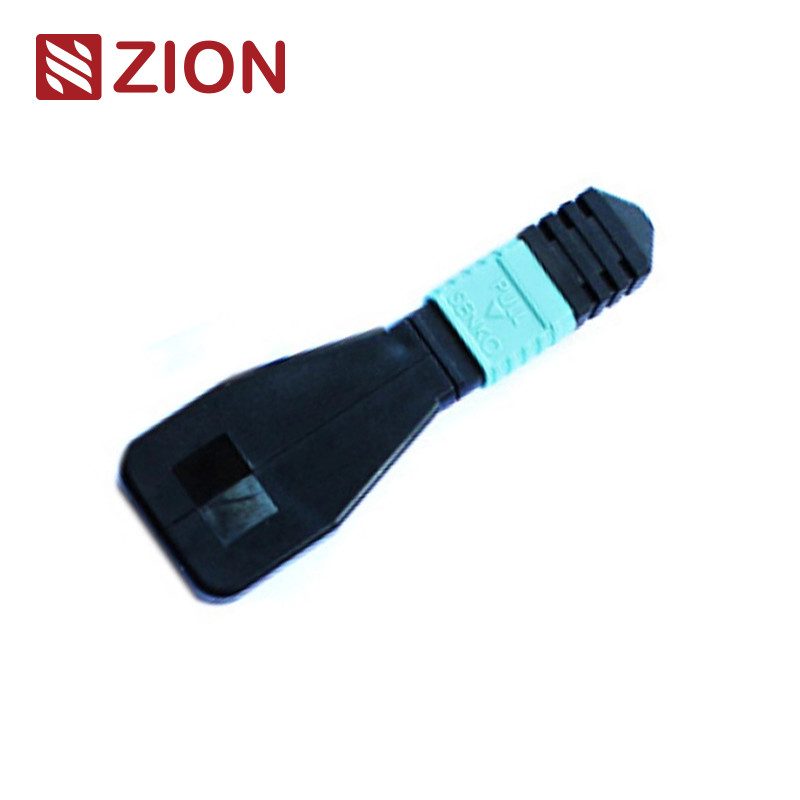

8F MTP OM3 Fiber Optic Loopback Module / Cable

Vòng lặp MTP chứa các bộ nhảy sợi MTP được cấu hình theo cách sắp xếp lặp lại, với cả hai đầu của sợi kết thúc trong một đầu nối MTP để tạo ra một đường dẫn quang trong cùng một đầu nối.Điều này cho phép kiểm tra khả năng phóng thiết bị và độ nhạy của máy thuBằng cách trả lại tín hiệu đến nguồn, các vấn đề tiềm ẩn khác nhau có thể được xác định.cho phép thử nghiệm và đánh giá hiệu quả các thành phần hoặc giao diện riêng lẻ trong các mạng sợi quang.

Các vòng lặp sợi quang có sẵn trong nhiều cấu hình để chứa các đầu nối MTP 8-core, 12-core và 24-core với các sắp xếp sợi khác nhau để thử nghiệm cổng toàn diện.8F MTP Fiber Loopback Module xác minh và kiểm tra máy thu phát với giao diện MTPPhiên bản 12F hỗ trợ các thiết bị 40GBASE-SR4 QSFP + hoặc 100GBASE-SR4, trong khi phiên bản 24F được thiết kế cho các thiết bị CXP / CFP 100GBASE-SR10.

Các mô-đun MTP Loopback cung cấp các tín hiệu lặp để kiểm tra các chức năng truyền và nhận, được sử dụng rộng rãi trong môi trường thử nghiệm đặc biệt là trong các mạng quang học song song 40G và 100G.Loopbacks kết nối vị trí Transceiver (TX) và Receiver (RX) của giao diện transceiver MTPCác mô-đun này tạo điều kiện và tăng tốc độ kiểm tra mất tích chèn (IL) của các phân đoạn mạng quang học khi được kết nối với các thân MTP và dây đệm vá.

OMC cung cấp một dòng toàn diện các bộ lắp ráp loopback sợi quang MTP để thử nghiệm đốt và xác nhận các thành phần và hệ thống mạng MTP.Các tập hợp này kiểm tra hiệu quả khả năng phát và độ nhạy của máy thu cho các yêu cầu viễn thông và datacom, đóng gói trong vỏ nhỏ gọn để có mật độ tối đa trong các ứng dụng mật độ cao.

MTP đơn phương thức tham chiếu:EIA/TIA-604-5
Chi tiết về MTP Single Mode Housing
• SM APC: Kết nối màu xanh lá cây + khởi động màu đen (Standard Loss MTP)
• SM APC: Kết nối màu vàng + boot màu đen (MTP Super Low Loss)

MTP Multimode tham chiếu:EIA/TIA-604-5
Chi tiết về MTP Multimode Housing
• OM1 & OM2 PC: đầu nối màu beige + boot màu đen (Standard Loss MTP)
• PC OM3 & OM4: Kết nối Aqua + giày đen (Tiêu chuẩn & Super Low Loss MTP)
• OM3 & OM4 PC: Heather Violet kết nối + boot đen (Standard Loss MTP)

Một thử nghiệm lặp lại liên quan đến việc gửi tín hiệu từ một thiết bị liên lạc và lặp lại nó trở lại cùng một thiết bị để xác minh chức năng thích hợp hoặc khắc phục sự cố của các nút mạng bị lỗi.Đối với thử nghiệm vòng lặp sợi quang, các vòng lặp quang học xác minh độ tin cậy hoạt động của các thiết bị.tín hiệu phát ra bởi thiết bị được lặp lại từ cổng truyền (Tx) trở lại cổng nhận (Rx) của cùng một thành phần.

Kiểm tra vòng lặp sợi quang thường được sử dụng để kiểm tra các máy thu quang sợi.kiểm tra các cổng này là rất cần thiết cho bảo trì và khắc phục sự cốQuá trình thử nghiệm hướng tín hiệu laser từ cổng phát trở lại cổng nhận,sau đó so sánh mô hình truyền với mô hình nhận để đảm bảo chúng là giống hệt nhau và không có lỗi.

Khi lựa chọn một vòng lặp cho một máy thu, hãy xem xét loại đầu nối, loại sơn và loại cáp.

Hướng dẫn này cung cấp các lựa chọn lặp lại sợi cụ thể cho các bộ thu quang sợi phổ biến được sử dụng.vòng lặp phù hợp có thể được lựa chọn bằng cách hiểu loại giao diện của họ, tiếp xúc vật lý và yêu cầu về loại cáp.

Các cáp sợi quang này được đóng gói trong bao bì dễ xử lý, được bảo vệ tốt với nhãn OMC như tiêu chuẩn.Các hộp cụ thể được sử dụng phụ thuộc vào số lượng hàng hóa được đặt hàngCác tùy chọn đóng gói tùy chỉnh có sẵn.

Chúng tôi cung cấp các dịch vụ OEM / ODM toàn diện bao gồm:
