12 sợi MTP OM3 Fiber Optic Loopback Module / Cable
Thông tin sản phẩm Zion
Mã Zion: ZCM2126HXA1

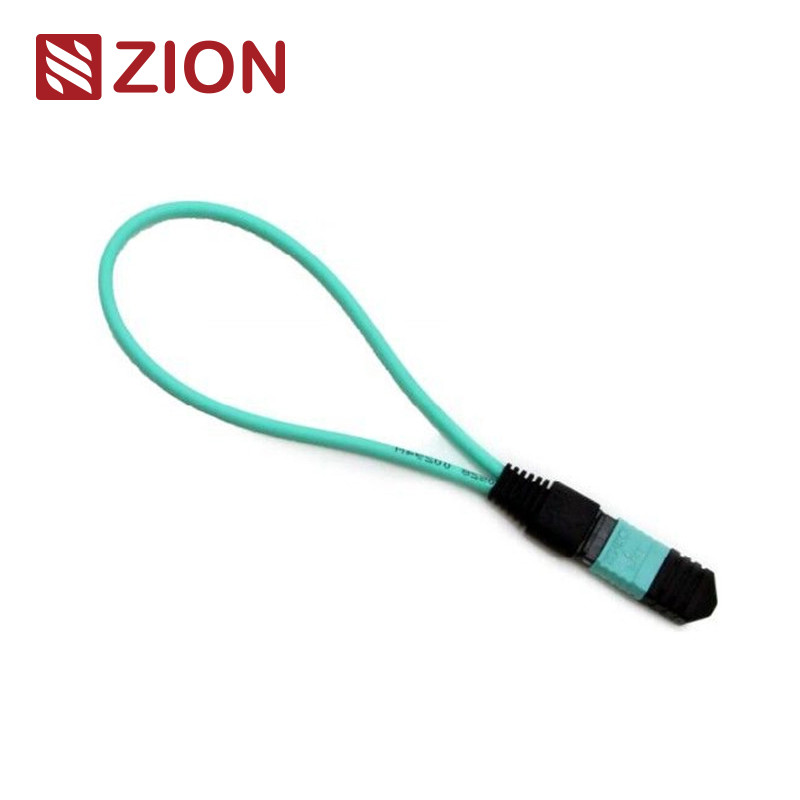

Mô tả:12F MTP OM3 Fiber Optic Loopback Module / Cable
MTP loopback chứa cáp quang MTP được cấu hình theo một sự sắp xếp lặp lại, với cả hai đầu kết thúc trong một đầu nối MTP để tạo ra một đường dẫn ánh sáng liên tục trong cùng một đầu nối.Cấu hình này cho phép kiểm tra khả năng khởi động thiết bị và nhận độ nhạy, đặc biệt là trong giao tiếp mạng 40/100G. Bằng cách gửi tín hiệu trở lại nguồn,nó giúp xác định các hiện tượng mạng khác nhau và tạo điều kiện cho việc kiểm tra và đánh giá hiệu quả các thành phần hoặc giao diện riêng lẻ trong các mạng sợi quang.
Có sẵn trong nhiều cấu hình sợi quang chứa kết nối MTP 8-core, 12-core và 24-core để phù hợp với các yêu cầu cổng thử nghiệm khác nhau.Mô-đun Loopback Sợi MTP 12F đặc biệt cho phép xác minh và thử nghiệm các bộ thu phát có giao diện MTP cho các thiết bị 40GBASE-SR4 QSFP + hoặc 100GBASE-SR4.
Các mô-đun MTP Loopback cung cấp các tín hiệu lặp để kiểm tra các chức năng truyền và nhận, được sử dụng rộng rãi trong môi trường thử nghiệm, đặc biệt là trong các mạng quang học song song 40G và 100G. Loopbacks connect Transceiver (TX) and Receiver (RX) positions of MTP transceiver interfaces and can facilitate insertion loss testing of optical network segments when connected to MTP trunks and patch leads.
Tiêu chuẩn công nghiệp kết nối
MTP đơn chế độ
Ghi chú:EIA/TIA-604-5
Chi tiết nhà ở:
• SM APC: Kết nối màu xanh lá cây + khởi động màu đen (Standard Loss MTP)
• SM APC: Kết nối màu vàng + boot màu đen (MTP mất mát siêu thấp)
MTP Multimode
Ghi chú:EIA/TIA-604-5
Chi tiết nhà ở:
• OM1 & OM2 PC: đầu nối màu beige + boot màu đen (Standard Loss MTP)
• PC OM3 & OM4: Kết nối Aqua + giày đen (Tiêu chuẩn & Super MTP mất mát thấp)
• OM3 & OM4 PC: Heather Violet kết nối + khởi động màu đen (MTP mất mát tiêu chuẩn)
- Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
- Cáp cấu trúc theo TIA-568-C
- Phù hợp với kênh sợi 10G
- 40G và 100G IEEE 802.3 phù hợp
Thông số kỹ thuật quang học
| Loại sợi | Chế độ đơn |
| Chiều kính sợi | 9/125μm |
| Mất tích nhập | SM ((G657A1) < 1,0dB |
| Lợi nhuận mất mát | SM > 50dB |
| Thử nghiệm chèn kéo | Hơn 600 lần, IL < 0,5dB |
| Nhiệt độ hoạt động | -40°C đến +80°C |
Kiểm tra vòng lặp sợi quang
Một thử nghiệm lặp lại liên quan đến việc gửi tín hiệu từ một thiết bị liên lạc và lặp lại nó trở lại cùng một thiết bị để xác minh chức năng thích hợp hoặc khắc phục sự cố của các nút mạng bị lỗi.Đối với thử nghiệm vòng lặp sợi quang, các vòng lặp quang học xác minh độ tin cậy hoạt động của các thiết bị bằng cách định tuyến tín hiệu phát ra từ đầu phát (Tx) trở lại đầu nhận (Rx) của cùng một thành phần.
Ứng dụng
Kiểm tra vòng lặp sợi quang thường được sử dụng để kiểm tra các bộ thu quang sợi.kiểm tra các cổng này là rất cần thiết cho bảo trìQuá trình thử nghiệm định tuyến tín hiệu laser từ cổng phát trở lại cổng nhận, sau đó so sánh các mô hình truyền và nhận để đảm bảo chúng giống hệt nhau và không có lỗi.
- Collocated với 40G hoặc 100G MPO/MTP giao diện máy thu 40G hoặc 100G
- Được sử dụng để kiểm tra khả năng truyền và độ nhạy của máy thu của thiết bị mạng sợi quang
Quy tắc đặt tên & Thông tin xác nhận thứ tự
Độ cực (Điều chỉnh kênh)
Hướng dẫn lựa chọn máy thu
Khi lựa chọn một vòng lặp cho một bộ thu truyền cụ thể, hãy xem xét loại đầu nối, loại sơn và loại cáp.
Hướng dẫn này bao gồm các lựa chọn loopback sợi cụ thể cho các bộ thu quang sợi phổ biến. Đối với các mô-đun không được đề cập, lựa chọn có thể được xác định bằng cách kiểm tra loại giao diện, tiếp xúc vật lý,và thông số kỹ thuật loại cáp.
Zion Communication MPO/MTP Sản phẩm Loopback Sợi quang
Các mô hình MPO / MTP Loopback phổ biến:
7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module / Cable
7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module / Cable
7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module / Cable
7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module / Cable
7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module / Cable
7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module / Cable
7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module / Cable
7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module / Cable
7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module / Cable
Bao bì
Các cáp sợi quang được đóng gói trong bao bì dễ xử lý, được bảo vệ tốt được dán nhãn và đánh dấu bởi OMC theo mặc định.Lựa chọn hộp tùy thuộc vào số lượng đặt hàngCác tùy chọn đóng gói tùy chỉnh có sẵn.
Dịch vụ OEM/ODM
Các tùy chọn tùy chỉnh bao gồm:
- Màu cáp, văn bản in, vật liệu vỏ cáp, màu kết nối
- Nhãn hiệu OEM, nhẫn nhận dạng, nhãn cáp, hộp, nhãn vận chuyển
- Mức độ chất lượng khác nhau để đáp ứng các yêu cầu cụ thể
