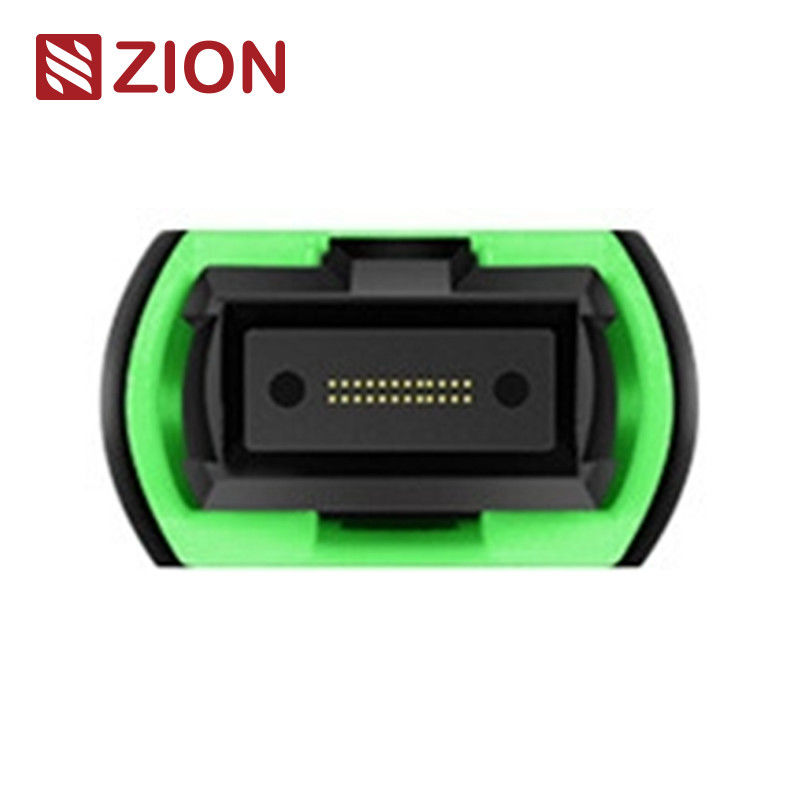

24 Sợi MTP OM3 Fiber Optic Loopback Module cho thử nghiệm mạng 40/100G

Module/Cáp Loopback Quang MTP OM3 24F được thiết kế để kiểm tra và xác minh thiết bị mạng tốc độ cao trong các ứng dụng 40G và 100G.

Loopback MTP chứa cáp quang với cả hai đầu được kết nối trong đầu nối MTP, tạo ra một đường dẫn tín hiệu lặp trong cùng một đầu nối. Điều này cho phép kiểm tra khả năng khởi chạy và độ nhạy thu của thiết bị, đặc biệt là trong giao tiếp mạng 40/100G. Bằng cách trả lại tín hiệu, nó giúp xác định các vấn đề tiềm ẩn khác nhau và cung cấp thử nghiệm và đánh giá hiệu quả các thành phần hoặc giao diện riêng lẻ trên mạng cáp quang.

Có sẵn trong nhiều cấu hình khác nhau bao gồm đầu nối MTP 8 lõi, 12 lõi và 24 lõi với các cấu hình sợi khác nhau để đáp ứng các yêu cầu cổng kiểm tra khác nhau.

Các module Loopback MTP cung cấp các tín hiệu lặp để kiểm tra các chức năng truyền và nhận, được sử dụng rộng rãi trong môi trường thử nghiệm, đặc biệt là đối với mạng quang song song 40G và 100G. Chúng liên kết các vị trí Thu phát (TX) và Thu (RX) của giao diện bộ thu phát MTP và tạo điều kiện cho việc kiểm tra suy hao chèn của các phân đoạn mạng quang.

Tham khảo: EIA/TIA-604-5

Chi tiết vỏ: SM APC: Đầu nối màu xanh lục + ủng màu đen (MTP tổn hao tiêu chuẩn)

SM APC: Đầu nối màu vàng + ủng màu đen (MTP tổn hao siêu thấp)

Tham khảo: EIA/TIA-604-5

Chi tiết vỏ:

Kiểm tra loopback gửi tín hiệu từ thiết bị truyền thông và lặp lại để xác định chức năng thích hợp hoặc khắc phục sự cố các nút mạng bị lỗi. Loopback quang xác minh độ tin cậy hoạt động của thiết bị bằng cách định tuyến tín hiệu phát ra từ đầu truyền (Tx) trở lại đầu nhận (Rx) của cùng một thành phần.

Kiểm tra loopback cáp quang thường được sử dụng để kiểm tra các bộ thu phát cáp quang. Vì các bộ thu phát có các cổng riêng biệt để nhận và truyền tín hiệu, kiểm tra loopback cung cấp một phương pháp thuận tiện để bảo trì bộ thu phát. Quá trình kiểm tra so sánh các mẫu được truyền với các mẫu được nhận để đảm bảo chúng giống hệt nhau và không có lỗi.

Khi chọn loopback cho bộ thu phát, hãy xem xét loại đầu nối, loại đánh bóng và loại cáp. Các bảng sau cung cấp hướng dẫn lựa chọn cho các mô-đun thu phát thường được sử dụng.

Gói cáp quang này được thiết kế để dễ dàng xử lý và bảo vệ tối ưu, được OMC dán nhãn và đánh dấu theo mặc định.

Kích thước thùng carton tiêu chuẩn:

Lựa chọn thùng carton tùy thuộc vào số lượng đặt hàng. Tùy chọn đóng gói tùy chỉnh có sẵn.

Các tùy chọn tùy chỉnh bao gồm:
