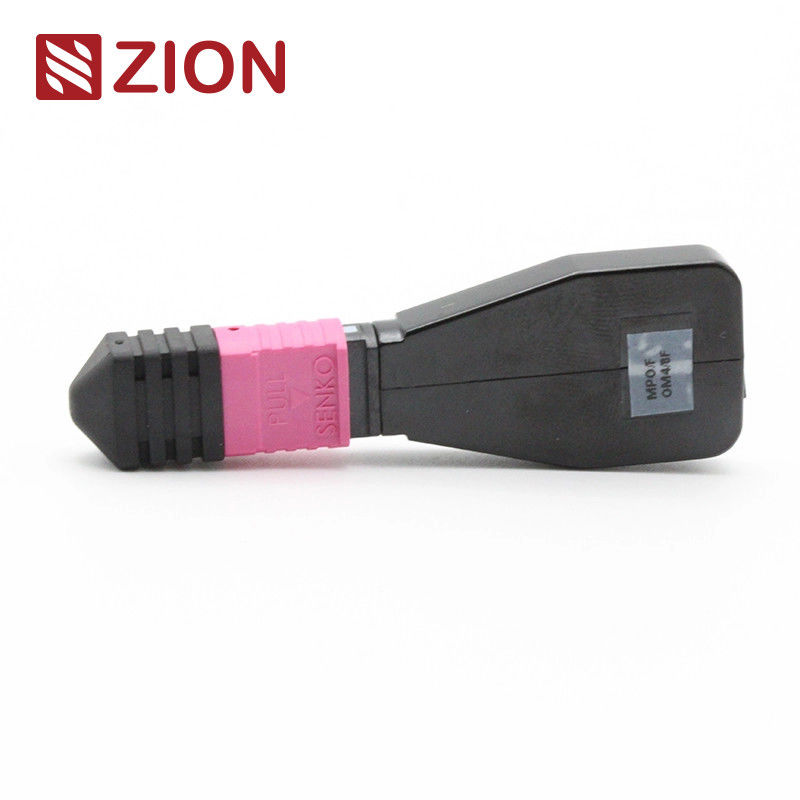

Mô-đun Loopback Quang 8 Sợi MTP OM4 cho Kiểm tra Mạng 40/100G

Loopback MTP chứa một đầu nối MTP định tuyến cả hai đầu của sợi quang vào cùng một đầu nối, tạo ra một vòng lặp đường dẫn ánh sáng hoàn chỉnh. Điều này cho phép kiểm tra khả năng khởi chạy thiết bị và độ nhạy thu, đặc biệt là trong giao tiếp mạng 40/100G. Bằng cách trả lại tín hiệu cho nguồn, nó giúp xác định vị trí của các hiện tượng mạng khác nhau và cho phép kiểm tra và đánh giá hiệu quả các thành phần hoặc giao diện riêng lẻ trong mạng cáp quang.

Có sẵn trong nhiều cấu hình để phù hợp với đầu nối MTP 8 lõi, 12 lõi và 24 lõi với các cấu hình sợi quang khác nhau để phù hợp với các yêu cầu cổng kiểm tra. Mô-đun Loopback Sợi MTP 8F đặc biệt xác minh và kiểm tra các bộ thu phát có giao diện MTP cho các thiết bị 40GBASE-SR4/CSR4 QSFP+.

Các mô-đun Loopback MTP cung cấp các tín hiệu lặp để kiểm tra cả chức năng truyền và nhận. Chúng được sử dụng rộng rãi trong môi trường thử nghiệm, đặc biệt là trong các mạng quang song song 40G và 100G. Các loopback này kết nối các vị trí Truyền (TX) và Nhận (RX) của giao diện bộ thu phát MTP và có thể tạo điều kiện kiểm tra suy hao chèn của các phân đoạn mạng quang khi được kết nối với các đường trục MTP và các đầu nối vá.

Tham chiếu Singlemode MTP: EIA/TIA-604-5
Chi tiết Vỏ Singlemode MTP:
• SM APC: Đầu nối màu xanh lá cây + ống bọc màu đen (MTP suy hao tiêu chuẩn)
• SM APC: Đầu nối màu vàng + ống bọc màu đen (MTP suy hao siêu thấp)

Tham chiếu Multimode MTP: EIA/TIA-604-5
Chi tiết Vỏ Multimode MTP:
• OM1 & OM2 PC: Đầu nối màu be + ống bọc màu đen (MTP suy hao tiêu chuẩn)
• OM3 & OM4 PC: Đầu nối màu xanh ngọc lam + ống bọc màu đen (MTP suy hao tiêu chuẩn & siêu thấp)
• OM3 & OM4 PC: Đầu nối màu tím hoa cà + ống bọc màu đen (MTP suy hao tiêu chuẩn)

Kiểm tra loopback gửi tín hiệu từ một thiết bị truyền thông và lặp lại nó về cùng một thiết bị để xác minh chức năng thích hợp hoặc khắc phục sự cố các nút mạng bị lỗi. Đối với các ứng dụng cáp quang, loopback quang xác minh độ tin cậy hoạt động của các thiết bị bằng cách định tuyến tín hiệu phát ra từ đầu truyền (Tx) trở lại đầu nhận (Rx) của cùng một thành phần.

Kiểm tra loopback cáp quang thường được sử dụng để xác minh các bộ thu phát cáp quang. Vì các bộ thu phát có các cổng riêng biệt để nhận và truyền tín hiệu ánh sáng, nên kiểm tra loopback cung cấp phương pháp thuận tiện nhất để bảo trì bộ thu phát. Quá trình kiểm tra định tuyến tín hiệu laser từ cổng phát trở lại cổng thu, sau đó so sánh các mẫu được truyền và nhận để đảm bảo chúng giống hệt nhau và không có lỗi.

Khi chọn một loopback cho một bộ thu phát, hãy xem xét loại đầu nối, loại đánh bóng và loại cáp. Các bảng sau cung cấp hướng dẫn lựa chọn cho các mô-đun thu phát thường được sử dụng.

Những cáp quang này được đóng gói trong bao bì dễ xử lý, được bảo vệ tốt và được OMC dán nhãn và đánh dấu theo tiêu chuẩn. Các kích thước thùng carton có sẵn bao gồm 34×22×15 cm, 44×34×24 cm và 54×39×34 cm. Việc lựa chọn thùng carton phụ thuộc vào số lượng đặt hàng. Các tùy chọn đóng gói tùy chỉnh có sẵn.
