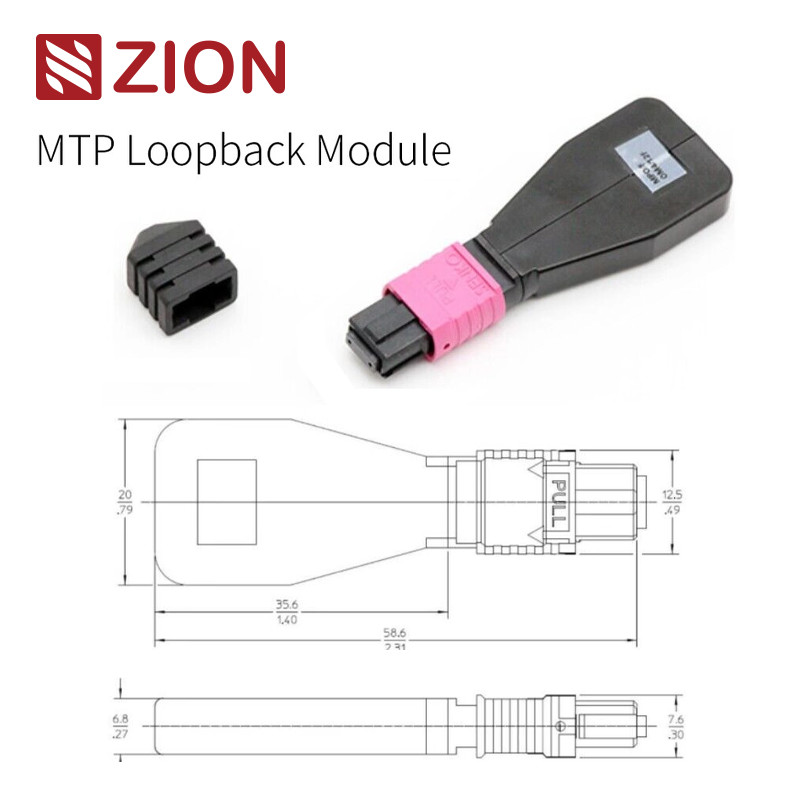

12 sợi MTP OM4 Fiber Optic Loopback Module cho thử nghiệm mạng 40/100G

Mô-đun / cáp lặp lại sợi quang quang 12F MTP OM4 hiệu suất cao được thiết kế để thử nghiệm và xác minh thiết bị mạng trong các ứng dụng 40G/100G.

MTP loopback có chứa các bộ nhảy sợi MTP được cấu hình theo một sự sắp xếp loopback,kết nối cả hai đầu của sợi thành một đầu nối MTP để tạo ra một đường dẫn ánh sáng liên tục trong cùng một đầu nốiĐiều này cho phép thử nghiệm khả năng khởi động thiết bị và độ nhạy nhận, đặc biệt là trong giao tiếp mạng 40/100G,bằng cách trả lại tín hiệu để xác định các vấn đề tiềm ẩn khác nhau và đánh giá hiệu quả các thành phần hoặc giao diện riêng lẻ trên mạng sợi.

Có sẵn trong nhiều cấu hình để chứa các đầu nối MTP 8-core, 12-core và 24-core với các sắp xếp sợi khác nhau để phù hợp với các yêu cầu cổng thử nghiệm.

Các mô-đun MTP Loopback cung cấp các tín hiệu lặp để kiểm tra các chức năng truyền và nhận, được sử dụng rộng rãi trong môi trường thử nghiệm đặc biệt là trong các mạng quang học song song 40G và 100G.Loopbacks được thiết kế để liên kết vị trí Transceiver (TX) và Receiver (RX) của giao diện transceiver MTP, tạo điều kiện và tăng tốc độ thử nghiệm IL của các phân đoạn mạng quang học khi được kết nối với các dây dẫn MTP.

Ghi chú:EIA/TIA-604-5

Ghi chú:EIA/TIA-604-5

Một thử nghiệm lặp lại truyền tín hiệu từ một thiết bị liên lạc và lặp lại nó trở lại cùng một thiết bị để xác minh chức năng thích hợp và khắc phục sự cố các nút mạng bị lỗi. Optical loopbacks specifically verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.

Kiểm tra vòng lặp sợi quang chủ yếu được sử dụng để kiểm tra các máy thu quang sợi quang.Kiểm tra lặp lại cung cấp phương pháp thuận tiện nhất cho bảo trì máy thuQuá trình thử nghiệm hướng tín hiệu laser từ các cổng phát trở lại các cổng thu, so sánh các mô hình truyền với các mô hình nhận để đảm bảo hiệu suất không có lỗi giống hệt nhau.

Khi lựa chọn một vòng lặp cho các bộ thu truyền cụ thể, hãy xem xét loại đầu nối, loại sơn và loại cáp.

Các cáp sợi quang này được đóng gói trong bao bì dễ xử lý, được bảo vệ tốt với nhãn OMC như tiêu chuẩn.với lựa chọn dựa trên số lượng đơn đặt hàngCác tùy chọn bao bì tùy chỉnh có sẵn.

Các tùy chọn tùy chỉnh bao gồm:
