24 sợi MTP OM4 Cáp mô-đun lặp lại sợi quang cho thử nghiệm mạng 40/100G

Module/Cáp Loopback Quang MTP OM4 24F được thiết kế để kiểm tra và xác minh thiết bị mạng tốc độ cao trong các ứng dụng 40G và 100G.

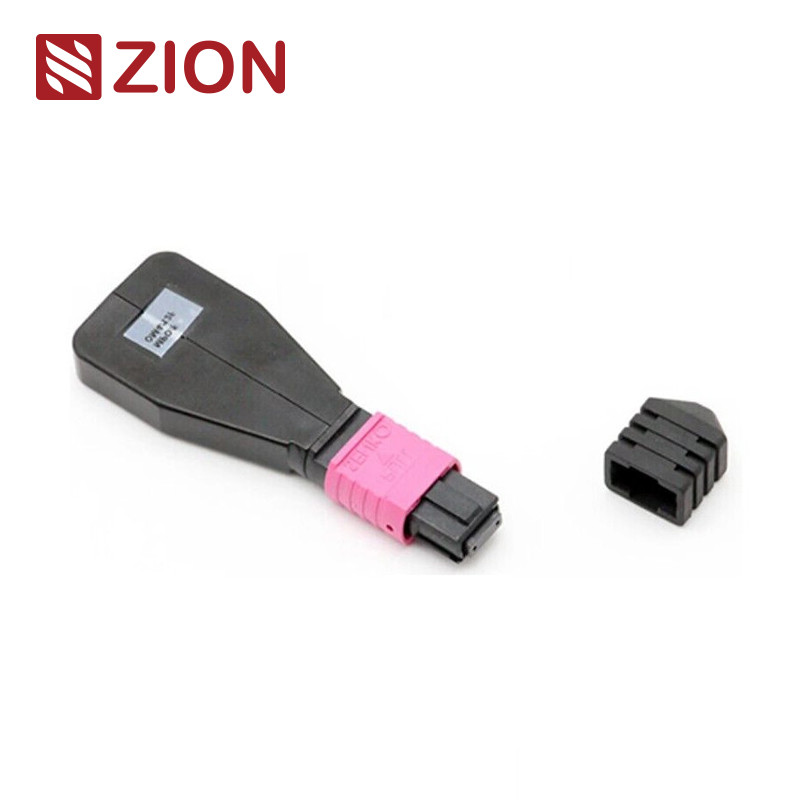

Loopback MTP chứa một đầu nối MTP với cả hai đầu sợi được kết thúc trong cùng một đầu nối, tạo ra một vòng lặp đường dẫn ánh sáng hoàn chỉnh. Cấu hình này cho phép kiểm tra khả năng khởi chạy của thiết bị và độ nhạy thu, đặc biệt trong giao tiếp mạng 40/100G. Bằng cách trả lại tín hiệu cho nguồn, nó giúp xác định các hiện tượng mạng khác nhau và tạo điều kiện thuận lợi cho việc kiểm tra và đánh giá hiệu quả các thành phần và giao diện mạng sợi quang.

Có sẵn trong nhiều cấu hình sợi để đáp ứng các yêu cầu kiểm tra khác nhau:

Các mô-đun Loopback MTP cung cấp các tín hiệu lặp để kiểm tra các chức năng truyền và nhận. Chúng được sử dụng rộng rãi trong môi trường thử nghiệm, đặc biệt là trong các mạng quang song song 40G và 100G. Loopback kết nối các vị trí bộ phát (TX) và bộ thu (RX) của giao diện thu phát MTP, tạo điều kiện và tăng tốc thử nghiệm suy hao chèn (IL) của các phân đoạn mạng quang khi được kết nối với các đường trục MTP và dây vá.

Tham khảo: EIA/TIA-604-5
Chi tiết vỏ: SM APC: Đầu nối màu xanh lục + ủng màu đen (MTP suy hao tiêu chuẩn)
SM APC: Đầu nối màu vàng + ủng màu đen (MTP suy hao siêu thấp)

Tham khảo: EIA/TIA-604-5
Chi tiết vỏ: OM1&OM2 PC: Đầu nối màu be + ủng màu đen (MTP suy hao tiêu chuẩn)
OM3&OM4 PC: Đầu nối màu xanh ngọc lam + ủng màu đen (MTP suy hao tiêu chuẩn & siêu thấp)
OM3&OM4 PC: Đầu nối màu tím hoa cà + ủng màu đen (MTP suy hao tiêu chuẩn)

• Đáp ứng Tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Tuân thủ TIA-604-5(FOCIS5)
• Hệ thống cáp có cấu trúc theo TIA-568-C
• Tuân thủ Kênh sợi 10G
• Tuân thủ 40G và 100G IEEE 802.3

Kiểm tra loopback gửi tín hiệu từ một thiết bị truyền thông và lặp lại nó về cùng một thiết bị để xác minh chức năng thích hợp hoặc khắc phục sự cố mạng. Loopback sợi quang đặc biệt kiểm tra độ tin cậy hoạt động của các thiết bị quang bằng cách định tuyến tín hiệu từ cổng truyền (Tx) trở lại cổng nhận (Rx) của cùng một thành phần.

Kiểm tra loopback sợi quang thường được sử dụng để kiểm tra các bộ thu phát sợi quang. Vì các bộ thu phát có các cổng riêng biệt để nhận và truyền tín hiệu ánh sáng, nên việc kiểm tra loopback cung cấp phương pháp thuận tiện nhất để bảo trì bộ thu phát. Quá trình kiểm tra so sánh các mẫu được truyền với các mẫu nhận để đảm bảo chúng giống hệt nhau và không có lỗi.

Khi chọn loopback cho các bộ thu phát cụ thể, hãy xem xét loại đầu nối, loại đánh bóng và khả năng tương thích loại cáp.

Dòng sản phẩm hoàn chỉnh bao gồm:

Những cáp quang này được đóng gói trong bao bì được bảo vệ tốt, dễ xử lý, được dán nhãn và đánh dấu theo mặc định của OMC. Kích thước thùng tiêu chuẩn bao gồm 34×22×15 cm, 44×34×24 cm và 54×39×34 cm, với lựa chọn dựa trên số lượng. Các tùy chọn đóng gói tùy chỉnh có sẵn.

Các tùy chọn tùy chỉnh bao gồm:

Dòng sản phẩm toàn diện của chúng tôi bao gồm nhiều loại cáp vá fan-out MPO/MTP sang LC và cáp khai thác thẳng cho các ứng dụng mạng quang.
