Độ bền: | <0,3dB thay đổi điển hình, 200 giao phối | khả năng hoán đổi cho nhau: | ≤0,2dB |
---|---|---|---|
Sức căng: | >70N | Chèn-kéo Kiểm tra: | 500 lần, IL<0,5dB |
Nhiệt độ hoạt động (℃): | -40 đến +85°C |
mã Zion | Mô tả Si-ôn | |||||||

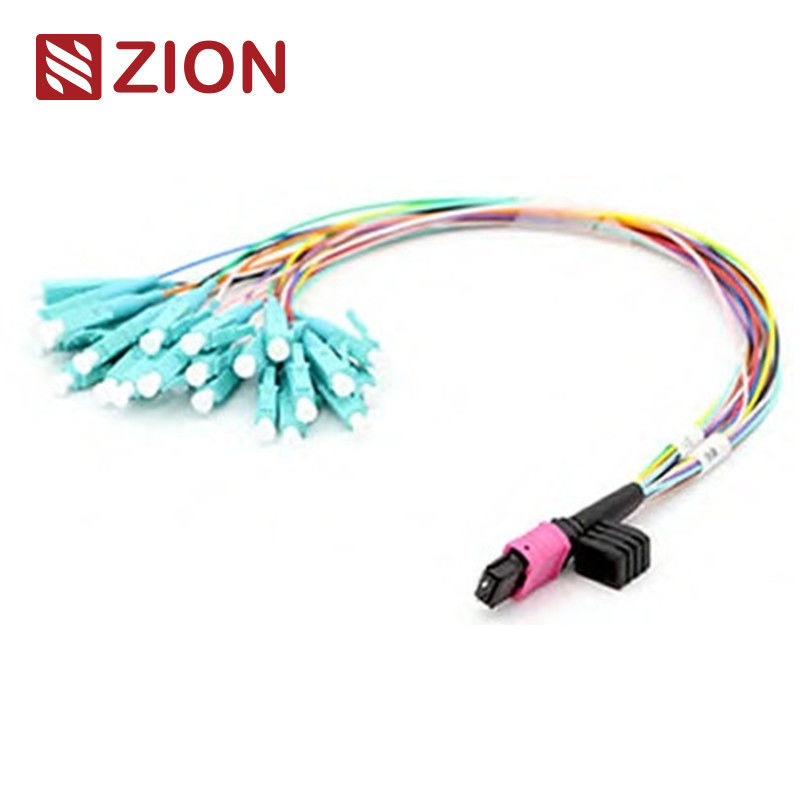

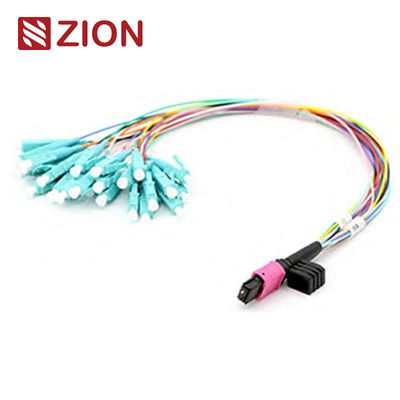

ZCM16157X | 24F MPO(đực) -LC Fan-out 0.9mm 30-35cm Cáp Patch | |||||||
Đầu nối MPO là một loại đầu nối sợi quang.MPO (Multi-Fiber Push On) là loại đầu nối sợi quang đa lõi.Hệ thống kết nối trước sợi mật độ cao MPO hiện chủ yếu được sử dụng trong ứng dụng môi trường mật độ cao của trung tâm dữ liệu, ứng dụng cáp quang cho tòa nhà và các ứng dụng kết nối nội bộ bên trong thiết bị thu phát quang như thiết bị quang , 40G, 100G, QSFP+. | ||||||||
Các loại đầu nối MPO được phân biệt theo quy định của IEC 61754-7: số lõi (số mảng), đầu đực (Male, Female), cực tính (PC hoặc APC). | ||||||||
Cáp 24F MPO- LC/SC/FC/ST Fanout 0,9mm được thiết kế cho Giải pháp kết nối 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 và trung tâm dữ liệu mật độ cao.Nó được tối ưu hóa cho mật độ cao 10/40/100G ứng dụng trung tâm dữ liệu.Cáp khai thác 24 Fiber này được sử dụng để kết nối (12) SFP+ vào bảng điều hợp MPO và thân MPO. |
||||||||
MPO (đực)-LC/SC/FC/ST Cáp vá 0,9mm 30 cm có quạt ra được thiết kế cho băng cassette mô-đun MPO-LC LGX được kết thúc bằng đầu nối MPO và LC/SC/FC/ST ở mỗi đầu.Nó được thiết kế đặc biệt để vá sợi quang mật độ cao trong các trung tâm dữ liệu cần tiết kiệm không gian và giảm các rắc rối về quản lý cáp. |
Tiêu chuẩn công nghiệp của kết nối:
Kết nối | Thẩm quyền giải quyết | Chi tiết nhà ở | ||||||
Chế độ đơn MPO | IEC 61754-7 | SM APC: Đầu nối màu xanh lá cây + khởi động màu đen (MPO tổn thất tiêu chuẩn) SM APC: Đầu nối màu vàng + khởi động màu đen (MPO suy hao siêu thấp) |
||||||
MPO đa chế độ | IEC 61754-7 | OM1&OM2 PC: Đầu nối màu be + khởi động màu đen (MPO tổn thất tiêu chuẩn) OM3&OM4 PC: Đầu nối Aqua+khởi động đen (MPO tiêu chuẩn và siêu thấp) PC OM3 & OM4: Đầu nối Heather Violet + khởi động màu đen (MPO mất tiêu chuẩn) |
Đạt tiêu chuẩn IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Cáp có cấu trúc tuân thủ TIA-604-5(FOCIS5) trên mỗi TIA-568-C | ||||||||
Tuân thủ kênh sợi quang 10G | ||||||||
40G và 100G IEEE 802.3 |
Tiêu chuẩn công nghiệp của các đầu nối khác:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 và JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 và JIS C5973. | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 và JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 và JIS C5973, v.v. | ||||||||
E2000: IEC61754-15 |
Có sẵn cho
G657A1 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
G657A2/B2 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
G657B3 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM1 62.5/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM2 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM3 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM4 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM5 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 |
Thông số kỹ thuật quang học:
Các mục cụ thể. | Chế độ đơn (APC được đánh bóng 8 độ) | Đa chế độ (đánh bóng phẳng PC) | ||||||
mất chèn (MPO) (IEC 61300-3-34) |
mất tiêu chuẩn:≤0,75dB(tối đa), ≤0,50dB(Điển hình) Tổn thất siêu thấp:≤0,35dB(tối đa), ≤0,20dB(Điển hình) |
mất tiêu chuẩn:≤0,6dB(tối đa), ≤0,50(Điển hình) Tổn thất siêu thấp:≤0,35dB(tối đa), ≤0,20dB(Điển hình) |
||||||
Suy hao chèn (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0,3dB | ≤0,3dB | ||||||
Mất mát trở lại (MPO) | ≥60dB(đánh bóng 8 độ) | ≥25dB | ||||||
Mất mát trở lại (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Độ bền | <0,3dB thay đổi điển hình, 200 giao phối | |||||||
khả năng hoán đổi cho nhau | ≤0,2dB | |||||||
Sức căng | >70N | |||||||
Chèn-kéo Kiểm tra | 500 lần, IL<0,5dB | |||||||
Nhiệt độ hoạt động (℃) | ·-40 đến + 85°C |
Đặc trưng:
Mất chèn thấp, mất mát trở lại cao | ||||||||
Đầu nối đa sợi quang dựa trên MT, các đầu nối và cụm đầu nối sợi quang 8,12 và 24 | ||||||||
Giải pháp kinh tế cho việc hủy sợi hàng loạt | ||||||||
Được thiết kế cho các ứng dụng SM và MM suy hao thấp và suy hao tiêu chuẩn | ||||||||
Có sẵn các tùy chọn cáp tròn chắc chắn, cáp hình bầu dục và ruy băng trần | ||||||||
Vỏ được mã hóa màu có sẵn để phân biệt loại sợi, loại đánh bóng và/hoặc loại đầu nối | ||||||||
Tốt về độ lặp lại và khả năng trao đổi |
Đăng kí:
Tất cả các Đầu nối MPO của OMC đều từ Senko/Nissin/Sumitomo.Cáp MPO-LC/SC/FC/ST Fanout 0,9mm là một loại cụm cáp mật độ cao thường được sử dụng trong ba lĩnh vực. | ||||||||
Ứng dụng Data Center với môi trường có mật độ cao | ||||||||
Cáp quang cho tòa nhà | ||||||||
Ứng dụng đầu nối bên trong trong thiết bị sợi quang. |
Cáp Hot MPO– LC Fanout 0.9mm của Zion Communication
mã Zion | Mô tả Si-ôn | |||||||
7236031 | ZCM16117X | Cáp vá 8F MPO(đực) -LC Fan-out 0.9mm 30-35cm | ||||||
7236032 | ZCM16127X | 12F MPO(đực) -LC Fan-out 0.9mm 30-35cm Cáp Patch | ||||||
7236033 | ZCM16157X | 24F MPO(đực) -LC Fan-out 0.9mm 30-35cm Cáp Patch | ||||||
7236034 | ZCM26117X | Cáp nối 8F MTP(đực) -LC Fan-out 0.9mm 30-35cm | ||||||
7236035 | ZCM26127X | Cáp nối 12F MTP(đực) -LC Fan-out 0.9mm 30-35cm | ||||||
7236036 | ZCM26157X | Cáp nối 24F MTP(đực) -LC Fan-out 0.9mm 30-35cm |
Quy tắc đặt tên & Thông tin xác nhận đơn hàng:
Kết nối | Kênh sợi quang |
Chi tiết vật liệu
bao bì
Gói cáp quang được bảo vệ tốt và dễ lấy này đã được OMC dán nhãn và đánh dấu là mặc định. Kích thước thùng carton tiêu chuẩn: 34 * 22 * 15 cm;44*34*24 cm ;54*39*34 cm .Thùng carton nào sẽ được sử dụng tùy thuộc vào số lượng hàng hóa.Đóng gói có thể được tùy chỉnh. | ||||||||
OEM/ODM dịch vụ cho bạn
1. Màu cáp, chữ in, chất liệu vỏ cáp, màu đầu nối | ||||||||
2. Nhãn OEM, Vòng nhận dạng, nhãn của cáp,hộp, nhãn vận chuyển | ||||||||
3. Mức chất lượng khác nhau. |
