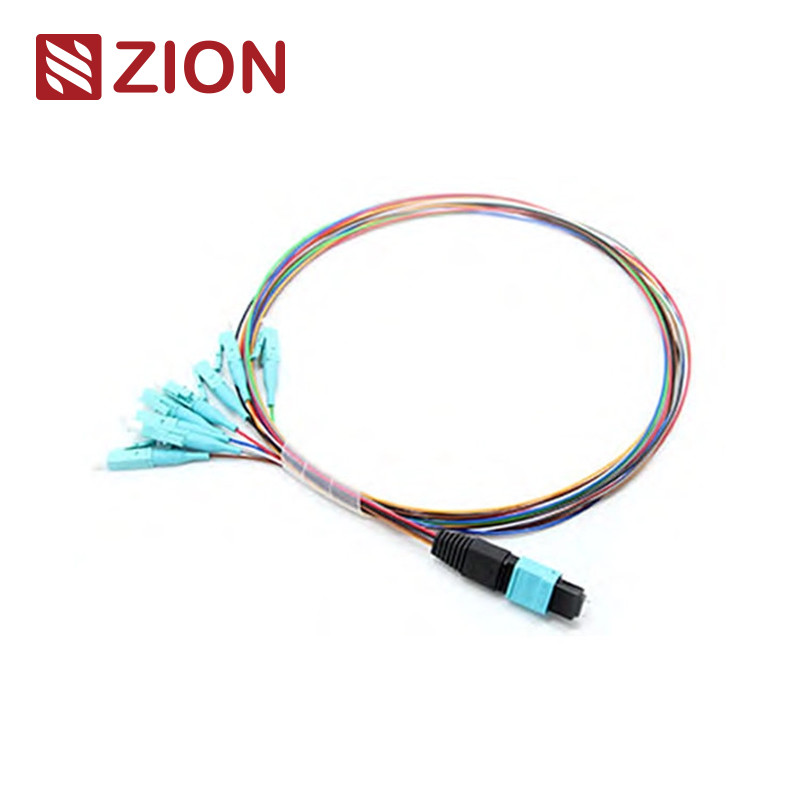

8 sợi MTP đến LC Fan-out Patch Cable
8F MTP ((nam) -LC Fan-out 0.9mm 30-35cm cáp vá
Nhãn hiệu sản phẩm
Mã Zion:ZCM16117X
Zion Mô tả:8F MTP ((nam) -LC Fan-out 0.9mm 30-35cm cáp vá
Kết nối MTP là một loại kết nối đẩy nhiều sợi được thiết kế cho môi trường mật độ cao. Hệ thống kết nối trước này chủ yếu được sử dụng trong trung tâm dữ liệu, các ứng dụng sợi đến tòa nhà,và kết nối nội bộ trong thiết bị phát tín hiệu quang học như 40G, 100G, và QSFP + mô-đun.
Các loại đầu nối MTP được phân biệt theo các quy định IEC 61754-7 theo số lõi, giới tính (nam/nữ) và loại bóng (PC hoặc APC).
Cáp dây chuyền 8 sợi này cho phép kết nối trực tiếp giữa các cổng QSFP + đến (4) SFP + mà không cần các tấm vá hoặc thân trung gian.Nó được thiết kế đặc biệt để vá sợi cao mật độ trong trung tâm dữ liệu nơi tối ưu hóa không gian và quản lý cáp đơn giản là rất quan trọng.
Tiêu chuẩn và thông số kỹ thuật công nghiệp
Tiêu chuẩn kết nối MTP
MTP đơn phương thức tham chiếu:EIA/TIA-604-5
Chi tiết nhà ở:SM APC: Máy kết nối màu xanh lá cây + boot màu đen (Standard Loss MTP)
SM APC: Máy kết nối màu vàng + boot màu đen (MTP mất mát siêu thấp)
MTP Multimode tham chiếu:EIA/TIA-604-5
Chi tiết nhà ở:OM1&OM2 PC: Kết nối màu beige + giày đen
OM3&OM4 PC: Kết nối Aqua + giày đen
OM3&OM4 PC: Heather Violet kết nối + giày đen
- Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
- Cáp cấu trúc theo TIA-568-C
- Phù hợp với kênh sợi 10G
- 40G và 100G IEEE 802.3 phù hợp
Các tiêu chuẩn kết nối khác
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 và JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 và JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 và JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 và JIS C5973
- E2000: IEC61754-15
Các loại sợi có sẵn
- MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Thông số kỹ thuật hiệu suất quang học
Mất tích nhập
MTP Singlemode (APC):
Mất tiêu chuẩn: ≤ 0,75dB ((max), ≤ 0,50dB ((thường)
Mất rất thấp: ≤0,35dB ((max), ≤0,20dB ((thường)
MTP Multimode (PC):
Mất tiêu chuẩn: ≤0,6dB (tối đa), ≤0,50 (thường)
Mất rất thấp: ≤0,35dB ((max), ≤0,20dB ((thường)
LC/SC/FC/ST đơn chế độ (APC):≤0,3dB
LC/SC/FC/ST Multimode (PC):≤0,3dB
Lợi nhuận mất mát
MTP Singlemode (APC):≥ 60dB
MTP Multimode (PC):≥25dB
LC/SC/FC/ST:APC≥60dB; UPC≥50dB
Thông số kỹ thuật cơ khí và môi trường
- Độ bền: <0,3dB thay đổi điển hình (200 lần giao phối)
- Khả năng hoán đổi: ≤ 0,2dB
- Thử nghiệm kéo-nhét: 500 lần, IL<0,5dB
- Độ bền kéo: > 70N
- Thời gian cắm: >600
- Nhiệt độ hoạt động: -40 °C đến +85 °C
Các đặc điểm chính
Mất thấp khi chèn, mất lợi nhuận cao
Bộ kết nối đa sợi dựa trên MT (4,8,12,24 sợi)
Giải pháp tiêu diệt hàng loạt kinh tế
Được thiết kế cho các ứng dụng mất mát thấp và mất mát tiêu chuẩn
Cáp tròn cứng, cáp hình bầu dục và các tùy chọn ruy băng trần
Các vỏ có mã màu để dễ dàng xác định
Khả năng lặp lại và trao đổi tuyệt vời
Ưu điểm sản phẩm
- Chất lượng cao - Sản xuất trước, được kiểm tra bằng tài liệu
- Tiết kiệm không gian - Độ kính nhỏ làm giảm khối lượng cáp trong trung tâm dữ liệu
Thời gian hiệu quả - Thiết kế Plug and play giảm thời gian cài đặt
Bộ cáp mật độ cao này được sử dụng trong ba lĩnh vực chính:
- Môi trường trung tâm dữ liệu mật độ cao
- Ứng dụng sợi trong tòa nhà
- Các kết nối nội bộ trong thiết bị sợi quang
Kích thước hộp tiêu chuẩn: 34 × 22 × 15 cm; 44 × 34 × 24 cm; 54 × 39 × 34 cm. Lựa chọn hộp phụ thuộc vào số lượng đặt hàng. Bao bì tùy chỉnh có sẵn.
