Cáp quang nhảy MTP-LC Fan-out 12 sợi 0.9mm 30-35cm cho Trung tâm dữ liệu mật độ cao

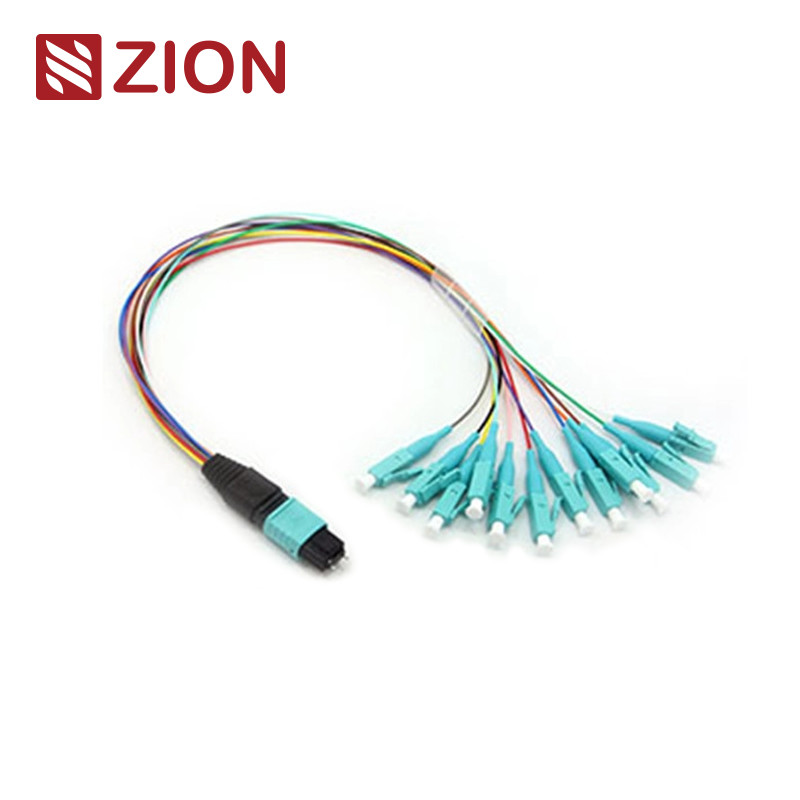

Cáp vá 12F MTP(đực) - LC Fan-out 0.9mm 30-35cm

Đầu nối MTP là một loại đầu nối đẩy đa sợi được thiết kế cho môi trường mật độ cao. Hệ thống này chủ yếu được sử dụng trong các trung tâm dữ liệu, các ứng dụng cáp quang đến tòa nhà và các kết nối bên trong thiết bị thu phát quang như thiết bị 40G, 100G và QSFP+.

Các loại đầu nối MTP được phân biệt theo quy định IEC 61754-7 theo số lõi (số lượng mảng), giới tính (Đực/Cái) và phân cực (PC hoặc APC).

Cáp Fan-out 12F MTP-LC 0.9mm này được thiết kế đặc biệt cho:

• Hệ thống 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4
• Môi trường trung tâm dữ liệu mật độ cao
• Các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G
• Kết nối (6) SFP+ vào bảng điều hợp MTP và hệ thống trunk MTP

• Tuân thủ Tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5)
• Hệ thống cáp có cấu trúc theo TIA-568-C
• Tuân thủ 10G Fiber Channel
• Tuân thủ 40G và 100G IEEE 802.3

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 và JIS C5973
• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 và JIS C5973
• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 và JIS C5973
• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 và JIS C5973
• E2000: IEC61754-15

• G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

• Tổn hao chèn (LC/SC/FC/ST) Chế độ đơn: ≤0.3dB
• Tổn hao chèn (LC/SC/FC/ST) Multimode: ≤0.3dB
• Tổn hao phản hồi (MTP) Singlemode: ≥60dB
• Tổn hao phản hồi (MTP) Multimode: ≥25dB
• Tổn hao phản hồi (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
• Độ bền:<0.3dB thay đổi điển hình (200 lần giao phối)
• Khả năng thay thế: ≤0.2dB
• Kiểm tra chèn-kéo: 500 lần, IL＜0.5dB
• Độ bền kéo: >70N
• Số lần cắm: >600
• Nhiệt độ hoạt động Singlemode: -40°C đến +85°C

• Tổn hao chèn thấp, tổn hao phản hồi cao
• Đầu nối đa sợi dựa trên MT với 4,8,12 và 24 đầu cuối sợi
• Giải pháp kinh tế để chấm dứt hàng loạt sợi
• Được thiết kế cho các ứng dụng SM và MM tổn hao thấp và tổn hao tiêu chuẩn
• Các tùy chọn cáp tròn, cáp hình bầu dục và ruy băng trần
• Vỏ được mã hóa màu để dễ dàng nhận biết loại sợi và loại đánh bóng
• Khả năng lặp lại và khả năng trao đổi tuyệt vời

• Chất lượng cao - Được chấm dứt trước tại nhà máy, được kiểm tra và đóng gói với báo cáo thử nghiệm
• Giảm khối lượng cáp - Đường kính nhỏ giúp cải thiện điều hòa không khí trong các trung tâm dữ liệu
• Tiết kiệm thời gian - Thiết kế cắm và chạy giúp giảm đáng kể thời gian cài đặt

Tất cả các đầu nối MTP OMC đều có nguồn gốc từ Senko/Nissin/Sumitomo. Cụm cáp mật độ cao này được sử dụng trong ba lĩnh vực chính:

• Môi trường trung tâm dữ liệu mật độ cao
• Cài đặt cáp quang đến tòa nhà
• Các ứng dụng đầu nối bên trong trong thiết bị sợi quang

• ZCM16117: Cáp vá 8F MPO(đực) -LC Fan-out 0.9mm 30-35cm
• ZCM16127: Cáp vá 12F MPO(đực) -LC Fan-out 0.9mm 30-35cm
• ZCM16157: Cáp vá 24F MPO(đực) -LC Fan-out 0.9mm 30-35cm
• ZCM26117: Cáp vá 8F MTP(đực) -LC Fan-out 0.9mm 30-35cm
• ZCM26127: Cáp vá 12F MTP(đực) -LC Fan-out 0.9mm 30-35cm
• ZCM26157: Cáp vá 24F MTP(đực) -LC Fan-out 0.9mm 30-35cm

Gói cáp quang này được thiết kế để dễ dàng xử lý và bảo vệ, được OMC dán nhãn và đánh dấu theo tiêu chuẩn.

Kích thước thùng carton tiêu chuẩn: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Việc lựa chọn thùng carton phụ thuộc vào số lượng đặt hàng. Bao bì tùy chỉnh có sẵn.

Các tùy chọn tùy chỉnh bao gồm:

• Màu cáp, in văn bản, vật liệu vỏ cáp
• Tùy chỉnh màu đầu nối
• Ghi nhãn OEM, vòng nhận dạng, nhãn cáp
• Hộp tùy chỉnh và dấu hiệu vận chuyển
• Các mức chất lượng khác nhau có sẵn
