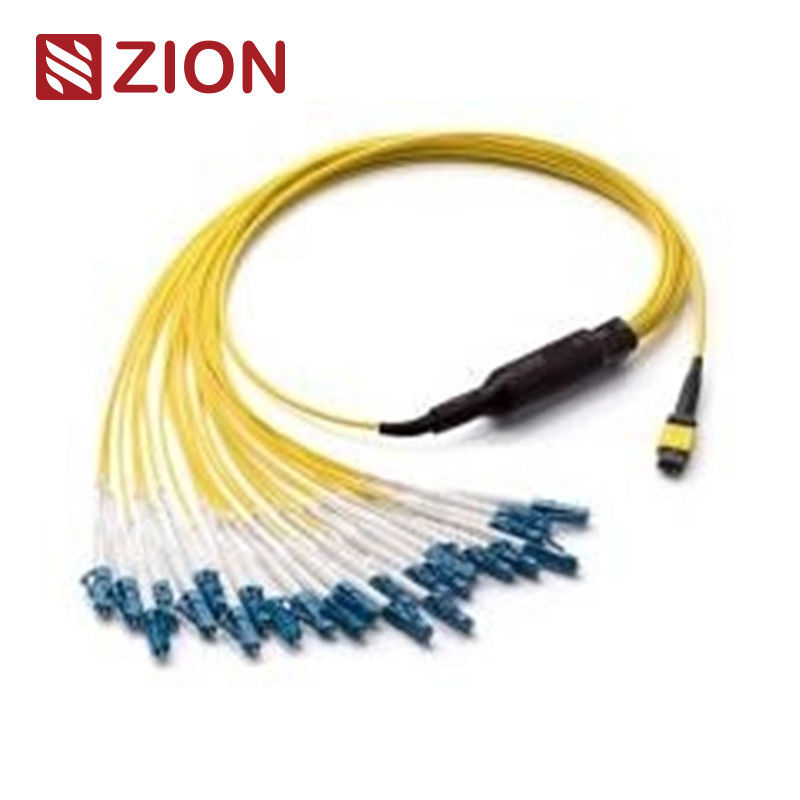

24 sợi MPO đến LC Singlemode Fiber Optic MPO-LC 2.0mm Cáp khai thác thẳng

Mã Zion: ZCM11A52HIAX️24F MPO SM Sợi quang MPO-LC 2,0mm dây chuyền dây chuyền thẳng

Đây là mộtMPO 24 sợi (Push On đa sợi) đến LCdây cáp dây chuyền thẳng với2.0mmcáp, được thiết kế cho các ứng dụng sợi quang mật độ cao trong trung tâm dữ liệu.

Tính năng sản phẩm

• Số lượng sợi: 24 sợi (MPO đến LC)
• Bộ kết nối:
  • MPO (phụ nữ)ở một đầu,LC(uniboot hoặc simplex) ở phía bên kia.
  • Các đầu nối LC có sẵn dưới dạng 12x LC uniboot và 24x LC simplex.
• Loại cáp: 2,0mm dây chuyền thẳng, cung cấp một thiết kế nhỏ gọn để tiết kiệm không gian và dễ dàng quản lý cáp.
• Chiều dài: Có sẵn các chiều dài tùy chỉnh, với các cáp thường phù hợp về chiều dài.
• Ứng dụng:
  • Lý tưởng cho môi trường mật độ cao như trung tâm dữ liệu.
  • Tối ưu hóa cho40G QSFP+ PLR4đến10G SFP + LR quang họckết nối trực tiếp.
  • Hoàn hảo choGiải pháp liên kết CXP/CFP 100GBASE-SR10và100GBASE-LR4.
  • Thích hợp cho10/40/100Gcác ứng dụng mạng.
  • Sử dụng để kết nối(12) SFP+vào bảng điều chỉnh MPO hoặc thân MPO.

Tiêu chuẩn công nghiệp bộ kết nối MPO

• Chế độ đơn (APC):
  • Bộ kết nối SM APC với vỏ màu xanh lá cây cho mất mát tiêu chuẩn, hoặc vỏ màu vàng cho mất mát siêu thấp.
• Multimode (PC):
  • OM1 & OM2: Các đầu nối màu beige để giảm tiêu chuẩn.
  • OM3 & OM4: Kết nối Aqua cho tiêu chuẩn và mất mát siêu thấp, hoặc Heather Violet cho mất mát tiêu chuẩn.

Các kết nối khác tiêu chuẩn công nghiệp

• SC: TIA/EIA, FOCIS3, GR-326, IEC61754-4
• LC: TIA/EIA, FOCIS10, GR-326, IEC61754-20
• FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13
• ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2
• E2000: IEC61754-15

Thông số kỹ thuật quang học

• Mất tích nhập (MPO):
  • Mất tiêu chuẩn: ≤0,75dB (tối đa), ≤0,50dB (thường)
  • Mất rất thấp: ≤0,35dB (tối đa), ≤0,20dB (thường)
• Mất tích nhập (LC/SC/FC/ST):
  • ≤ 0,3dB (IEC 61300-3-6)
• Lợi nhuận lỗ (MPO): ≥60dB (8 độ đánh bóng)
• Lợi nhuận lỗ (LC/SC/FC/ST):
  • APC ≥60dB, UPC ≥50dB
• Độ bền: <0,3dB thay đổi điển hình sau 200 lần giao phối
• Độ bền kéo: > 70N
• Nhiệt độ hoạt động: -40°C đến +85°C

Các đặc điểm chính

• Mất ít chènĐảm bảo truyền tín hiệu tối ưu với tổn thất trả lại cao.
• Mất lợi nhuận cao: Cung cấp hiệu suất tuyệt vời cho các mạng tốc độ cao.
• Bộ kết nối đa sợi dựa trên MT: Hỗ trợ 4, 8, 12 và 24 kết thúc kết nối sợi.
• Tiết kiệm không gian: Thiết kế nhỏ gọn làm giảm khối lượng cáp, cải thiện lưu lượng không khí và giảm nhu cầu quản lý cáp phức tạp.
• Được kết thúc và thử nghiệm trước: Mỗi dây cáp được sản xuất trước và được kiểm tra để đảm bảo chất lượng, với báo cáo thử nghiệm.

Ứng dụng

• Trung tâm dữ liệu mật độ cao: Tối ưu hóa cho môi trường nơi quản lý không gian và cáp là rất quan trọng.
• Sợi quang đến tòa nhà: Đối với các ứng dụng liên quan đến việc triển khai sợi cho các tòa nhà.
• Ứng dụng kết nối nội bộ trong thiết bị sợi: Được sử dụng cho các kết nối nội bộ trong các thiết bị mạng như chuyển mạch và bộ định tuyến.

Quy tắc đặt tên và thông tin xác nhận đơn đặt hàng:

Các dây cáp dây chuyền thẳng MPO-LC nóng của Zion Communication

Các kênh sợi kết nối

Ba phương pháp kết nối giúp duy trì độ cực MTP/MPO đúng

MPO 24 x LC cấu trúc đơn giản-Loại 1

MPO 12 x LC Duplex cấu trúc-Type 2-Type A

MPO 12 x LC Duplex cấu trúc-Type 2-Type B

MPO 12 x LC Duplex cấu trúc-Type 2-Type C

MPO ¢Đường cực cho MPO ¢12 x cấu trúc LC Uniboot-Loại 3

Thông tin chi tiết về vật liệu

Bao bì

Gói cáp quang sợi dễ dàng và được bảo vệ tốt này đã được nhãn và đánh dấu bởi OMC như là mặc định.

Kích thước hộp tiêu chuẩn: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.

Bao bì có thể được tùy chỉnh.

Dịch vụ OEM / ODM cho bạn

• Màu cáp, chữ in, vật liệu của áo khoác cáp, màu của đầu nối
• Nhãn hiệu OEM, Nhẫn nhận dạng, Nhãn hiệu cáp,hộp, dấu hiệu vận chuyển
• Chất lượng khác nhau.
