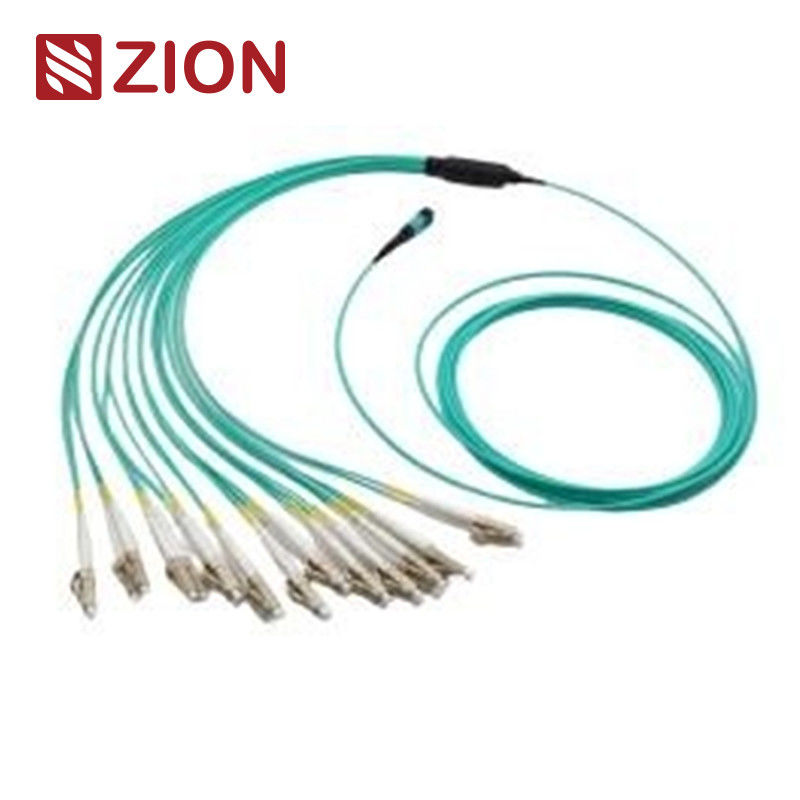

8 sợi MPO TO LC OM3 Cáp quang MPO-LC 2.0mm Cáp khai thác thẳng

Mã và mô tả của Zion

Mã Zion: ZCM11A17HAAX

Mô tả:

CácZCM11A17HAAXlà một8F MPO OM3 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng, chủ yếu được sử dụng cho dữ liệu mật độ cao

Ứng dụng trung tâm, kết nối xây dựng sợi quang và kết nối nội bộ trong thiết bị thu truyền quang như QSFP + và 10G

SFP + LR quang học.

Các đặc điểm chính

• MPO (Push On đa sợi)kết nối: Một kết nối sợi mật độ cao thường được sử dụng trong trung tâm dữ liệu và mạng quang học.
• Loại sợi: 8 sợi MPO đến 4xLC uniboot hoặc simplex (4xLC) dây cáp.
• Hiệu suất: Tối ưu hóa cho40G QSFP+ PLR4 đến 10G SFP+ LRkết nối trực tiếp quang học, loại bỏ sự cần thiết của các tấm vá hoặc

thân trung gian.

• Thiết kế: Cáp dây chuyền thẳng với tổn thất chèn thấp và tổn thất trả lại cao, đảm bảo hiệu suất và độ tin cậy cao.
• Ứng dụng: Lý tưởng cho kết nối trực tiếp trong trung tâm dữ liệu, loại bỏ sự lộn xộn và cải thiện quản lý cáp.
• Tiêu chuẩn tuân thủ:
  • Gặp gỡIEC-61754-7,IEC-61755,TIA-604-5 (FOCIS5), vàTIA-568-Ctiêu chuẩn.
  • 10G Fiber Channel và40G, 100G IEEE 802.3tuân thủ.
• Các thông số kỹ thuật về đầu nối:
  • MPO Singlemode (APC)Kết nối: Xanh cho MPO mất mát tiêu chuẩn và vàng cho MPO mất mát siêu thấp.
  • MPO Multimode (PC)Kết nối: Aqua cho OM3 & OM4, Heather Violet cho OM3 & OM4 PC.

Bộ kết nối tiêu chuẩn công nghiệp

• MPO đơn chế độ: IEC 61754-7 (SM APC: các kết nối màu xanh lá cây + giày đen / SM APC: các kết nối màu vàng + giày đen)
• MPO Multimode: IEC 61754-7 (OM1 & OM2 PC: kết nối màu beige + giày đen, OM3 & OM4 PC: kết nối Aqua + giày đen)
• Các bộ kết nối khác: SC, LC, FC, ST và E2000 đáp ứng các tiêu chuẩn công nghiệp tương ứng (TIA/EIA, FOCIS3, FOCIS10, GR-326 v.v.).

Thông số kỹ thuật quang học

• Mất tích nhập:
  • Mất tiêu chuẩn MPO (Singlemode) ≤0,75dB, mất mát siêu thấp ≤0,35dB
  • LC/SC/FC/ST ≤0.3dB
• Lợi nhuận mất mát:
  • MPO ≥60dB (Singlemode), LC/SC/FC/ST APC ≥60dB, UPC ≥50dB
• Độ bền:
  • Ít hơn 0.3dB thay đổi sau 200 lần giao phối, với 500 chu kỳ chèn-kéo.
  • Độ bền kéo > 70N.
• Nhiệt độ hoạt động: -40°C đến +85°C

Lợi ích

• Chất lượng cao: Xây dựng trước, thử nghiệm và đóng gói với báo cáo thử nghiệm để kiểm soát chất lượng.
• Tiết kiệm không gian: Cáp đường kính nhỏ làm giảm khối lượng và cải thiện hiệu quả điều hòa không khí trong trung tâm dữ liệu.
• Tiết kiệm thời gian: Thiết kế Plug-and-play để lắp đặt nhanh chóng mà không cần thêm các tấm vá.

Ứng dụng

• Phân tích sợi cao ở các trung tâm dữ liệu.
• Kết nối trực tiếp choQSFP+ đến SFP+quang học, đơn giản hóa và tối ưu hóa kết nối mạng tốc độ cao.
• Các kết nối sợi quang trong các tòa nhà và giữa các thiết bị sợi để sử dụng nội thất.

Quy tắc đặt tên và thông tin xác nhận đơn đặt hàng:

Các dây cáp dây chuyền thẳng MPO-LC nóng của Zion Communication

• 7236037 ZCM11A12HIAX: 8F MPO SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236038 ZCM11A22HIAX: 12F MPO SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236039 ZCM11A52HIAX: 24F MPO SM Sợi quang MPO-LC 2.0mm dây chuyền thẳng
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236041 ZCM11A27HAAX: 12F MPO OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236042 ZCM11A57HAAX: 24F MPO OM3 Sợi quang MPO-LC 2.0mm dây chuyền thẳng
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236045 ZCM11A58HMAX: 24F MPO OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236046 ZCM21A12HIAX: 8F MTP SM Sợi quang MPO-LC 2.0mm dây chuyền thẳng
• 7236047 ZCM21A22HIAX: 12F MTP SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236048 ZCM21A52HIAX: 24F MTP SM Sợi quang MPO-LC 2.0mm dây chuyền thẳng
• 7236049 ZCM21A17HAAX: 8F MTP OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236050 ZCM21A27HAAX: 12F MTP OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236051 ZCM21A57HAAX: 24F MTP OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236053 ZCM21A28HMAX: 12F MTP OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236054 ZCM21A58HMAX: 24F MTP OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

Các kênh sợi kết nối

Ba phương pháp kết nối giúp duy trì độ cực MTP/MPO đúng

MPO 8 x LC cấu trúc đơn giản-Loại 1

MPO 4 x LC Duplex cấu trúc loại 2

MPO 4 x Uniboot cấu trúc LC-Type 3

Thông tin chi tiết về vật liệu

Bao bì

Gói cáp quang sợi dễ dàng và được bảo vệ tốt này đã được nhãn và đánh dấu bởi OMC như là mặc định.

Kích thước hộp tiêu chuẩn: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.

Bao bì có thể được tùy chỉnh.

Dịch vụ OEM / ODM cho bạn

• Màu cáp, chữ in, vật liệu của áo khoác cáp, màu của đầu nối
• Nhãn hiệu OEM, Nhẫn nhận dạng, Nhãn hiệu cáp,hộp, dấu hiệu vận chuyển
• Chất lượng khác nhau.
