| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | HELLOSIGNAL® OR OEM |
| Số lượng đặt hàng tối thiểu: | 50 CHIẾC |
| chi tiết đóng gói: | 10 PC / Túi nhựa |
| Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | không giới hạn |
| Độ bền: | <0,3dB thay đổi điển hình, 200 giao phối | khả năng hoán đổi cho nhau: | ≤0,2dB |
|---|---|---|---|
| Chèn-kéo Kiểm tra: | 500 lần, IL＜0,5dB | Độ bền kéo: | >70N |
| Nhiệt độ hoạt động (℃）: | -40 đến +85°C |
Mã Zion:ZCM11A57HAAX

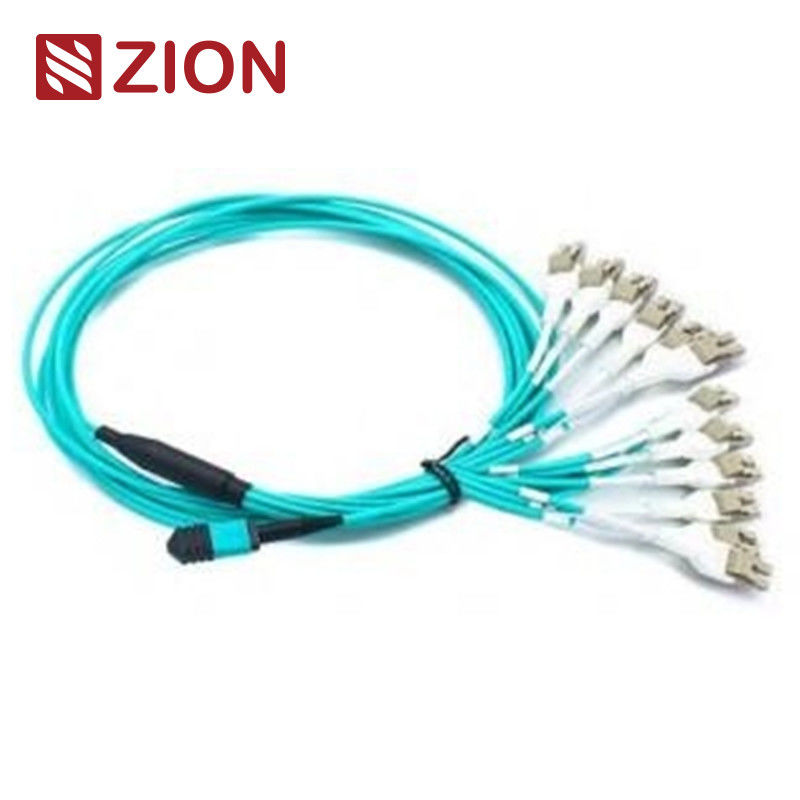

Zion Mô tả:24F MPO OM3 Sợi quang MPO-LC 2.0mm dây chuyền thẳng
Kết nối MPO là một loại kết nối sợi. MPO (Multi-Fiber Push On) là một loại kết nối sợi đa lõi.Hệ thống kết nối trước sợi MPO mật độ cao hiện nay chủ yếu được sử dụng trong ứng dụng môi trường mật độ cao của trung tâm dữ liệu, việc áp dụng sợi quang vào tòa nhà và các ứng dụng kết nối nội bộ bên trong thiết bị máy thu quang như thiết bị quang, 40G, 100G, QSFP +.
Các loại đầu nối MPO được phân biệt theo các quy định IEC 61754-7: số lõi (số mảng), đầu nam (Nam, nữ), cực (PC hoặc APC).
24 lõi MPO nữ đến 12 LC Duplex (( 12xLC uniboot;24 LC Simplex) 24F MPO- LC / SC / FC / ST Cáp dây chuyền thẳng được kết thúc với MPO và kết nối LC / SC / FC / ST ở cả hai đầu.
24pcs ((12pcs cho LC uniboot;24 LC Simplex) cáp phân khúc được tối ưu hóa cho kết nối trực tiếp quang học 40G QSFP + PLR4 đến 10G SFP + LR và các ứng dụng trung tâm dữ liệu mật độ cao. có cùng chiều dài.Nó được thiết kế đặc biệt để vá sợi cao mật độ trong trung tâm dữ liệu cần tiết kiệm không gian và giảm các vấn đề quản lý cáp.
24F MPO- LC / SC / FC / ST Cáp dây chuyền thẳng được thiết kế cho giải pháp kết nối 100GBASE-SR10 CXP / CFP, 100GBASE-LR4 và trung tâm dữ liệu mật độ cao.Nó được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G. Cáp dây chuyền 24 Fiber này được sử dụng để kết nối (12) SFP + vào bảng điều chỉnh MPO và thân MPO.
MPO đơn chế độGhi chú:IEC 61754-7
MPO đơn chế độChi tiết nhà ở:SM APC: Máy kết nối màu xanh lá cây + boot màu đen (Standard Loss MPO)
SM APC: Máy kết nối màu vàng + boot màu đen (Super low loss MPO)
MPO MultimodeGhi chú:IEC 61754-7
MPO MultimodeChi tiết nhà ở:OM1&OM2 PC: Các đầu nối màu beige + giày đen (MPO mất mát tiêu chuẩn)
OM3&OM4 PC: Kết nối Aqua + giày đen (Standard&Super MPO mất mát thấp)
OM3&OM4 PC: Heather Violet kết nối + giày đen (MPO tiêu chuẩn mất mát)
24F MPO- LC / SC / FC / ST Cáp dây chuyền thẳng được thiết kế cho giải pháp kết nối 100GBASE-SR10 CXP / CFP, 100GBASE-LR4 và trung tâm dữ liệu mật độ cao.Nó được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.Cáp dây chuyền 24 Fiber này được sử dụng để kết nối (12) SFP + vào bảng điều chỉnh MPO và thân MPO.
Tất cả các bộ kết nối MPO của OMC đều đến từ Senko / Nissin / Sumitomo.
Quy tắc đặt tên và thông tin xác nhận đơn đặt hàng:
Các dây cáp dây chuyền thẳng MPO-LC nóng của Zion Communication
Các kênh sợi kết nối
Ba phương pháp kết nối giúp duy trì độ cực MTP/MPO đúng
MPO 24 x LC cấu trúc đơn giản-Loại 1
MPO 12 x LC Duplex cấu trúc-Type 2-Type A
MPO 12 x LC Duplex cấu trúc-Type 2-Type B
MPO 12 x LC Duplex cấu trúc-Type 2-Type C
MPO ¢Đường cực cho MPO ¢12 x cấu trúc LC Uniboot-Loại 3
Thông tin chi tiết về vật liệu
Gói cáp quang sợi dễ dàng và được bảo vệ tốt này đã được nhãn và đánh dấu bởi OMC như là mặc định.
Kích thước hộp tiêu chuẩn: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.
Bao bì có thể được tùy chỉnh.
