Cáp quang 8 sợi MTP sang LC Single Mode
Cáp harness thẳng 8 sợi MTP mật độ cao được thiết kế cho các ứng dụng trung tâm dữ liệu và kết nối thiết bị thu phát quang.
Thông tin sản phẩm Zion
Mã Zion: ZCM21A12HIAX

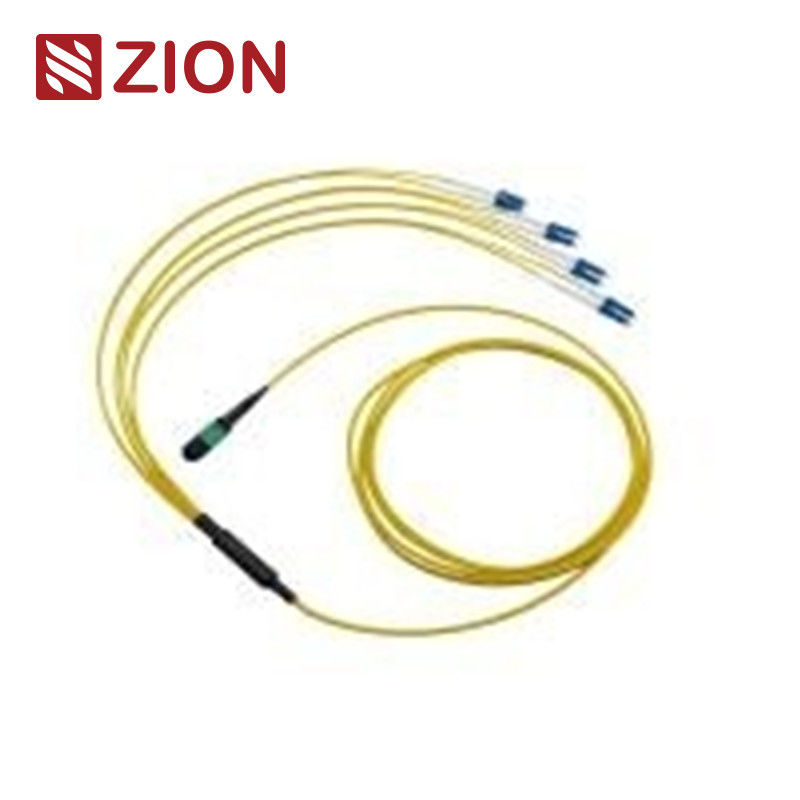

Mô tả: Cáp harness thẳng 8F MTP SM Fiber Optic MTP-LC 2.0mm
Đầu nối MTP (Multi-Fiber Push On) là một hệ thống đầu nối sợi đa lõi mật độ cao, chủ yếu được sử dụng trong môi trường trung tâm dữ liệu, các ứng dụng sợi đến tòa nhà và các kết nối bên trong thiết bị thu phát quang hỗ trợ các công nghệ 40G, 100G và QSFP+.
Thông số kỹ thuật đầu nối
Đầu nối Singlemode MTP
Tiêu chuẩn tham chiếu: EIA/TIA-604-5
Chi tiết vỏ:
• SM APC: Đầu nối màu xanh lá cây + ống bọc màu đen (MTP tổn hao tiêu chuẩn)
• SM APC: Đầu nối màu vàng + ống bọc màu đen (MTP tổn hao siêu thấp)
Đầu nối Multimode MTP
Tiêu chuẩn tham chiếu: EIA/TIA-604-5
Chi tiết vỏ:
• OM1 & OM2 PC: Đầu nối màu be + ống bọc màu đen
• OM3 & OM4 PC: Đầu nối màu xanh ngọc lam + ống bọc màu đen
• OM3 & OM4 PC: Đầu nối màu tím hoa cà + ống bọc màu đen
Tiêu chuẩn tuân thủ
- Đáp ứng Tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Tuân thủ TIA-604-5(FOCIS5)
- Hệ thống cáp có cấu trúc theo TIA-568-C
- Tuân thủ 10G Fiber Channel
- 40G và 100G IEEE 802.3
Tiêu chuẩn đầu nối bổ sung
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 và JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 và JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 và JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 và JIS C5973
- E2000: IEC61754-15
Các cấu hình có sẵn
Có sẵn cho sợi đơn mode G657A1, G657A2/B2, G657B3 và sợi đa mode OM1, OM2, OM3, OM4, OM5 với các kết hợp đầu nối MTP sang LC, SC, FC, ST và E2000.
Thông số kỹ thuật hiệu suất quang học
| Thông số |
Singlemode (APC) |
Multimode (PC) |
| Tổn hao chèn (MPO) |
Tiêu chuẩn: ≤0.75dB (tối đa), ≤0.50dB (điển hình)
Siêu thấp: ≤0.35dB (tối đa), ≤0.20dB (điển hình) |
Tiêu chuẩn: ≤0.6dB (tối đa), ≤0.50dB (điển hình)
Siêu thấp: ≤0.35dB (tối đa), ≤0.20dB (điển hình) |
| Tổn hao chèn (LC/SC/FC/ST) |
≤0.3dB |
≤0.3dB |
| Tổn hao phản xạ (MPO) |
≥60dB |
≥25dB |
| Tổn hao phản xạ (LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
≥35dB |
Thông số kỹ thuật cơ học
- Độ bền:<0.3dB thay đổi điển hình (200 lần giao phối)
- Khả năng hoán đổi: ≤0.2dB
- Kiểm tra chèn-kéo: 500 lần, IL <0.5dB
- Độ bền kéo: >70N
- Số lần cắm: >600
- Nhiệt độ hoạt động: -40°C đến +85°C
Các tính năng chính
- Tổn hao chèn thấp, hiệu suất tổn hao phản xạ cao
- Đầu nối đa sợi dựa trên MT với 4, 8, 12 và 24 đầu cuối sợi
- Giải pháp kinh tế để chấm dứt hàng loạt sợi
- Được thiết kế cho các ứng dụng SM và MM tổn hao thấp và tổn hao tiêu chuẩn
- Tùy chọn cáp tròn, cáp hình bầu dục và ruy băng trần
- Vỏ được mã hóa màu để dễ dàng nhận dạng loại sợi
- Khả năng lặp lại và trao đổi tuyệt vời
Ứng dụng
Được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G, bao gồm kết nối 40G LR4 PSM, 40GBASE-SR4 và 40G QSFP+ PLR4. Lý tưởng cho các kết nối trực tiếp giữa các cổng QSFP+ sang (4) SFP+ mà không cần bảng vá trung gian.
Phương pháp kết nối
MTP - Cấu trúc 8 x LC Simplex (Loại 1)
MTP - Cấu trúc 4 x LC Duplex (Loại 2)
MTP - Cấu trúc 4 x Uniboot LC (Loại 3)
Các mẫu cáp MTP-LC phổ biến
Zion Communication cung cấp một loạt các loại cáp harness thẳng MTP-LC bao gồm các biến thể đơn mode và đa mode trong cấu hình 8F, 12F và 24F với nhiều loại sợi khác nhau (SM, OM3, OM4).
Đóng gói
Bao bì bảo vệ tiêu chuẩn với nhãn OMC. Có sẵn trong nhiều kích thước thùng carton (34×22×15 cm, 44×34×24 cm, 54×39×34 cm) với các tùy chọn đóng gói có thể tùy chỉnh.
Dịch vụ OEM/ODM
- Màu cáp, in ấn và vật liệu vỏ tùy chỉnh
- Nhãn OEM, vòng nhận dạng và nhãn cáp
- Bao bì và nhãn vận chuyển tùy chỉnh
- Các mức chất lượng khác nhau có sẵn
Thư viện sản phẩm
|
Cáp vá 8F MPO(đực) -LC Fan-out 0.9mm 30-35cm |
|
Cáp vá 12F MPO(đực) -LC Fan-out 0.9mm 30-35cm"> |
|
Cáp vá 24F MPO(đực) -LC Fan-out 0.9mm 30-35cm"> |
