Độ bền: | <0,3dB thay đổi điển hình, 200 giao phối | khả năng hoán đổi cho nhau: | ≤0,2dB |
---|---|---|---|
Chèn-kéo Kiểm tra: | Trên 600 lần, IL<0,5dB | Sức căng: | >70N |
Nhiệt độ hoạt động (℃): | -40 đến +85°C | ||
Điểm nổi bật: | Cáp khai thác thẳng 12F 2.0mm,Cáp quang OM4 12 lõi |
mã Zion | Mô tả Si-ôn | |||||||

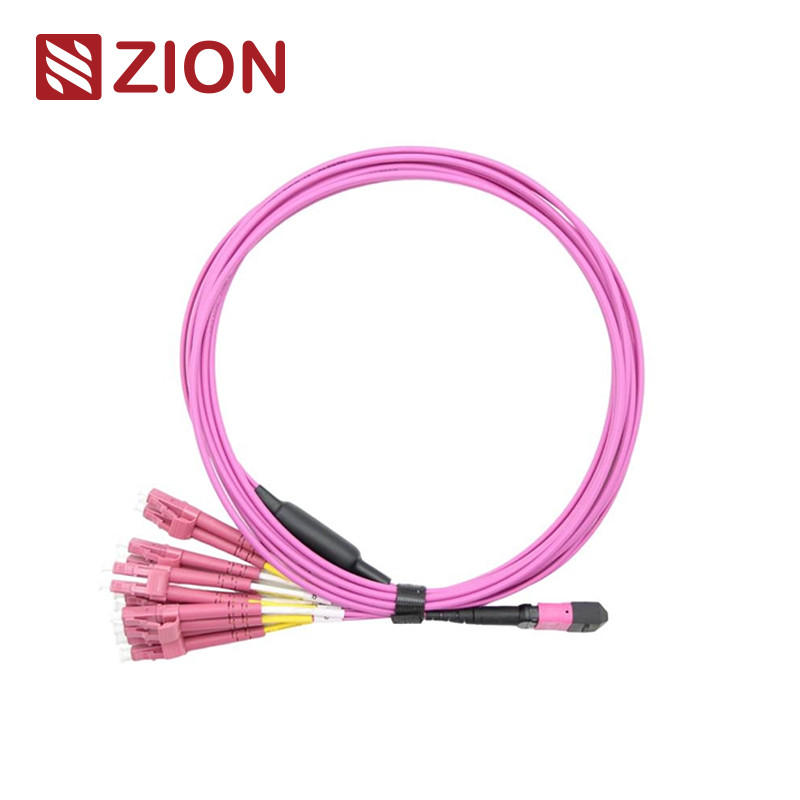

ZCM21A28HAAX | Cáp khai thác thẳng 12F MTP OM4 MTP-LC 2.0mm | |||||||
Đầu nối MTP là một loại đầu nối cáp quang.MTP (Multi-Fiber Push On) là loại đầu nối cáp quang đa lõi.Hệ thống kết nối trước sợi mật độ cao MTP hiện chủ yếu được sử dụng trong ứng dụng môi trường mật độ cao của trung tâm dữ liệu, ứng dụng cáp quang cho tòa nhà và các ứng dụng kết nối nội bộ bên trong thiết bị thu phát quang như thiết bị quang , 40G, 100G, QSFP+. | ||||||||
Các loại đầu nối MTP được phân biệt theo quy định của EIA/TIA-604-5: số lõi (số mảng), đầu đực (Male, Female), cực tính (PC hoặc APC). | ||||||||
12 lõi MTP đến 6 LC Duplex ( 6xLC uniboot; 12 LC Simplex) Cụm cáp khai thác thẳng. Cáp khai thác thẳng MTP- LC/SC/FC/ST được kết thúc bằng MTP và đầu nối LC/SC/FC/ST ở cả hai đầu.Cáp quạt 12 chiếc (6 chiếc cho LC uniboot; 12 LC Simplex) được tối ưu hóa cho kết nối trực tiếp quang học 40G QSFP+ PLR4 đến 10G SFP+ LR và các ứng dụng trung tâm dữ liệu mật độ cao.có cùng độ dài.Nó được thiết kế đặc biệt để vá sợi quang mật độ cao trong các trung tâm dữ liệu cần tiết kiệm không gian và giảm các rắc rối về quản lý cáp. | ||||||||
Cáp khai thác thẳng 12F MTP- LC/SC/FC/ST được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 và trung tâm dữ liệu mật độ cao.Nó được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G. |
Tiêu chuẩn công nghiệp của kết nối:
Kết nối | Thẩm quyền giải quyết | Chi tiết nhà ở | ||||||
MTP Chế độ đơn | EIA/TIA-604-5 | SM APC: Đầu nối màu xanh lá cây + khởi động màu đen (MTP mất tiêu chuẩn) SM APC: Đầu nối màu vàng + khởi động màu đen (MTP suy hao siêu thấp) |
||||||
MTP đa chế độ | EIA/TIA-604-5 | OM1&OM2 PC: Đầu nối màu be + khởi động màu đen (MTP mất tiêu chuẩn) OM3&OM4 PC: Đầu nối Aqua+khởi động đen (MTP tiêu chuẩn và siêu thấp) PC OM3 & OM4: Đầu nối Heather Violet + khởi động màu đen (MTP mất tiêu chuẩn) |
Đạt tiêu chuẩn IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Cáp có cấu trúc tuân thủ TIA-604-5(FOCIS5) trên mỗi TIA-568-C | ||||||||
Tuân thủ kênh sợi quang 10G | ||||||||
40G và 100G IEEE 802.3 |
Tiêu chuẩn công nghiệp của các đầu nối khác:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 và JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 và JIS C5973. | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 và JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 và JIS C5973, v.v. | ||||||||
E2000: IEC61754-15 |
Có sẵn cho
G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 |
Thông số kỹ thuật quang học:
Các mục cụ thể. | Chế độ đơn (APC được đánh bóng 8 độ) | Đa chế độ (đánh bóng phẳng PC) | ||||||
mất chèn (MTP) (IEC 61300-3-34) |
mất tiêu chuẩn:≤0,75dB(tối đa), ≤0,50dB(Điển hình) Tổn thất siêu thấp:≤0,35dB(tối đa), ≤0,20dB(Điển hình) |
mất tiêu chuẩn:≤0,6dB(tối đa), ≤0,50(Điển hình) Tổn thất siêu thấp:≤0,35dB(tối đa), ≤0,20dB(Điển hình) |
||||||
Suy hao chèn (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0,3dB | ≤0,3dB | ||||||
Mất mát trở lại (MTP) | ≥60dB(đánh bóng 8 độ) | ≥25dB | ||||||
Mất mát trở lại (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Độ bền | <0,3dB thay đổi điển hình, 200 giao phối | |||||||
khả năng hoán đổi cho nhau | ≤0,2dB | |||||||
Chèn-kéo Kiểm tra | Trên 600 lần, IL<0,5dB | |||||||
Sức căng | >70N | |||||||
Nhiệt độ hoạt động (℃) | ·-40 đến + 85°C |
Đặc trưng:
Mất chèn thấp, mất mát trở lại cao | ||||||||
Đầu nối đa sợi quang dựa trên MT, các cụm và đầu cuối của đầu nối sợi quang 4,8,12 và 24 | ||||||||
Giải pháp kinh tế cho việc hủy sợi hàng loạt | ||||||||
Được thiết kế cho các ứng dụng SM và MM suy hao thấp và suy hao tiêu chuẩn | ||||||||
Có sẵn các tùy chọn cáp tròn chắc chắn, cáp hình bầu dục và ruy băng trần | ||||||||
Vỏ mã màu có sẵn để phân biệt loại sợi, loại đánh bóng và/hoặc loại đầu nối | ||||||||
Tốt về độ lặp lại và khả năng trao đổi |
Ưu điểm của cáp MPO/MTP Patch/cáp trung kế thường bao gồm:
Chất lượng cao—Cáp vá MPO/MTP/cáp trung kế được đầu cuối tại nhà máy, thử nghiệm và đóng gói cùng với các báo cáo thử nghiệm.Các báo cáo này đóng vai trò là tài liệu dài hạn và kiểm soát chất lượng. | ||||||||
Giảm khối lượng cáp—Cáp vá MPO/MTP/cáp trung kế có đường kính rất nhỏ, giúp giảm khối lượng cáp và cải thiện điều kiện điều hòa không khí trong trung tâm dữ liệu | ||||||||
Tiết kiệm thời gian—Với thiết kế plug and play đặc biệt, cáp MPO/MTP Patch/cáp trung kế có thể được kết hợp và cắm ngay lập tức. Nó giúp giảm đáng kể thời gian cài đặt. |
Đăng kí:
Cáp khai thác thẳng 12F MTP- LC/SC/FC/ST được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 và trung tâm dữ liệu mật độ cao.Nó được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G. | ||||||||
Tất cả các Trình kết nối MTP của OMC đều từ Senko/Nissin/Sumitomo.MTP Fiber Patch Cord là một loại cụm cáp mật độ cao thường được sử dụng trong ba lĩnh vực. | ||||||||
Ứng dụng Data Center với môi trường có mật độ cao | ||||||||
Cáp quang cho tòa nhà | ||||||||
Ứng dụng đầu nối bên trong trong thiết bị sợi quang. |
Quy tắc đặt tên & Thông tin xác nhận đơn hàng:
Cáp khai thác thẳng MTP-LC nóng của Zion Communication
mã Zion | Mô tả Si-ôn | |||||||
7236037 | ZCM11A12HIAX | Cáp khai thác thẳng 8F MPO SM sợi quang MPO-LC 2.0mm | ||||||
7236038 | ZCM11A22HIAX | Cáp khai thác thẳng 12F MPO SM sợi quang MPO-LC 2.0mm | ||||||
7236039 | ZCM11A52HIAX | Cáp khai thác thẳng 24F MPO SM sợi quang MPO-LC 2.0mm | ||||||
7236040 | ZCM11A17HAAX | Cáp khai thác thẳng 8F MPO OM3 MPO-LC 2.0mm | ||||||
7236041 | ZCM11A27HAAX | Cáp khai thác thẳng 12F MPO OM3 MPO-LC 2.0mm | ||||||
7236042 | ZCM11A57HAAX | Cáp khai thác thẳng 24F MPO OM3 MPO-LC 2.0mm | ||||||
7236043 | ZCM11A18HMAX | Cáp khai thác thẳng 8F MPO OM4 MPO-LC 2.0mm | ||||||
7236044 | ZCM11A28HMAX | Cáp khai thác thẳng 12F MPO OM4 MPO-LC 2.0mm | ||||||
7236045 | ZCM11A58HMAX | Cáp khai thác thẳng 24F MPO OM4 MPO-LC 2.0mm | ||||||
7236046 | ZCM21A12HIAX | Cáp khai thác thẳng sợi quang 8F MTP SM MPO-LC 2.0mm | ||||||
7236047 | ZCM21A22HIAX | Cáp khai thác thẳng sợi quang 12F MTP SM MPO-LC 2.0mm | ||||||
7236048 | ZCM21A52HIAX | Cáp khai thác thẳng sợi quang 24F MTP SM MPO-LC 2.0mm | ||||||
7236049 | ZCM21A17HAAX | Cáp khai thác thẳng 8F MTP OM3 MPO-LC 2.0mm | ||||||
7236050 | ZCM21A27HAAX | Cáp khai thác thẳng 12F MTP OM3 MPO-LC 2.0mm | ||||||
7236051 | ZCM21A57HAAX | Cáp khai thác thẳng 24F MTP OM3 MPO-LC 2.0mm | ||||||
7236052 | ZCM21A18HMAX | Cáp khai thác thẳng 8F MTP OM4 MPO-LC 2.0mm | ||||||
7236053 | ZCM21A28HMAX | Cáp khai thác thẳng 12F MTP OM4 MPO-LC 2.0mm | ||||||
7236054 | ZCM21A58HMAX | Cáp khai thác thẳng 24F MTP OM4 MPO-LC 2.0mm |
Kết nối | Kênh sợi quang |
Ba phương thức kết nối giúp giữ đúng phân cực MPO/MTP
Cấu trúc MTP –12 x LC Simplex-Type 1
MTP –6 x LC Cấu trúc song công-Loại 2-Loại A
MTP –6 x LC Cấu trúc song công-Loại 2-Loại B
MTP –Polarity cho MTP –6 x cấu trúc Uniboot LC-Type 3
Chi tiết vật liệu
bao bì
Gói cáp quang được bảo vệ tốt và dễ lấy này đã được OMC dán nhãn và đánh dấu là mặc định. Kích thước thùng carton tiêu chuẩn: 34 * 22 * 15 cm;44*34*24 cm ;54*39*34 cm .Thùng carton nào sẽ được sử dụng tùy thuộc vào số lượng hàng hóa.Đóng gói có thể được tùy chỉnh. | ||||||||
OEM/ODM dịch vụ cho bạn
1. Màu cáp, chữ in, chất liệu vỏ cáp, màu đầu nối | ||||||||
2. Nhãn OEM, Vòng nhận dạng, nhãn của cáp,hộp, nhãn vận chuyển | ||||||||
3. Mức chất lượng khác nhau. |
