Cáp quang bó 24F MTP-LC OM4 với thiết kế thẳng 2.0mm cho các Trung tâm dữ liệu mật độ cao

24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: HELLOSIGNAL® OR OEM
Số lượng đặt hàng tối thiểu: 50 CHIẾC
chi tiết đóng gói: 10 PC / Túi nhựa
Thời gian giao hàng: Thông thường 25 ngày sau khi nhận được tiền đặt cọc.
Điều khoản thanh toán: T/T
Khả năng cung cấp: không giới hạn
Giá tốt nhất Liên hệ với bây giờ
Thông tin chi tiết
Độ bền: <0,3dB thay đổi điển hình, 200 giao phối Khả năng thay thế: .20,2dB
Chèn-kéo Kiểm tra: Trên 600 lần, IL＜0,5dB Độ bền kéo: >70N
Nhiệt độ hoạt động (℃）: -40 đến +85°C
Làm nổi bật:

Cáp khai thác 24F MTP-LC

,

Cáp khai thác sợi quang OM4

,

Cáp quang MTP 2.0mm

Mô tả sản phẩm

24F MTP OM4 Sợi quang MTP-LC 2.0mm dây chuyền dây chuyền thẳng

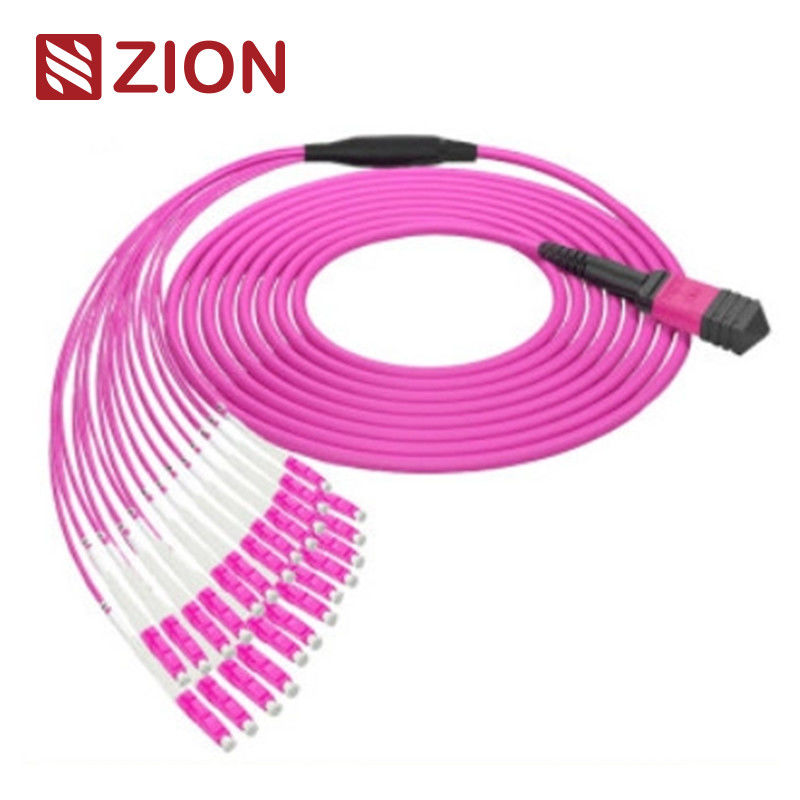

Cáp quang bó 24F MTP-LC OM4 với thiết kế thẳng 2.0mm cho các Trung tâm dữ liệu mật độ cao 0
Thông tin sản phẩm Zion
Mã Zion: ZCM21A58HAAX
Mô tả Zion: 24F MTP OM4 Cáp dây chuyền thẳng MTP-LC 2.0mm
Tổng quan sản phẩm
Kết nối MTP là một kết nối đẩy nhiều sợi được thiết kế cho các ứng dụng sợi quang mật độ cao.Cáp dây chuyền 24 lõi MTP nữ đến 12 LC Duplex này được tối ưu hóa cho kết nối trực tiếp quang học 40G QSFP + PLR4 đến 10G SFP + LR và môi trường trung tâm dữ liệu mật độ cao.
Các đầu nối MTP được tiêu chuẩn hóa theo quy định EIA / TIA-604-5 và được phân biệt theo số lượng lõi, giới tính (nam / nữ) và loại đánh bóng (PC hoặc APC).
Tuân thủ các tiêu chuẩn công nghiệp
Tiêu chuẩn kết nối MTP
MTP đơn chế độ tham chiếu: EIA/TIA-604-5
MTP Mô hình đơn chi tiết: SM APC: Kết nối màu xanh lá cây + boot màu đen (MTP mất mát tiêu chuẩn)
SM APC: Máy kết nối màu vàng + boot màu đen (MTP mất mát siêu thấp)
Đề xuất MTP Multimode: EIA/TIA-604-5
MTP Multimode Housing Thông tin chi tiết: OM1&OM2 PC: Kết nối màu beige + giày đen (MTP mất mát tiêu chuẩn)
OM3&OM4 PC: Aqua connectors+black boot (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet kết nối + giày đen (MTP mất mát tiêu chuẩn)
  • Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
  • Phù hợp với kênh sợi 10G
  • 40G và 100G IEEE 802.3
Các tiêu chuẩn kết nối khác
  • SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 và JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 và JIS C5973
  • FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 và JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326.
  • E2000: IEC61754-15
Các loại sợi có sẵn
  • MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Thông số kỹ thuật quang học
Mất tích nhập
MTP (IEC 61300-3-34) Chế độ đơn (APC 8 độ đánh bóng): Mất tiêu chuẩn: ≤0.75dB ((max), ≤0.50dB ((thường); Mất siêu thấp: ≤0.35dB ((max), ≤0.20dB ((thường)
MTP (IEC 61300-3-34) Multimode (PC Flat polish): Mất tiêu chuẩn: ≤0.6dB ((max), ≤0.50 ((thường); Mất siêu thấp: ≤0.35dB ((max), ≤0.20dB ((thường)
LC/SC/FC/ST (IEC 61300-3-6) Chế độ đơn (APC đánh bóng 8 độ): ≤0.3dB
LC/SC/FC/ST (IEC 61300-3-6) Multimode (PC Flat polish): ≤0.3dB
Lợi nhuận mất mát
MTP Singlemode (APC 8 độ đánh bóng): ≥60dB
MTP Multimode (PC Flat Polish): ≥ 25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB
LC/SC/FC/ST: ≥35dB
Thông số kỹ thuật hiệu suất
  • Độ bền: <0,3dB thay đổi điển hình (200 lần giao phối)
  • Khả năng hoán đổi: ≤ 0,2dB
  • Thử nghiệm kéo-nhét: 500 lần, IL<0,5dB
  • Độ bền kéo: > 70N
  • Thời gian cắm: >600
  • Nhiệt độ hoạt động chế độ đơn (APC): -40 °C đến +85 °C
Các đặc điểm chính
  • Mất thấp khi chèn, mất lợi nhuận cao
  • MT dựa trên Multi-fiber Connector với 4,8, 12 và 24 kết thúc sợi
  • Giải pháp kinh tế để kết thúc khối lượng sợi
  • Được thiết kế cho các ứng dụng SM và MM mất mát thấp và mất mát tiêu chuẩn
  • Cáp tròn cứng, cáp hình bầu dục và các tùy chọn ruy băng trần có sẵn
  • Các vỏ có mã màu để phân biệt loại sợi, loại sơn và chất lượng kết nối
  • Khả năng lặp lại và trao đổi tuyệt vời
Ưu điểm của cáp MPO/MTP
  • Chất lượng cao - Sản xuất trước, thử nghiệm và đóng gói với báo cáo thử nghiệm để tài liệu và kiểm soát chất lượng
  • Tiết kiệm không gian - Độ kính nhỏ làm giảm khối lượng cáp và cải thiện điều hòa không khí trong trung tâm dữ liệu
  • Thời gian hiệu quả - Thiết kế Plug and play giảm đáng kể thời gian cài đặt
Ứng dụng
Được thiết kế cho 100GBASE-SR10 CXP / CFP Interconnect Solution, 100GBASE-LR4 và môi trường trung tâm dữ liệu mật độ cao. Được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.Cáp dây chuyền 24 Fiber này được sử dụng để kết nối (12) SFP + vào một bảng điều chỉnh MTP và thân MTP.
Tất cả các đầu nối MTP đều được cung cấp từ Senko / Nissin / Sumitomo.
  • Môi trường trung tâm dữ liệu mật độ cao
  • Sợi cho các ứng dụng xây dựng
  • Ứng dụng kết nối nội bộ trong thiết bị sợi
Cáp quang bó 24F MTP-LC OM4 với thiết kế thẳng 2.0mm cho các Trung tâm dữ liệu mật độ cao 1 Cáp quang bó 24F MTP-LC OM4 với thiết kế thẳng 2.0mm cho các Trung tâm dữ liệu mật độ cao 2
Sản phẩm liên quan
Cáp dây chuyền thẳng MTP-LC nóng của Zion Communication:
  • 7236037 ZCM11A12HIA: 8F MPO SM Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236038 ZCM11A22HIA: 12F MPO SM Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236039 ZCM11A52HIA: 24F MPO SM Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236040 ZCM11A17HAA: 8F MPO OM3 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236041 ZCM11A27HAA: 12F MPO OM3 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236042 ZCM11A57HAA: 24F MPO OM3 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236043 ZCM11A18HMA: 8F MPO OM4 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236044 ZCM11A28HMA: 12F MPO OM4 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236045 ZCM11A58HMA: 24F MPO OM4 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236046 ZCM21A12HIA: 8F MTP SM Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236047 ZCM21A22HIA: 12F MTP SM Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236048 ZCM21A52HIA: 24F MTP SM Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236049 ZCM21A17HAA: 8F MTP OM3 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236050 ZCM21A27HAA: 12F MTP OM3 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236051 ZCM21A57HAA: 24F MTP OM3 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236052 ZCM21A18HMA: 8F MTP OM4 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236053 ZCM21A28HMA: 12F MTP OM4 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
  • 7236054 ZCM21A58HMA: 24F MTP OM4 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
Bao bì & Tùy chỉnh
Bao bì tiêu chuẩn bao gồm các cáp quang sợi được dán nhãn và đánh dấu trong các hộp bảo vệ. Kích thước hộp tiêu chuẩn: 34 * 22 * 15 cm; 44 * 34 * 24 cm; 54 * 39 * 34 cm (kích thước phụ thuộc vào số lượng).
Dịch vụ OEM / ODM có sẵn
  • Màu cáp, in ấn và tùy chỉnh vật liệu áo khoác
  • Nhãn hiệu OEM, nhẫn nhận dạng, nhãn cáp và nhãn vận chuyển
  • Các mức chất lượng khác nhau có sẵn
