48F ((4x12) MTP OM3 Cáp thân sợi quang
Cáp gốc MTP OM3 48 sợi mật độ cao được thiết kế cho các ứng dụng trung tâm dữ liệu, hỗ trợ truyền dữ liệu 10G / 40G / 100G.
Mã Zion:ZCM22C7HIAX

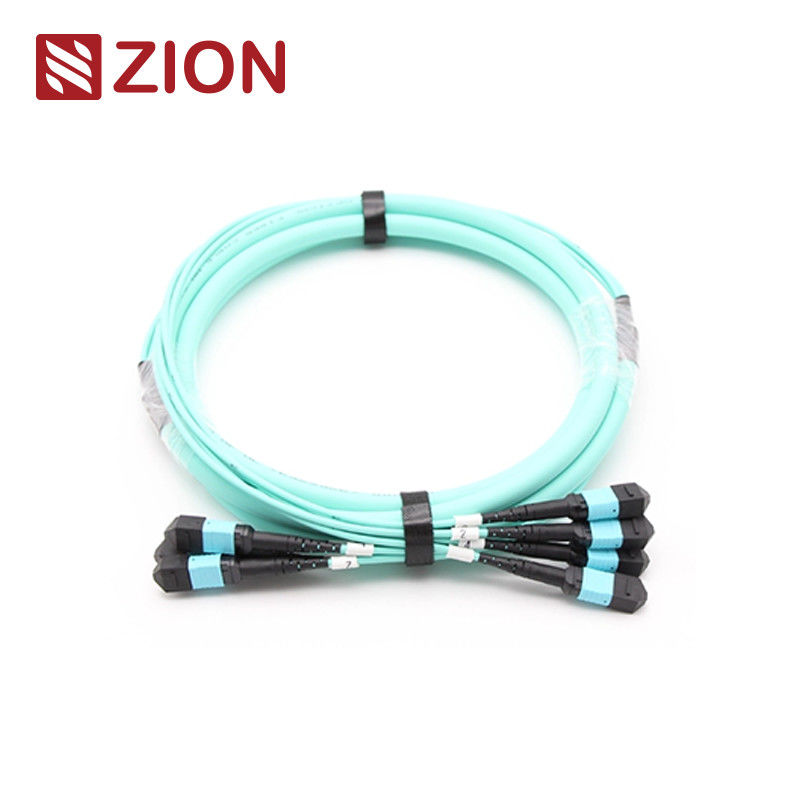

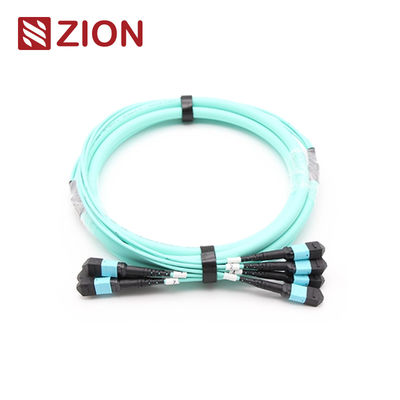

Zion Mô tả:(4*12) 48F MTP OM3 Cáp thân sợi quang
Kết nối MTP là một loại kết nối đẩy nhiều sợi được thiết kế cho môi trường mật độ cao. Hệ thống này chủ yếu được sử dụng trong các trung tâm dữ liệu, ứng dụng sợi đến tòa nhà,và kết nối nội bộ trong thiết bị phát tín hiệu quang hỗ trợ 40G, 100G và công nghệ QSFP +.
Các loại đầu nối MTP được phân loại theo quy định EIA / TIA-604-5 dựa trên số lượng lõi, giới tính (nam / nữ) và cực (PC hoặc APC).
Tổng quan sản phẩm
24F-144F cáp gốc MPO / MTP được kết thúc bằng các đầu nối MPO / MTP ở cả hai đầu, kết nối các mô-đun MPO / MTP như các liên kết vĩnh viễn.Các cáp này hỗ trợ tốc độ lên đến 10G / 40G / 100Gbps các giải pháp trung tâm dữ liệu.
Tiêu chuẩn công nghiệp kết nối
MTP đơn chế độ
Ghi chú:EIA/TIA-604-5
Chi tiết nhà ở:
SM APC: Kết nối màu xanh lá cây + boot màu đen (MTP mất mát tiêu chuẩn)
SM APC: Kết nối màu vàng + boot màu đen (MTP mất mát siêu thấp)
MTP Multimode
Ghi chú:EIA/TIA-604-5
Chi tiết nhà ở:
OM1 & OM2 PC: Kích cắm màu beige + boot màu đen (Standard Loss MTP)
OM3 & OM4 PC: Kết nối Aqua + giày đen (MTP tiêu chuẩn & siêu giảm mất mát)
OM3 & OM4 PC: Heather Violet kết nối + khởi động màu đen (MTP mất mát tiêu chuẩn)
- Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
- Cáp cấu trúc theo TIA-568-C
- Phù hợp với kênh sợi 10G
- 40G và 100G IEEE 802.3 phù hợp
Thông số kỹ thuật quang học
Mất chèn (MTP) chế độ đơn (APC 8 độ đánh bóng):
Mất tiêu chuẩn: ≤ 0,75dB ((max), ≤ 0,50dB ((thường)
Mất rất thấp: ≤0,35dB ((max), ≤0,20dB ((thường)
MTP Multimode (PC Flat Polish):
Mất tiêu chuẩn: ≤0,6dB (tối đa), ≤0,50 (thường)
Mất rất thấp: ≤0,35dB ((max), ≤0,20dB ((thường)
Mất tích nhập (LC/SC/FC/ST) Chế độ đơn (APC 8 độ đánh bóng):≤0,3dB
Mất tích nhập (LC/SC/FC/ST) Multimode (PC Flat polish):≤0,3dB
Loss Return (MTP) Singlemode (APC 8 độ đánh bóng):≥ 60dB
Loss Return (MTP) Multimode (PC Flat Polish):≥25dB
Lợi nhuận lỗ (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Độ bền:<0,3dB thay đổi điển hình (200 lần giao phối)
Khả năng thay thế:≤0,2dB
Thử nghiệm chèn kéo:500 lần, IL<0,5dB
Độ bền kéo:> 70N
Thời gian cắm điện:> 600
Nhiệt độ hoạt động chế độ đơn (APC):-40°C đến +85°C
Các đặc điểm chính
- Mất thấp khi chèn, mất lợi nhuận cao
- MT dựa trên Multi-fiber Connector với 4, 8, 12 và 24 kết thúc sợi
- Giải pháp kinh tế để kết thúc khối lượng sợi
- Được thiết kế cho các ứng dụng SM và MM mất mát thấp và mất mát tiêu chuẩn
- Cáp tròn cứng, cáp hình bầu dục và các tùy chọn ruy băng trần
- Các vỏ có mã màu để dễ dàng xác định loại sợi
- Khả năng lặp lại và trao đổi tuyệt vời
Ứng dụng
Tất cả các bộ kết nối MTP của OMC đều đến từ Senko / Nissin / Sumitomo.
- Môi trường trung tâm dữ liệu mật độ cao
- Thiết bị truyền sợi trong tòa nhà
- Các kết nối nội bộ trong thiết bị sợi quang
Tài liệu sản phẩm
Nhấn Pull Tab cho Senko MTP
Vật liệu cáp và xây dựng
Kết nối và kênh sợi
Lưu ý: Các kết nối nữ phải kết nối với các loại kết nối nam.
MTP-MTP 12F Trunk Cable
Các thông số kỹ thuật về độ khoan dung chiều dài
| Tổng chiều dài (L) (m) |
Độ khoan dung chiều dài (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < l |
+0,5% x L/-0 |
Phương pháp kết nối cực MTP/MPO
Ba phương pháp kết nối đảm bảo cực độ MTP / MPO thích hợp. Vì đầu nối đơn vị của cáp gốc 24F-144F MPO / MTP là 12F MPO / MTP, nó duy trì cực độ giống như các cáp gốc 12F MPO / MTP.
Chi tiết về vật liệu
Sản phẩm liên quan
Các cáp thân MPO/MTP phổ biến của Zion Communication:
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Cáp thân sợi quang
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Cáp thân sợi quang
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Cáp thân sợi quang
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Cáp gốc sợi quang
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Cáp thân sợi quang
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Cáp thân sợi quang
Bao bì
Các cáp sợi quang được đóng gói trong các hộp bảo vệ có nhãn OMC. Kích thước hộp tiêu chuẩn bao gồm 34 × 22 × 15 cm, 44 × 34 × 24 cm và 54 × 39 × 34 cm. Lựa chọn hộp phụ thuộc vào số lượng.Bao bì tùy chỉnh có sẵn.
Dịch vụ OEM/ODM
Các tùy chọn tùy chỉnh bao gồm:
- Màu sợi dây, in ấn và vật liệu áo khoác
- Tùy chỉnh màu kết nối
- Nhãn hiệu OEM, vòng nhận dạng và nhãn cáp
- Hộp tùy chỉnh và nhãn vận chuyển
- Các mức chất lượng khác nhau có sẵn
