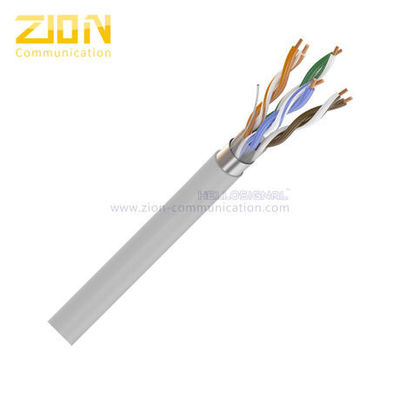

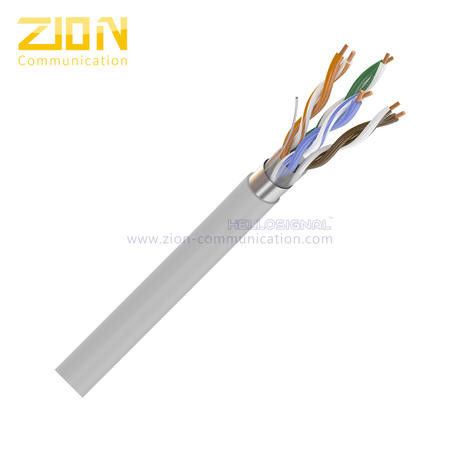

Cáp mạng Cat5e trong nhà cách điện FEP 0.05 Mm, Đã được chứng nhận UL ETL SỐ 7112115
Cáp mạng Cat5e trong nhà F/UTP CAT 5e BC CMP Dẫn đồng 0.50mm, Đã được chứng nhận UL/ETL SỐ 7112115
Cáp mạng F/UTP CAT 5e Dẫn đồng 0.50mm, Vỏ CMP 7112115
F/UTP CAT 5e CMP - Thị trường Toàn cầu (SỐ 7112115)
Thông số kỹ thuật cấu tạo
| Thành phần |
Thông số kỹ thuật |
| Dây dẫn |
Đồng trần đặc 0.50 ± 0.005mm |
| Cặp |
4 cặp |
| Cách điện |
FEP 1.01 ± 0.05 mm |
| Màu cách điện |
Xanh lam-Trắng/Xanh lam, Cam-Trắng/Cam
Xanh lục-Trắng/Xanh lục, Nâu-Trắng/Nâu |
| Che chắn 1 |
Màng PET |
| Dây thoát |
0.40 ± 0.005mm TC/0.5mm CCS |
| Che chắn tổng thể |
Màng Al/PET, mặt màng ra ngoài |
| RipCord |
Kevlar |
| Vỏ ngoài |
6.0 ± 0.2 mm CMP |
Lưu ý: Dây dẫn từ 0.45mm-0.50mm đều có thể vượt qua bài kiểm tra Fluke, khoảng trống của 0.50mm lớn hơn 0.45mm

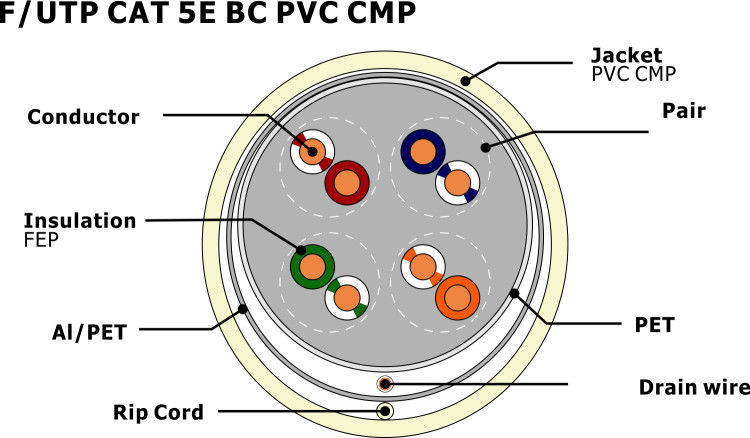

Mặt cắt ngang
Tuân thủ & Chứng nhận
Tiêu chuẩn và Chứng chỉ Tham khảo
- ISO/IEC 11801-1 Ed.1.0
- ANSI/TIA-568-C.2, ANSI/TIA-568.2-D
- UL444, UL1581, UL1666, IEC60332-1, EN50399
Đặc tính điện
| Thông số |
Thông số kỹ thuật |
| Điện trở DC |
<9.38 Ohms/100m @20℃ |
| Độ không cân bằng điện trở DC |
5% @ 20℃ |
| Điện dung tương hỗ |
5.6 nF/100m |
| Trở kháng đặc tính |
1 - 100 MHz: 100 ± 15 Ohms
100 - 350 MHz: 100 ± 20 Ohms |
| Tần số tối đa |
100MHz |
| Độ không cân bằng điện dung |
330 pF/100m |
| NVP |
63% |
| Độ lệch trễ |
≤ 45ns/100m |
Thuộc tính vật lý
| Thuộc tính |
Giá trị |
| Sức căng kéo (Tối đa) |
≥13.5Mpa |
| Bán kính uốn (Tối thiểu) |
8×OD của Vỏ |
| Nhiệt độ hoạt động |
-20 đến 80 ℃ (-4 đến 167℉) |
Đặc tính hiệu suất
| Tần số (MHz) |
RL (Tối thiểu) (dB) |
Suy hao chèn (Tối đa) (dB/100m) |
Độ trễ lan truyền (Tối đa) (ns/100m) |
Độ lệch trễ (Tối đa) (ns/100m) |
NEXT (Tối thiểu) (dB) |
PSNEXT (Tối thiểu) (dB) |
ELNEXT (Tối thiểu) (dB/100m) |
PSELNEXT (Tối thiểu) (dB/100m) |
| 1 |
20.0 |
2.2 |
570.0 |
45.0 |
65.0 |
62.0 |
61.0 |
61.0 |
| 4 |
23.0 |
4.2 |
552.0 |
45.0 |
56.0 |
53.0 |
48.0 |
48.0 |
| 10 |
25.0 |
6.5 |
545.0 |
45.0 |
50.0 |
47.0 |
41.0 |
41.0 |
| 16 |
25.0 |
8.4 |
543.0 |
45.0 |
47.0 |
44.0 |
36.0 |
36.0 |
| 20 |
25.0 |
9.3 |
542.0 |
45.0 |
45.0 |
42.0 |
34.0 |
34.0 |
| 31.25 |
23.6 |
11.6 |
540.0 |
45.0 |
42.0 |
39.0 |
31.0 |
31.0 |
| 62.5 |
21.5 |
17.0 |
539.0 |
45.0 |
38.0 |
35.0 |
25.0 |
25.0 |
| 100 |
20.1 |
22.0 |
538.0 |
45.0 |
35.0 |
32.0 |
21.0 |
21.0 |
Lưu ý: Hiệu suất truyền dẫn trên cho 100M, 20 ± 2℃ trong điều kiện thử nghiệm.

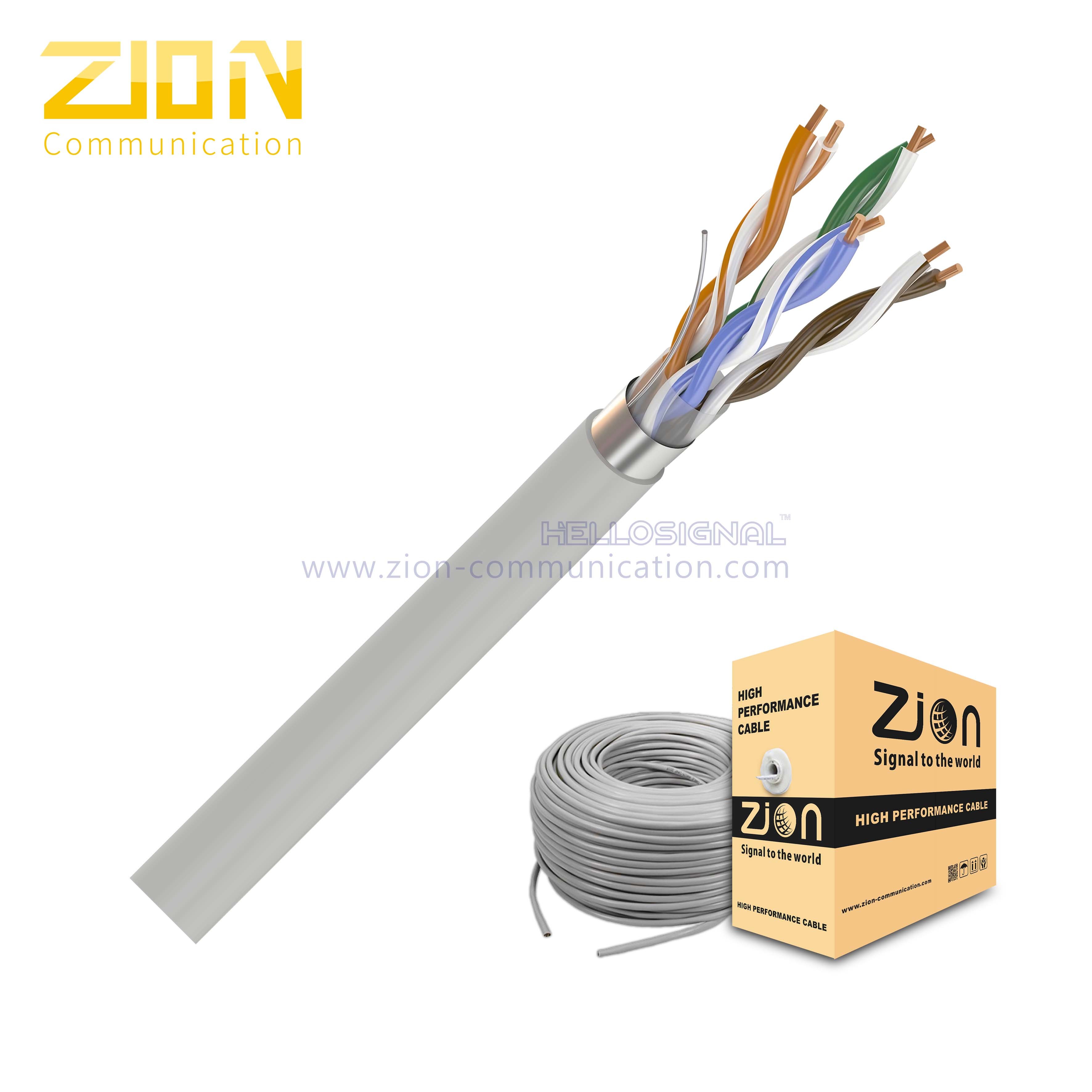

Thông tin đặt hàng
| Mục |
Chi tiết |
| Đánh dấu |
HELLOSIGNAL SỐ 7112115 F/UTP CAT5e 4PR 0.5mm Đồng CMP ...305M |
| Gói bên trong |
305m/Cuộn, 305m/Cuộn (hoặc Theo yêu cầu của khách hàng) |
| Gói bên ngoài |
Hộp màu, Pallet (hoặc Theo yêu cầu của khách hàng) |
| Thời gian giao hàng |
Thông thường 25 ngày sau khi nhận được tiền đặt cọc |
| Thương hiệu |
HELLOSIGNAL® HOẶC OEM |
Tổng quan về cáp CAT 5e
Cáp CAT 5e, có tên là cáp Category 5e, được sử dụng cho cơ sở hạ tầng cáp của Internet và Ethernet. Tiêu chuẩn cáp cung cấp hiệu suất lên đến 100 MHz và phù hợp với hầu hết các loại Ethernet qua cặp xoắn lên đến 1000BASE-T (Gigabit Ethernet).
Ứng dụng
Hỗ trợ 1 Gbps với tần số lên đến 100 MHz
Ứng dụng 10GBASE-T/POE/VoIP
Kết nối mạng máy tính và máy tính xách tay
Điểm truy cập truyền hình và WiFi
Thiết bị và điện thoại hỗ trợ mạng
Đầu nối
RJ-45 là đầu nối tiêu chuẩn được sử dụng với các cụm cáp CAT 5e. RJ45 là đầu nối phổ quát được sử dụng với 99% thiết bị mạng.
