| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Zion communication OR OEM |
| Chứng nhận: | CE, ROHS, VDE, UL |
| Số mô hình: | Đơn vị sợi thổi khí siêu nhỏ |
| Số lượng đặt hàng tối thiểu: | 10 KM |
| chi tiết đóng gói: | 1000M hoặc 2000M / trống gỗ |
| Thời gian giao hàng: | Thông thường 25 ngày làm việc |
| Điều khoản thanh toán: | T / T, L / C |
| Khả năng cung cấp: | 1000KM / tháng |
| Sợi quang: | ITU-T G.652 、 G.657 IEC 60793-2-50 | Cáp Optica: | IEC 60794-1-2 、 IEC 60794-5 |
|---|---|---|---|
| Bưu kiện: | 1000M hoặc 2000M / trống gỗ | Chứng nhận: | CE, ROHS, VDE, UL |
| Điểm nổi bật: | Bộ sợi quang thổi khí siêu nhỏ,Cáp quang thổi khí IEC 60794-1-2,Cáp quang thổi khí ITU-T G.652 |
||
Bộ sợi quang thổi khí siêu nhỏ (MABFU) Cáp quang thổi khí
| Bộ phận sợi quang thổi khí siêu nhỏ (MABFU) | |||||||||||
| Giới thiệu: | |||||||||||
| MABFU là bộ phận quan trọng của cáp quang thổi khí, và nó là sản phẩm phổ biến nhất của cáp quang trong nhà cho hệ thống cáp chung trên thị trường Toàn cầu, đặc biệt là ở Châu Âu, Nhật Bản, Hàn Quốc, v.v. MABFU là sản phẩm có đường kính nhỏ, trọng lượng nhẹ, tính linh hoạt cao và độ cứng thích hợp, và nó có thể được thổi vào sản phẩm vi mô 5,0 / 3,5 mm.Các sợi được phủ một lớp nhựa acrylate mềm cung cấp kích thước và nhiệt tuyệt vời tính ổn định để đệm các sợi, ngoài ra, nhựa có thể dễ dàng bị tước trong việc kết nối các sợi.Vỏ bọc bên ngoài là một nhựa nhiệt dẻo có ma sát thấp. Bề mặt của vỏ bọc được thiết kế với các rãnh đặc biệt, so với bề mặt của cáp quang truyền thống, nó không chỉ cung cấp mức độ bảo vệ cơ học cao mà còn mang lại hiệu suất thổi hoàn hảo. |
|||||||||||
| Các tính năng và lợi ích: | |||||||||||
| ● Tùy chọn 2,4,6,8 và 12 sợi. ● Cấu trúc ổn định, hiệu suất cơ học và nhiệt độ tốt. ● Được thiết kế với các rãnh đặc biệt để nâng cao khoảng cách thổi. ● Trọng lượng nhẹ và độ cứng thích hợp, lắp đặt lặp lại. ● Được thiết kế không có gel, dễ dàng lột và xử lý. ● Lợi thế về chi phí tốt hơn so với sản phẩm truyền thống. ● Phụ kiện đầy đủ, ít nhân lực, thời gian lắp đặt thấp hơn. |
|||||||||||
| Tiêu chuẩn: | |||||||||||
| Trừ khi có quy định khác trong đặc điểm kỹ thuật này, tất cả các yêu cầu chủ yếu phải phù hợp với với các thông số kỹ thuật tiêu chuẩn sau. |
|||||||||||
| Sợi quang: | ITU-T G.652, G.657 IEC 60793-2-50 | ||||||||||
| Cáp Optica: | IEC 60794-1-2, IEC 60794-5 | ||||||||||

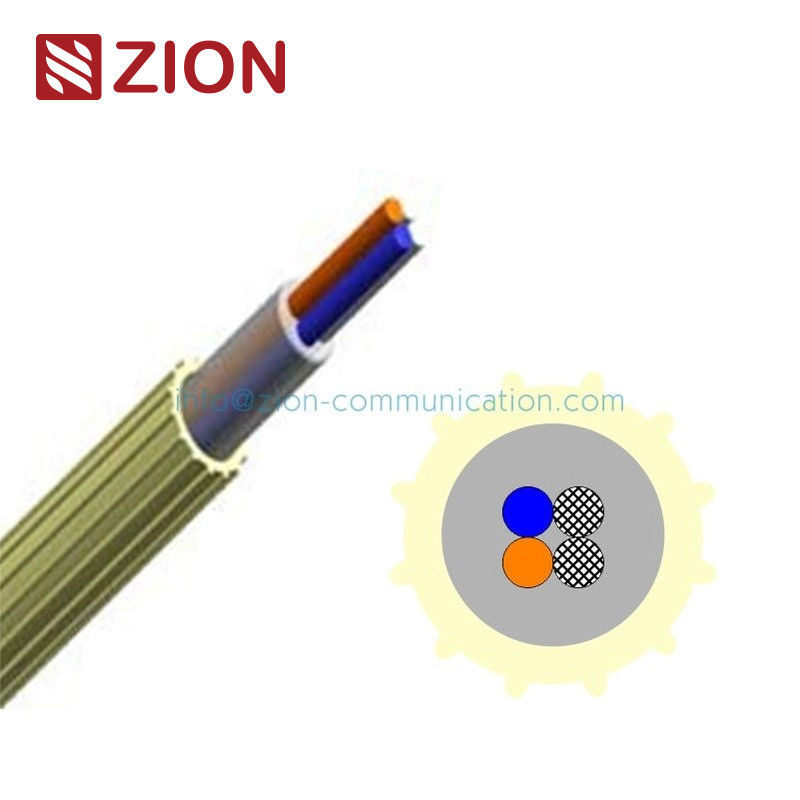

| Mặt cắt ngang: | |||||||||||
|
1, Sợi quang 2, Nhựa 3, + 2 Sợi "điền đầy" 4, Vỏ ma sát thấp 5, Rãnh |
|||||||||||
| Hiệu suất cơ bản | |||||||||||
| Số lượng sợi | 2 sợi | 4 sợi | 6 sợi | 8 sợi | 12 sợi | ||||||
| Đường kính ngoài (mm) | 1,20 ± 0,05 | 1,20 ± 0,05 | 1,40 ± 0,05 | 1,50 ± 0,05 | 1,65 ± 0,05 | ||||||
| Trọng lượng (g / m) | 1,0 | 1,0 | 1,3 | 1,8 | 2,2 | ||||||
| Bán kính uốn cong tối thiểu (mm) | 50 | 50 | 60 | 80 | 80 | ||||||
| Nhiệt độ | Lưu trữ: -30 ℃ ～ + 70 ℃ Hoạt động: -30 ℃ ～ + 70 ℃ Cài đặt: -5 ℃ ～ + 50 ℃ | ||||||||||
| Tuổi thọ cáp | 25 năm | ||||||||||
| Lưu ý: Khuyến nghị rằng cấu trúc của đơn vị 2 sợi bao gồm 2 sợi đầy, vì nó được chứng minh rằng đơn vị 2 sợi có 2 sợi đầy sẽ tốt hơn loại không có hoặc một sợi đầy trong hiệu suất thổi và khả năng tước sợi |
|||||||||||
| Thông số kiểm tra | |||||||||||
| Suy hao đơn vị sợi quang | |||||||||||
| Loại sợi | SM G.652D, G.657.A1 | ||||||||||
| Sự suy giảm | Tối đa 0,40dB / km @ 1310nm | ||||||||||
| Tối đa 0,30dB / km @ 1550nm | |||||||||||
| Thử nghiệm thổi | |||||||||||
| Số lượng sợi | 2 sợi | 4 sợi | 6 sợi | 8 sợi | 12 sợi | ||||||
| Thiết bị kiểm tra | PLUMETTAZ: UM25, ERICSSON: F, CATWAY: FBT-1.1 | ||||||||||
| Ống dẫn tiêu chuẩn | 5,0 / 3,5 mm | ||||||||||
| Sức ép | 7bar / 10bar | ||||||||||
| Khoảng cách thổi điển hình | 500m / 1000 m | 500m / 1000 m | 500m / 1000 m | 500m / 1000 m | 500m / 800 m | ||||||
| Thời gian thổi điển hình | 10 phút / 18 phút | 10 phút / 18 phút | 12 phút / 18 phút | 13 phút / 18 phút | 15 phút / 18 phút | ||||||
| Hiệu suất cơ học | |||||||||||
| Bài kiểm tra | Tiêu chuẩn | Thông số | Kết quả kiểm tra | ||||||||
| Căng thẳng | EN 18700 A1 / 501 IEC 60794-1-2-E1 |
Tải là 1 × W | Suy hao bổ sung ≤0.05dB sau khi kiểm tra |
||||||||
| bẻ cong | IEC 60794-1-2 - E11A | Diam 40mm × 3turns 5 chu kỳ ở 20 ℃ |
Suy hao bổ sung ≤0.05dB, sau khi thử nghiệm | ||||||||
| Người bạn thích | IEC 60794-1-2-E3 | 100 N, 60 giây | Suy hao bổ sung ≤0.05dB, sau khi thử nghiệm | ||||||||
| Tất cả các thử nghiệm quang học được tiến hành ở bước sóng 1550 nm | |||||||||||
| Hiệu suất môi trường | |||||||||||
| Bài kiểm tra | Tiêu chuẩn | Thông số | Kết quả kiểm tra | ||||||||
| Chu kỳ nhiệt độ | IEC 60794-1-2-F1 | -30 ℃, + 70 ℃, (2 chu kỳ) |
Suy hao tuyệt đối ≤0,5dB / km, trong quá trình thử nghiệm Suy hao bổ sung ≤0,1dB / km, trong và sau khi thử nghiệm |
||||||||
| Ngâm nước | IEC 60794-5 | 1000 giờ trong nước, 18 ℃ ～ 22 ℃ |
(Kiểm tra sau chu kỳ tạm thời) ≤0,07dB / km Thay đổi so với giá trị bắt đầu |
||||||||
| Chu kỳ nhiệt giảm chấn | IEC 60068-2-38 | 25 ℃, 65 ℃, 25 ℃, 65 ℃, 25 ℃, -10 ℃, 25 ℃ |
Suy hao tuyệt đối ≤0,5dB / km, trong quá trình thử nghiệm Suy hao bổ sung ≤0,1dB / km, trong và sau khi thử nghiệm |
||||||||
| Tất cả các thử nghiệm quang học được tiến hành ở bước sóng 1550 nm | |||||||||||
| Mã màu sợi | |||||||||||
| Không. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| Màu sắc | Màu xanh lam | trái cam | Màu xanh lá | màu nâu | xám | trắng | |||||
| Không. | 7 | số 8 | 9 | 10 | 11 | 12 | |||||
| Màu sắc | màu đỏ | Màu đen | Màu vàng | màu tím | Hồng | Aqua | |||||
| Màu vỏ bọc | |||||||||||
| ● Màu vàng | |||||||||||
| Chiều dài giao hàng | |||||||||||
| Chiều dài phân phối tiêu chuẩn là 1000m, 2000m, 3000m, 4000m, 6000m với dung sai -0,5 ～ + 1%. Để có thêm lựa chọn, vui lòng liên hệ với bộ phận chăm sóc khách hàng. |
|||||||||||
| Bao bì | |||||||||||
| Cuộn tự do trong chảo. | |||||||||||
| Số lượng sợi | Chiều dài (m) |
Kích thước chảo Φ × H (mm) |
Trọng lượng (Tổng) (Kilôgam) |
|
|||||||
| 2 ～ 4 sợi | 2000 m | φ510 × 200 | 8.0 | ||||||||
| 4000 m | φ510 × 200 | 10.0 | |||||||||
| 6000 m | φ510 × 300 | 13.0 | |||||||||
| 6 sợi | 2000 m | φ510 × 200 | 9.0 | ||||||||
| 4000 m | φ510 × 300 | 12.0 | |||||||||
| 8 sợi | 2000 m | φ510 × 200 | 9.0 | ||||||||
| 4000 m | φ510 × 300 | 14.0 | |||||||||
| 12 sợi | 1000 m | φ510 × 200 | 8.0 | ||||||||
| 2000 m | φ510 × 200 | 10.0 | |||||||||
| 3000 m | φ510 × 300 | 14.0 | |||||||||
| 4000 m | φ510 × 300 | 15.0 | |||||||||
