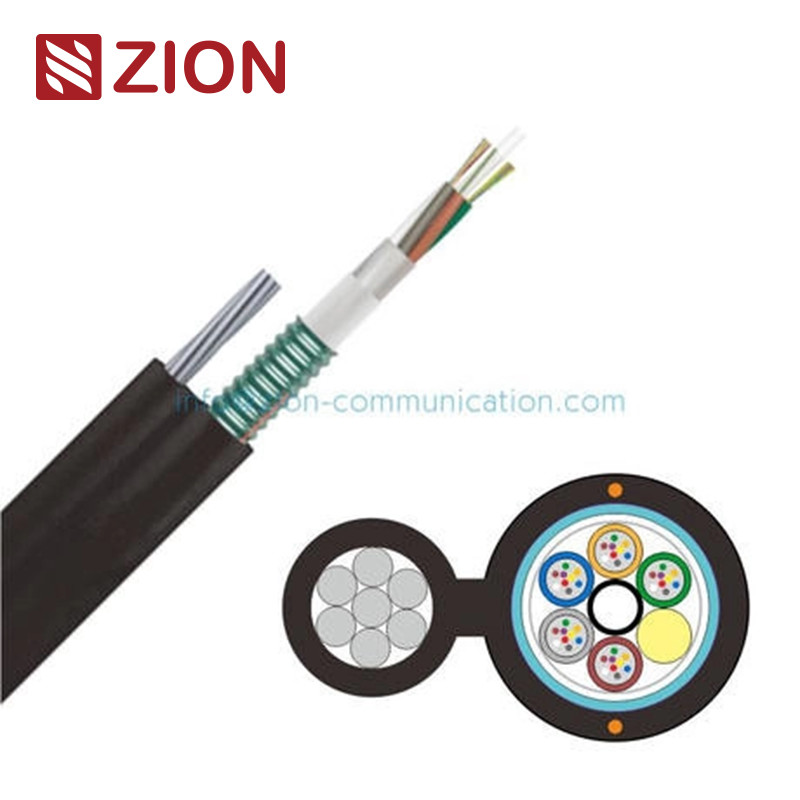

Tự hỗ trợ bọc thép nhẹ Hình 8 Cáp quang (khô hoàn toàn) GYFC8S

(Tất cả khô) GYFC8S Đèn bọc thép tự nâng hình 8 Cáp quang

GYFC8S

Đèn Amored tự hỗ trợ hình 8 cáp

Ứng dụng

Chống kéo cao

Chống nghiền cao

Thiết bị bay tự nâng

Thiết kế lõi bán khô, dễ cài đặt và ghép

Đặc điểm

Thông tin mà ông cung cấp bao gồm chi tiết vềcáp sợi quangvà các loạithông số kỹ thuật hiệu suấtDưới đây là một sự phân chia các đặc điểm chính:

Loại sợi và thông số kỹ thuật:

1. G.652DvàG.655là các loại sợi một chế độ với đặc điểm suy giảm và phân tán cụ thể, thường được sử dụng trong các hệ thống truyền quang khác nhau.

   • G.652Dlà một sợi đơn chế độ tiêu chuẩn với độ suy giảm thấp hơn, phù hợp với hầu hết các ứng dụng chung.
   • G.655là một sợi chuyển biến phân tán không bằng không được thiết kế để truyền đường dài, công suất cao, đặc biệt là khi cần bù phân tán.

2. Sợi đa chế độ:

   • 50/125 μmvà62.5/125 μmlà đường kính lõi / lớp phủ cho sợi đa phương thức, thường được sử dụng để truyền dữ liệu đường ngắn (ví dụ, trong các tòa nhà hoặc môi trường trường học).

Sự suy yếu (mất tín hiệu):

• G.652DvàG.655:

  • Tại850 nmvà1300 nm, cả hai loại sợi đều có sự suy giảm≤ 3,0 dB/km.
  • Tại1310 nm,G.652Dcó sự suy giảm của≤ 0,36 dB/km, vàG.655có≤ 0,40 dB/km.
  • Tại1550 nm, sự suy giảm là≤ 0,22 dB/kmchoG.652Dvà≤ 0,23 dB/kmchoG.655.

• Sợi đa chế độ (50/125 μm và 62,5/125 μm):

  • Tại850 nm, sự suy giảm là≤ 3,0 dB/km.
  • Tại1300 nm, sự suy giảm cũng là≤1,0 dB/km.

Phạm vi băng thông (Khả năng truyền tín hiệu):

• Sợi đa chế độ:
  • Tại850 nm,50/125 μmsợi có băng thông≥ 500 MHz·km, trong khi62.5/125 μmsợi có≥ 200 MHz·km.
  • Tại1300 nm,50/125 μmsợi có băng thông≥ 1000 MHz·km, trong khi62.5/125 μmsợi có≥ 600 MHz·km.

Phân tán chế độ phân cực (PMD):

• Sợi riêng lẻ: Cả haiG.652DvàG.655sợi có giá trị phân tán chế độ phân cực là≤0,20 ps/√km.
• Giá trị liên kết thiết kế (M=20, Q=0,01%): Cả haiG.652DvàG.655Sợi có giá trị liên kết thiết kế là≤0,1 ps/√km.

Dữ liệu kỹ thuật cho cáp sợi quang:

Các thông số kỹ thuật sau đây là chocáp sợi quangvới số lượng và cấu hình sợi khác nhau:

• Tùy chọn đếm sợi: 24, 48, 72, 96, 144 sợi.

• Bơm lỏng:

  • Số lượng ống theo số lượng sợi:
    • 24 sợi: 4 ống * 6 sợi mỗi ống.
    • 48 sợi: 4 ống * 12 sợi mỗi ống.
    • 72 sợi: 6 ống * 12 sợi mỗi ống.
    • 96 sợi: 8 ống * 12 sợi mỗi ống.
    • 144 sợi: 12 ống * 12 sợi mỗi ống.

• Chiều kính bên ngoài:

  • 24 sợi: 1,9 mm.
  • 48, 72, 96: 2,4 mm.
  • 144 sợi: 2,4 mm.

• Thành viên lực lượng trung tâm:

  • Vật liệu:FRP(Plastic tăng cường bằng sợi).
  • Chiều kính:2.0 mmđối với sợi 24/48,2.6 mmđối với sợi 72/96/144.

• Vật liệu ngăn chặn nước:Vải ngăn nước và vảiđể bảo vệ chống lại nước.

• Bộ giáp:Dây băng thép lỏngđể bảo vệ cơ học.

• Messenger Wire:7*1,6 mmcấu trúc.

• Vỏ bên ngoài:

  • Độ dày:1.8 mmchỉ số.

• Chiều kính cáp:

  • 24 sợi: Khoảng 11,1 mm * 22,1 mm.
  • 48 sợi: Khoảng 12,1 mm * 23,1 mm.
  • 72 sợi: Khoảng 12,6 mm * 23,6 mm.
  • 96 sợi: Khoảng 14,6 mm * 25,6 mm.
  • 144 sợi: Khoảng 17,6 mm * 28,6 mm.

• Trọng lượng cáp:

  • 24 sợi: 280 kg/km.
  • 48 sợi: 310 kg/km.
  • 72 sợi: 330 kg/km.
  • 96 sợi: 370 kg/km.
  • 144 sợi: 440 kg/km.

• Phạm vi nhiệt độ hoạt động: -40°C đến +70°C.

• Độ bền kéo:

  • Thời gian ngắn:8000 N.
  • Trong thời gian dài:2700 N.

• Kháng nghiền:

  • Thời gian ngắn:2000 N/100mm.
  • Trong thời gian dài:600 N/100mm.
