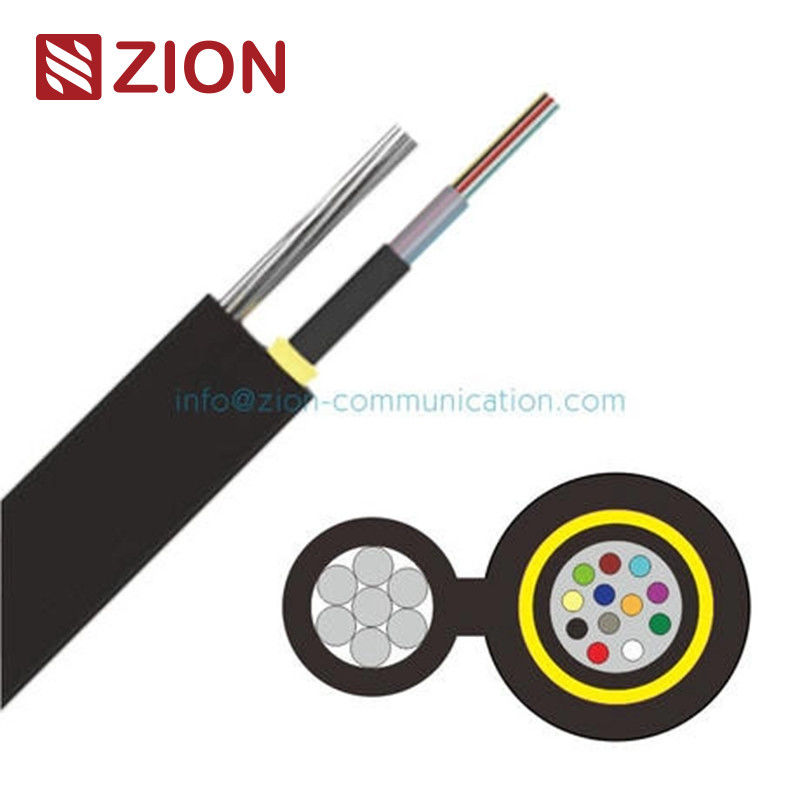

GYAXTC8Y Ống trung tâm Mini Hình 8 Cáp quang tự hỗ trợ trên không

GYAXTC8Y-Small Figure-8 Self-Supporting Central Tube Mini Figure 8 Cable Unitube Aerial Optical Cable

GYAXTC8Y-Small

Cáp quang sợi ống trung tâm cài đặt trên không
Hình 8 - Cung cấp cho bản thân

Ứng dụng

Hiệu suất cơ khí và môi trường tốt.
Kích thước nhỏ và trọng lượng nhẹ, dễ cài đặt.
Thiết bị bay tự nâng.

Đặc điểm

Dưới đây là một tóm tắt chi tiết về các thông số kỹ thuật cáp quang dựa trên đầu vào của bạn:

Các loại sợi và độ giảm cường độ/hiệu suất:

1. G.652DvàG.655(Sợi một chế độ):

   • G.652D: Một loại sợi một chế độ được sử dụng phổ biến phù hợp với các ứng dụng chung.
   • G.655: Sợi biến đổi phân tán khác với không bằng không, được thiết kế cho truyền tải cỡ lớn, đường dài với kiểm soát phân tán nhiều hơn.

2. Sợi đa chế độ:

   • 50/125 μmvà62.5/125 μmlà sợi đa phương thức được sử dụng để truyền dữ liệu đường ngắn, tốc độ cao trong mạng cục bộ (LAN), với đặc điểm suy giảm và băng thông cụ thể.

Sự suy giảm:

• Ở 850 nm:

  • 50/125 μm:≤ 3,0 dB/km
  • 62.5/125 μm:≤ 3,0 dB/km

• Ở 1300 nm:

  • 50/125 μm:≤1,0 dB/km
  • 62.5/125 μm:≤1,0 dB/km

• Ở 1310 nm:

  • G.652D:≤ 0,36 dB/km
  • G.655:≤ 0,40 dB/km

• Ở 1550 nm:

  • G.652D:≤ 0,22 dB/km
  • G.655:≤ 0,23 dB/km

Phạm vi băng thông (Khả năng truyền dữ liệu):

• Ở 850 nm:

  • 50/125 μm:≥ 500 MHz·km
  • 62.5/125 μm:≥ 200 MHz·km

• Ở 1300 nm:

  • 50/125 μm:≥ 1000 MHz·km
  • 62.5/125 μm:≥ 600 MHz·km

Phân tán chế độ phân cực (PMD):

• Sợi riêng lẻ: Cả haiG.652DvàG.655sợi có giá trị phân tán chế độ phân cực là≤0,20 ps/√km.
• Giá trị liên kết thiết kế(M=20, Q=0,01%): Cả haiG.652DvàG.655sợi có≤0,1 ps/√km.

Dữ liệu kỹ thuật cho xây dựng cáp:

Phần này chi tiết các tính chất vật lý và cơ học của các cáp sợi quang với số lượng và cấu hình sợi khác nhau:

• Tùy chọn đếm sợi: 2, 4, 6, 12, 18, 24 sợi.

Đặc điểm của ống và cáp lỏng:

• Độ kính bên ngoài của ống lỏng:

  • Đối với sợi 2, 4, 6:2.8 mm
  • Đối với sợi 12, 18, 24:3.2 mm

• Sợi thép:

  • Vật liệu: Sợi thép galvanized cho sức mạnh.
  • Chiều kính:7*0,8 mm.

• Lớp vỏ:

  • Vật liệu:PE(Polyethylene).
  • Độ dày:Đặt tên 0,8 mm.

• Chiều kính cáp:

  • 2, 4, 6 sợi- Khoảng.4.4 mm / 9.5 mm.
  • 12, 18, 24 sợi- Khoảng.4.6 mm / 9.5 mm.

• Trọng lượng cáp:

  • 2, 4, 6 sợi:66 kg/km.
  • 12, 18, 24 sợi:68 kg/km.

• Phạm vi nhiệt độ hoạt động:-40°C đến +70°C.

• Độ bền kéo:

  • Thời gian ngắn:1500 N.
  • Về lâu dài:600 N.

• Kháng nghiền:

  • Thời gian ngắn:1000 N/100mm.
  • Về lâu dài:300 N/100mm.
