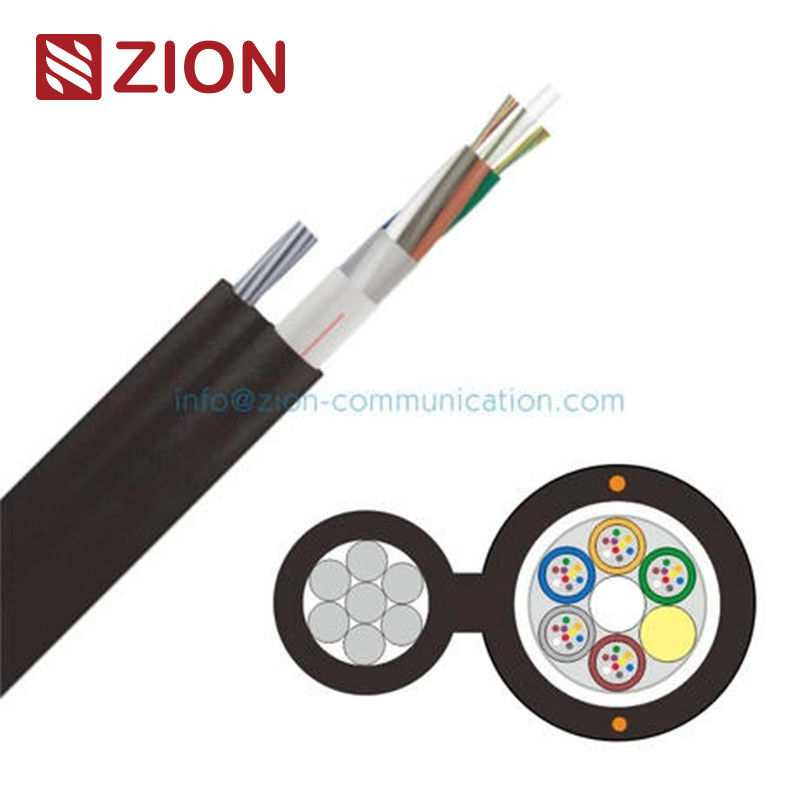

GYFTC8A FRP CSM Aluminium Armored Aerial Installation Hình-8 Cáp quang tự nâng

GYFTC8A.

FRP CSM nhôm bọc thép lắp đặt trên không cáp sợi quang hình-8 tự nâng

Ứng dụng

Độ bền kéo cao
Thiết bị bay tự nâng

Đặc điểm và dữ liệu kỹ thuật cho cáp sợi quang

Đặc điểm sợi

G.652.D (Single-Mode):

• Sự suy giảm:
  • @1310 nm: ≤0,36 dB/km
  • @1550 nm: ≤0,22 dB/km
• Chế độ phân tán phân cực:
  • Sợi riêng lẻ: ≤0,20 ps/√km
  • Giá trị liên kết thiết kế (M=20, Q=0,01%): ≤0,1 ps/√km

G.655 (Công thức đơn):

• Sự suy giảm:
  • @1310 nm: ≤0,40 dB/km
  • @1550 nm: ≤0,23 dB/km
• Chế độ phân tán phân cực:
  • Sợi riêng lẻ: ≤0,20 ps/√km
  • Giá trị liên kết thiết kế (M=20, Q=0,01%): ≤0,1 ps/√km

50/125μm (Multimode):

• Sự suy giảm:
  • @850 nm: ≤3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• băng thông:
  • @850 nm: ≥500 MHz·km
  • @1300 nm: ≥1000 MHz·km

62.5/125μm (Multimode):

• Sự suy giảm:
  • @850 nm: ≤3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• băng thông:
  • @850 nm: ≥200 MHz·km
  • @1300 nm: ≥600 MHz·km

Dữ liệu kỹ thuật

1. Số lượng chất xơ:Có sẵn trong các cấu hình của 24, 48, 72, 96, 144 và 288 sợi.

2. Cấu trúc ống lỏng:

   • Số ống và sợi trên mỗi ống:
     • 24 sợi: 4 ống × 6 sợi.
     • 48 sợi: 4 ống × 12 sợi.
     • 72 sợi: 6 ống × 12 sợi.
     • 96 sợi: 8 ống × 12 sợi.
     • 144 sợi: 12 ống × 12 sợi.
     • 288 sợi: 24 ống × 12 sợi.
   • Độ kính bên ngoài: 1,9 mm đến 2,4 mm tùy thuộc vào cấu hình.

3. Thành viên trung tâm:

   • Vật liệu: FRP hoặc thép.
   • Chiều kính: dao động từ 2,0 mm đến 7,4 mm tùy thuộc vào số lượng sợi.

4. Vật liệu ngăn nước:

   • Cáp được lấp đầy với một hợp chất để đảm bảo chống nước.

5. Lớp chống ẩm:

   • Dây dán nhôm để bảo vệ thêm.

6. Messenger Wire:

   • Cấu trúc: 7 × 1,6 mm cho sức mạnh và hỗ trợ.

7. Vỏ:

   • Độ dày: Đáng tính 1,8 mm.

8. Kích thước và trọng lượng cáp:

   • Độ kính của cáp dao động từ khoảng 10,2 mm đến 19,5 mm (cáp chính) và 21,2 mm đến 30,5 mm (bao gồm dây tin nhắn).
   • Trọng lượng dao động từ 220 ± 10 kg/km đến 450 ± 10 kg/km.

9. Hiệu suất cơ học:

   • Phạm vi nhiệt độ hoạt động:-40°C đến +70°C.
   • Độ bền kéo:
     • Thời gian ngắn: 8000 N.
     • Long term: 2700 N.
   • Kháng nghiền:
     • Thời gian ngắn: 1000 N/100 mm.
     • Long term: 300 N/100 mm.

10. Sự sắp xếp màu sắc:

    • Màu sắc sợi và ống theo một bảng nhận dạng cụ thể.
