| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Zion communication |
| Số mô hình: | Bộ suy giảm sợi quang |
| Số lượng đặt hàng tối thiểu: | 20 cái |
| chi tiết đóng gói: | 10 PC / Túi nhựa |
| Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Không giới hạn |
| Bước sóng hoạt động (NM): | 1310-1550 | Mất chèn (DB): | ≤ 0,6 |
|---|---|---|---|
| Mất trả lại (DB): | ≥45 | Nhiệt độ hoạt động (℃): | -5 ~ +65 |
| Làm nổi bật: | bộ suy hao sợi quang,bộ suy hao sợi quang |
||
Bộ suy giảm sợi quang của ZION COMMUNICATIONS là một thiết bị quang được thiết kế để giảm năng lượng tín hiệu quang. Nó làm giảm hiệu quả công suất quang đầu vào để tránh hiện tượng biến dạng trong bộ thu quang do mức công suất đầu vào quá cao.
| Mã Zion | Mô tả của Zion |
|---|---|

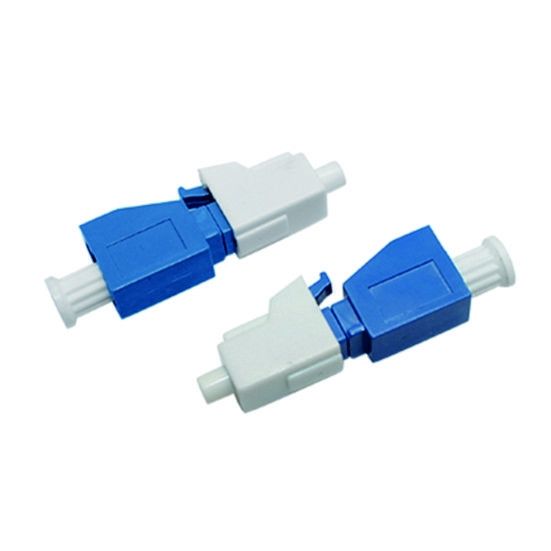

| 7236004 | Bộ suy giảm sợi quang LC/UPC 3dB |
Thiết bị thụ động quang học này rất cần thiết để gỡ lỗi hiệu suất năng lượng quang, hiệu chỉnh các thiết bị sợi quang và làm suy giảm tín hiệu sợi quang trong hệ thống thông tin liên lạc. Sản phẩm sử dụng sợi suy giảm được pha tạp các ion kim loại để điều chỉnh chính xác công suất quang đến mức yêu cầu.
| Loại kết nối | Sự miêu tả |
|---|---|
| LC, SC, FC, ST | Có sẵn trong các cấu hình đầu nối khác nhau để phù hợp với các yêu cầu giao diện khác nhau |
Được sử dụng trong các giao diện sợi LC, kết nối với các mô-đun SFP bằng cơ chế chốt giắc cắm mô-đun (RJ) dễ vận hành. Thường được sử dụng trong các bộ định tuyến.
Áp dụng cho giao diện cáp quang SC, có thiết kế phẳng tương tự như RJ-45 nhưng có các điểm tiếp xúc bằng đồng. Được xác định bởi các cột đồng bên trong.
Áp dụng cho giao diện sợi FC, có tính năng gia cố ống bọc kim loại với khóa xoay. Thường được sử dụng trên các khung phân phối ODF.
Áp dụng cho giao diện sợi ST, thường được sử dụng trong các khung phân phối sợi. Có vỏ tròn với khóa xoay, thường được sử dụng cho kết nối 10Base-F.
| tham số | FC, SC, LC, ST |
|---|---|
| Bước sóng hoạt động (nm) | 1310-1550 |
| Mất chèn (dB) | 0,6 |
| Suy hao phản hồi (dB) | ≥45 |
| Độ lặp lại (dB) | ≤ 0,2 |
| Độ phân giải (dB) | 0,1 |
| Suy hao phụ thuộc bước sóng (dB) | WDL 0,3 (Dải C+L) |
| Suy hao phụ thuộc phân cực (dB) | PDL< 0,2 |
| Tổn thất phụ thuộc vào nhiệt độ (dB) | TDL< 0,2 |
| Dung sai cho độ suy giảm 1-5dB (dB) | ±0,5 |
| Dung sai cho độ suy giảm 6-30dB (nm) | ±10 |
| Độ bền giao phối (chu kỳ) | ≥1000 |
| Thời gian đáp ứng (dB/ms) | 3 |
| Độ chính xác kiểm soát suy giảm (dB) | ±0,5 |
| Điện áp cung cấp (DC) | ± 5V |
| Nhiệt độ hoạt động (° C) | -5 ~ +65 |
| Nhiệt độ bảo quản (°C) | -40 ~ +75 |
| Mã Zion | Mã sản phẩm | Mô tả của Zion |
|---|---|---|
| 7237001 | ZC11FXAADXX | Bộ suy giảm cáp quang cố định LC APC Female sang LC APC male (1-25dB) |
| 7237002 | ZC11FXBBBDXX | Bộ suy hao cáp quang cố định LC UPC Female sang LC UPC male (1-25dB) |
| 7237003 | ZC11FXCCDXX | SC APC Nữ đến SC APC nam Bộ suy giảm sợi quang cố định cắm vào (1-25dB) |
| 7237004 | ZC11FXDDDXX | SC UPC Nữ đến SC UPC nam Bộ suy giảm sợi quang cố định cắm vào (1-25dB) |
| 7237005 | ZC12FXEEEDXX | ST APC Nữ đến ST APC nam Bộ suy giảm sợi quang cố định cắm vào (1-25dB) |
| 7237006 | ZC11FXFFDXX | ST UPC Nữ đến ST UPC nam Bộ suy giảm sợi quang cố định cắm vào (1-25dB) |
| 7237007 | ZC11FXGGDXX | Bộ suy hao quang cố định cắm thêm FC APC Female sang FC APC male (1-25dB) |
| 7237008 | ZC11FXHHHDXX | Bộ suy giảm sợi quang cố định cắm vào FC UPC Female sang FC UPC (1-25dB) |
| 7237009 | ZC11FXIIDXX | MU APC Nữ đến MU APC nam Bộ suy giảm sợi quang cố định cắm vào (1-25dB) |
| 7237010 | ZC12FXJJDXX | Bộ suy giảm sợi quang cố định cắm vào MU UPC Nữ sang MU UPC nam (1-25dB) |
| 7237011 | ZC11FXKKDXX | Bộ suy giảm sợi quang cố định cắm vào E2000 APC Nữ đến E2000 APC nam (1-25dB) |
| 7237012 | ZC11FXLLDXX | Bộ suy giảm sợi quang cố định cắm vào E2000 UPC Nữ đến E2000 UPC (1-25dB) |
| 7237013 | ZC12FXMMDXX | Bộ suy giảm sợi quang 8F MPO (nữ) đến MPO (Nam) (1-20dB) |
| 7237014 | ZC11FXNNNDXX | Bộ suy giảm sợi quang 12F MPO (nữ) đến MPO (Nam) (1-20dB) |
| 7237015 | ZC11FXOODXX | Bộ suy giảm sợi quang 24F MPO (nữ) đến MPO (Nam) (1-20dB) |
ZION Communications cung cấp các dịch vụ OEM/ODM toàn diện được hỗ trợ bởi đội ngũ R&D chuyên nghiệp của chúng tôi:
ZC12FXEEDXX - ST APC Female sang ST APC male Plug-in Bộ suy giảm sợi quang cố định (1-25dB)
ZC11FXDDDXX - SC UPC Female sang SC UPC male Plug-in Bộ suy giảm sợi quang cố định (1-25dB)
ZC11FXCCDXX - SC APC Female sang SC APC male Plug-in Bộ suy giảm sợi quang cố định (1-25dB)
ZC11FXBBDXX - LC UPC Female sang LC UPC male Plug-in Bộ suy giảm sợi quang cố định (1-25dB)
ZC11FXAADXX - LC APC Nữ sang LC APC nam Plug-in Bộ suy giảm sợi quang cố định (1-25dB)
