Thông số kỹ thuật
Vật liệu: |
· Thép cán nguội SPCC; |
· Đường ray 19 inch: 2.0mm; |
· Khay bánh: 2.0mm; |
· Những người khác: 1,2mm. |
Màu sắc: |
· ZCVE ■■■ I1 ■■ 0 ■■: RAL7035. · ZCVE ■ I ■■ m 1 ■ ■: RAL7021. |
Công suất tải: |
· Tải tĩnh: 1300KG. |
TUÂN THỦ (Tiêu chuẩn tham chiếu)
· Tuân thủ ANSI / EIA RS-310-D
· IEC60297-2
· DIN41494; PHẦN1;DIN41494; PHẦN7.
Ưu điểm chất lượng của sản phẩm tủ
· Sản phẩm tủ của chúng tôi được làm bằng thép tấm cán nguội dày SPCC chất lượng cao, được xử lý bằng công nghệ ngưng tụ tiên tiến, có khả năng chịu nén và kháng động đất cực tốt;
· Bề mặt được mạ kẽm bằng nhôm vân tay dạng dải chống lỗ vuông, và việc sản xuất khuôn mẫu và cắt laser tự động của nhà máy làm cho sản phẩm ổn định, tinh tế và tinh tế;
· Với dây chuyền sản xuất mỹ thuật hoàn chỉnh, từng bộ phận của sản phẩm đều được tẩy dầu mỡ, tẩy cặn, phốt phát hóa và phun sơn tĩnh điện, giúp cải thiện đáng kể chất lượng của sản phẩm.Khả năng chống oxy hóa và chống ăn mòn;
· Thành phẩm đã trải qua quá trình kiểm tra, sàng lọc và kiểm soát chất lượng nghiêm ngặt, đáp ứng đầy đủ các tiêu chuẩn nêu trên để đảm bảo rằng sản phẩm của Zion phải thật tinh tế.

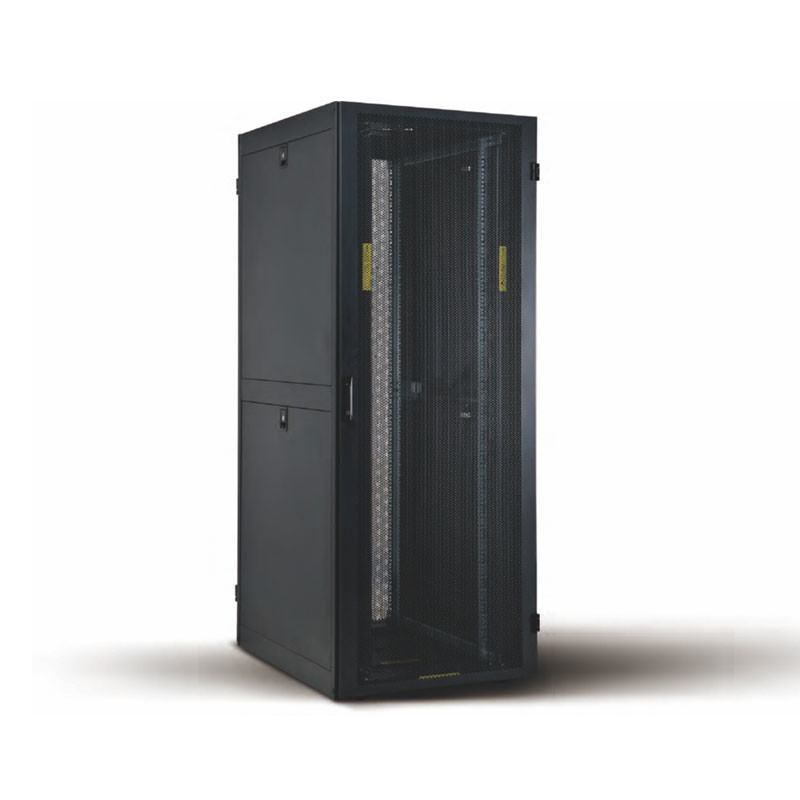

Tính năng
·Bao bì: Tủ rack VE có thể được vận chuyển trong bao bì tháo rời, tiết kiệm chi phí vận chuyển và lưu kho.
·Thiết kế ngoại hình mớiCửa hông: chia làm 2 phần, có thể khóa bằng ổ khóa vuông.Cửa trước và cửa sau: cửa trước và cửa sau có thể cắm được, có bản lề bên ngoài.
·Bánh nướng: thiết kế cài đặt sẵn.
·Khung: khung hồ sơ hai mặt với bằng sáng chế, có thể được kết nối bằng 8 miếng vít.
·Cửa trước và cửa sau: Thiết kế khóa “hai điểm” làm cho cửa và khung đóng chặt hơn, góc quay lên đến 180 độ.
·Các mục cáp ở trên và dưới: các đầu vào cáp trượt và có thể điều chỉnh ở trên và dưới, các cạnh của các đầu vào cáp được thiết kế để tránh dây bị xước.
·Đơn vị quạt: được lắp đặt từ trên xuống bên ngoài của tủ, dễ dàng lắp đặt và bảo trì.
·Lắp đường ray: vị trí lắp đặt của ray lắp có thể được điều chỉnh nhanh chóng.Bộ căn chỉnh kênh chuyên dụng dành riêng trong nội bộ của tủ.
·Cấu trúc tủ: cấu trúc được cấp bằng sáng chế.
·Công suất tải tối đa: 1300kg.
Thông tin sản phẩm
Phần chính
S / N |
Sự chỉ rõ |
Qty |
Vật chất |
Kết thúc bề mặt |
Nhận xét |
1 |
Đọc cửa |
1 |
·· |
·· |
Xem loại cửa trước và cửa sau |
2 |
Bảng điều khiển bên |
4 |
SPCC t1.2 |
Sơn tĩnh điện |
|
3 |
Đường ray 19 inch |
4 |
T2.0 |
mạ kẽm |
|
4 |
Dầm trước |
2 |
SPCC t1,5 |
Sơn tĩnh điện |
|
5 |
Bìa trên |
1 |
SPCC t1.2 |
Sơn tĩnh điện |
|
6 |
Khung bên |
2 |
SPCC t1.2 |
Sơn tĩnh điện |
|
7 |
Khe quản lý cáp |
2 |
SPCC t1.0 |
Sơn tĩnh điện |
Chỉ sử dụng cho tủ chiều rộng 800 |
số 8 |
Cửa trước |
1 |
·· |
·· |
Xem loại cửa trước và cửa sau |
9 |
Gắn miếng đệm |
4 |
T2.0 |
mạ kẽm |
Chỉ sử dụng cho tủ chiều rộng 800 |
10 |
Đáy |
1 |
SPCC t1.0 |
Sơn tĩnh điện |
|
11 |
Khay bánh xe |
2 |
SPCC t2.0 |
Sơn tĩnh điện |
|
12 |
Bánh xe hạng nặng 2 " |
4 |
·· |
·· |
·· |
Bộ dụng cụ phần cứng với tủ:
Một |
Chân điều chỉnh M12 |
4 |
Thép |
mạ kẽm |
Chiều cao: 100MM |
B |
Vít và đai ốc M6 |
20/40 |
Thép |
mạ kẽm |
40 chiếc cho hơn 33U |
Các loại tủ VE Hot của Zion Communication
Số công ty |
Số bộ phận. |
Bề rộng (mm) |
Chiều sâu (D) (mm) |
Dung tích (U) |
Chiều cao (H) (mm) |
Suy thận bộ phận paching |
7243101 |
ZCVE.6624.VESC |
600 |
600 |
24 |
1200 |
3 |
7243102 |
ZCVE.6642.VESC |
42 |
2000 |
7243103 |
ZCVE.6824.VESC |
800 |
24 |
1200 |
7243104 |
ZCVE.6842.VESC |
42 |
2000 |
7243105 |
ZCVE.6042.VESC |
1000 |
42 |
2000 |
7243106 |
ZCVE.6242.VESC |
1200 |
42 |
2000 |
7243107 |
ZCVE.8842.VESC |
800 |
800 |
42 |
2000 |
4 |
7243108 |
ZCVE.8042.VESC |
1000 |
42 |
2000 |
7243109 |
ZCVE.8242.VESC |
1200 |
42 |
2000 |
Các loại cửa tùy chọn của Zion Communication
Lắp ráp bản nháp
Đóng gói CKD
