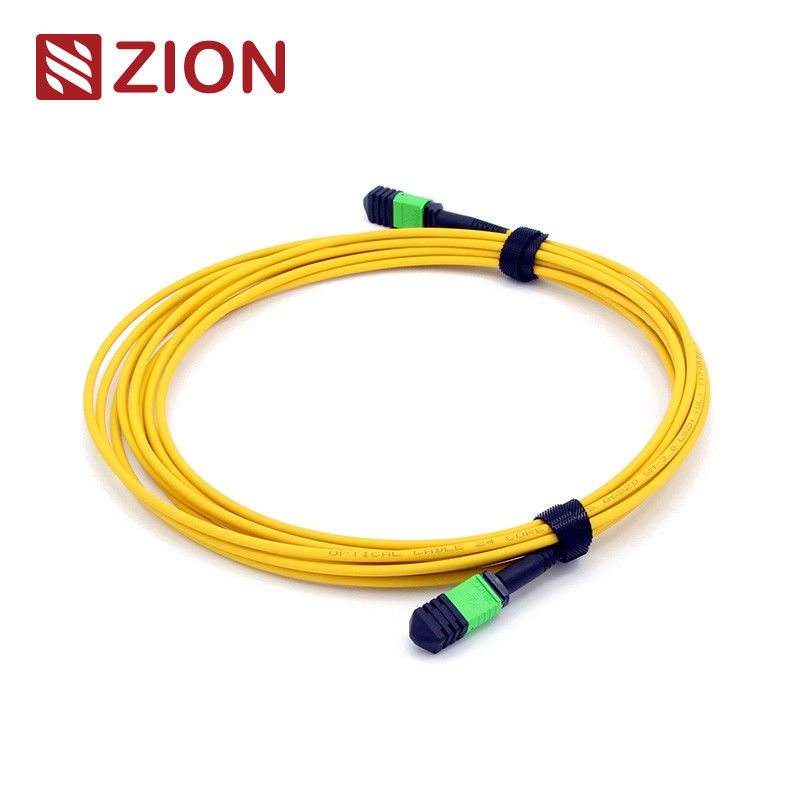

Cáp vá MPO Cái sang MPO Cái Singlemode 3.0mm LSZH 12 Sợi
Cáp vá sợi quang MPO-MPO 12F là một giải pháp sợi quang hiệu suất cao, mật độ cao được thiết kế cho môi trường trung tâm dữ liệu hiện đại. Cáp vá này mang lại độ bền vượt trội, tổn thất chèn thấp và tổn thất phản hồi cao để truyền dữ liệu tốc độ cao đáng tin cậy.
Các tính năng chính
- Loại đầu nối: MPO ở cả hai đầu, tuân thủ IEC 61754-7
- Số lượng sợi: 12 sợi; cũng có sẵn trong 24, 48, 72, 96 và 144 sợi
- Vỏ cáp: LSZH 3.0mm chắc chắn để đảm bảo an toàn và tuân thủ môi trường
- Tùy chọn đánh bóng:
- Chế độ đơn (SM) APC: ≤0.35dB (Tổn thất siêu thấp), ≥60dB tổn thất phản hồi
- Đa chế độ (MM) PC: tổn thất chèn ≤0.6dB, tổn thất phản hồi ≥35dB
- Độ bền: Chịu được tối đa 200 lần giao phối với những thay đổi hiệu suất tối thiểu
- Nhiệt độ hoạt động: -40°C đến +85°C cho các điều kiện môi trường khác nhau
- Vỏ được mã hóa màu để dễ dàng nhận biết loại sợi, độ bóng và cấp đầu nối
Ứng dụng
- Trung tâm dữ liệu: Lý tưởng cho hệ thống cáp xương sống mật độ cao hỗ trợ Ethernet 10G, 40G và 100G (ví dụ: 40G QSFP+ SR4, 100G QSFP28 SR4)
- Sợi quang đến tòa nhà (FTTB): Để kết nối các mạng quang trong các tòa nhà
- Kết nối thiết bị quang: Tích hợp liền mạch với bộ thu phát, hộp mực và bảng vá
Tiêu chuẩn và Tuân thủ
Đáp ứng các tiêu chuẩn IEC 61754-7, IEC 61755 và Telcordia GR-1435-CORE. Tương thích với các hệ thống cáp có cấu trúc TIA-568-C và hỗ trợ các yêu cầu IEEE 802.3 đối với Ethernet 40G và 100G.
Tại sao nên chọn Cáp vá MPO-MPO?
- Triển khai đơn giản với các đầu nối chấm dứt hàng loạt
- Tiết kiệm cho các cài đặt mật độ cao với khả năng mở rộng
- Khả năng thích ứng nhanh chóng với những thay đổi về loại đầu nối thông qua hộp mực mô-đun
Quy tắc đặt tên & Thông tin xác nhận đơn hàng
Lưỡi kéo đẩy cho Senko MPO
Bản vẽ Cáp vá sợi quang MPO-MPO 12F
| Tổng chiều dài (L)(m) |
Dung sai chiều dài (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Ba phương pháp kết nối cho phân cực MTP/MPO
Kết nối phân cực A
Cáp MPO phân cực A sử dụng thiết kế khóa lên, khóa xuống. Vị trí 1 của một đầu nối tương ứng với vị trí 1 của một đầu nối khác mà không có sự đảo ngược phân cực. Khi sử dụng cáp MTP phân cực A, cáp vá song công A-B là bắt buộc ở một đầu và cáp vá song công A-A ở đầu kia để đảm bảo truyền tín hiệu thích hợp.
Kết nối phân cực B
Cáp MTP phân cực B sử dụng thiết kế khóa lên, khóa lên. Vị trí 1 của một đầu nối tương ứng với vị trí 12 của một đầu nối khác. Thiết kế này đảo ngược phân cực, cho phép sợi 1 truyền đến sợi 12 (Rx1 đến Tx1).
Kết nối phân cực C
Cáp MPO phân cực C sử dụng thiết kế khóa lên, khóa xuống với cấu hình chéo sợi bên trong. Vị trí 1 của một đầu nối tương ứng với vị trí 2 của một đầu nối khác, đảo ngược phân cực để truyền tín hiệu thích hợp.
Ghi chú: Loại phân cực được chỉ định trong các quy tắc đặt tên sau: Phân cực A, Phân cực B, Phân cực C.
Sản phẩm Cáp vá sợi quang MPO của Zion Communication
7236001: Cáp vá sợi quang MPO Cái sang MPO Cái SM 3.0mm LSZH 12 Sợi
Cáp vá MPO Cái 12 sợi hiệu suất cao cho các ứng dụng chế độ đơn. Với vỏ LSZH 3.0mm, cáp vá này lý tưởng cho môi trường trung tâm dữ liệu mật độ cao và hỗ trợ kết nối Ethernet 10G, 40G và 100G.
7236002: Cáp vá sợi quang MPO Cái sang MPO Cái SM 3.0mm LSZH 24 Sợi
Cáp vá MPO Cái 24 sợi này được thiết kế cho các mạng chế độ đơn yêu cầu truyền dữ liệu tốc độ cao ở dạng nhỏ gọn.
7236003: Cáp vá sợi quang MPO Cái sang MPO Cái OM3 3.0mm LSZH 12 Sợi
Cáp vá đa chế độ MPO Cái 12 sợi được thiết kế cho mạng OM3, đảm bảo hiệu suất tối ưu cho Ethernet 40G/100G.
7236004: Cáp vá sợi quang MPO Cái sang MPO Cái OM3 3.0mm LSZH 24 Sợi
Cáp vá OM3 MPO Cái 24 sợi này cung cấp khả năng kết nối mật độ cao với hiệu suất đáng tin cậy cho các mạng đa chế độ.
7236005: Cáp vá sợi quang MPO Cái sang MPO Cái OM4 3.0mm LSZH 12 Sợi
Trải nghiệm kết nối tổn thất thấp, mật độ cao với cáp vá OM4 MPO Cái 12 sợi này được thiết kế cho các trung tâm dữ liệu hiện đại.
7236006: Cáp vá sợi quang MPO Cái sang MPO Cái OM4 3.0mm LSZH 24 Sợi
Cáp vá OM4 24 sợi này được thiết kế cho các ứng dụng đa chế độ mật độ cao, tốc độ cao.
7236007: Cáp vá sợi quang MTP Cái sang MTP Cái SM 3.0mm LSZH 12 Sợi
Cáp vá chế độ đơn MTP Cái 12 sợi có vỏ LSZH 3.0mm để kết nối tốc độ cao có thể mở rộng.
7236008: Cáp vá sợi quang MTP Cái sang MTP Cái SM 3.0mm LSZH 24 Sợi
Cáp vá MTP Cái 24 sợi này lý tưởng cho các ứng dụng chế độ đơn yêu cầu kết nối mật độ cao.
7236009: Cáp vá sợi quang MTP Cái sang MTP Cái OM3 3.0mm LSZH 12 Sợi
Cáp vá OM3 MTP Cái 12 sợi đáng tin cậy được thiết kế cho các ứng dụng đa chế độ với hiệu suất tổn thất thấp.
7236010: Cáp vá sợi quang MTP Cái sang MTP Cái OM3 3.0mm LSZH 24 Sợi
Cáp vá OM3 MTP Cái 24 sợi này hỗ trợ các ứng dụng đa chế độ mật độ cao cho Ethernet 40G và 100G.
7236011: Cáp vá sợi quang MTP Cái sang MTP Cái OM4 3.0mm LSZH 12 Sợi
Đối với các mạng đa chế độ cực nhanh, cáp vá OM4 MTP Cái 12 sợi này cung cấp khả năng kết nối mật độ cao, tổn thất thấp.
7236012: Cáp vá sợi quang MTP Cái sang MTP Cái OM4 3.0mm LSZH 24 Sợi
Cáp vá OM4 MTP Cái 24 sợi được tối ưu hóa cho các ứng dụng đa chế độ trong môi trường mật độ cao.
Đóng gói
Gói cáp quang dễ xử lý và được bảo vệ tốt này được OMC dán nhãn và đánh dấu theo mặc định. Kích thước thùng carton tiêu chuẩn: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. Việc lựa chọn thùng carton phụ thuộc vào số lượng đặt hàng. Có sẵn bao bì tùy chỉnh.
Dịch vụ OEM/ODM
- Màu cáp, văn bản in, vật liệu vỏ cáp, màu đầu nối
- Nhãn OEM, vòng nhận dạng, nhãn cáp, hộp, dấu hiệu vận chuyển
- Các mức chất lượng khác nhau có sẵn
