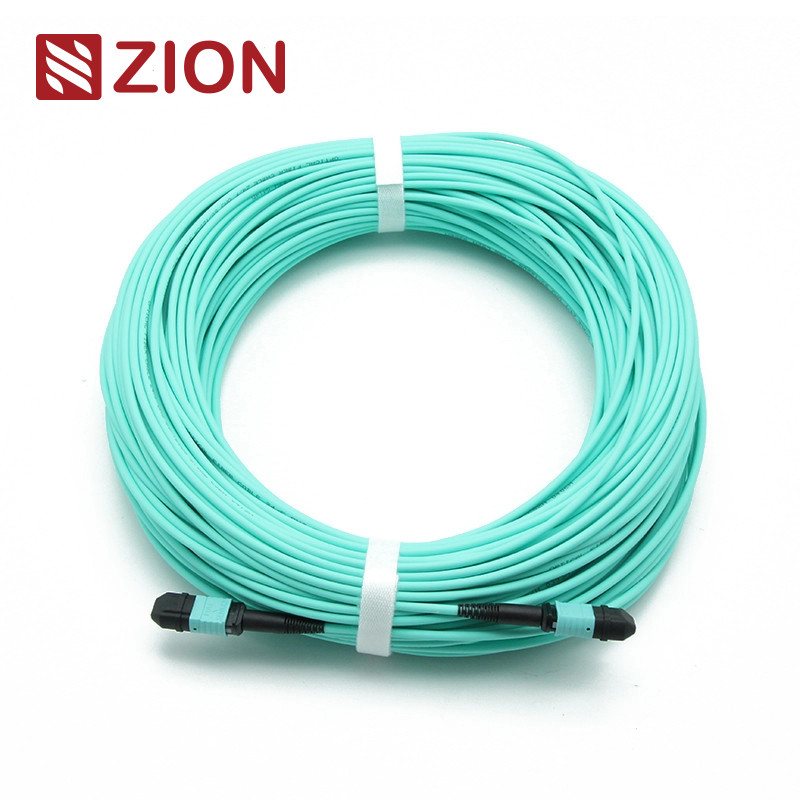

MPO nữ đến MPO nữ OM3 3.0mm LSZH 24 sợi dây dán
Các MPO nữ để MPO nữ OM3 3.0mm LSZH 24 sợi dây vá là một hiệu suất cao, mật độ cao, sợi quang giải pháp được thiết kế cho các ứng dụng đa chế độ (OM3).cáp vá này hỗ trợ tốc độ 10G, 40G, và 100G Ethernet, làm cho nó trở thành sự lựa chọn lý tưởng cho môi trường trung tâm dữ liệu hiện đại. Nó có áo khoác LSZH 3,0mm để đảm bảo an toàn và tuân thủ các tiêu chuẩn nghiêm ngặt.
Các đặc điểm chính
- Mức giảm mất tích chèn:≤0,6dB (mất tiêu chuẩn), ≤0,35dB (mất siêu thấp) cho hiệu suất đáng tin cậy
- Mất lợi nhuận cao:≥ 25dB để truyền dữ liệu ổn định
- Thiết kế bền:Định giá cho hơn 500 chu kỳ cắm với mất tín hiệu tối thiểu (< 0,3dB điển hình)
- Tuân thủ:Đáp ứng tiêu chuẩn IEC-61754-7, Telcordia GR-1435-CORE và TIA-568-C
- Nhà ở có mã màu:Các kết nối Aqua đảm bảo dễ dàng xác định sợi OM3 đa phương thức
- Việc triển khai linh hoạt:Hỗ trợ triển khai nhanh chóng trong cáp xương sống, trung tâm dữ liệu và môi trường sợi cao
Ứng dụng
- Trung tâm dữ liệu:Cáp mật độ cao cho 10G/40G/100G Ethernet
- Mạng doanh nghiệp:Các kết nối xương sống giữa các tấm vá, băng cassette và mô-đun
- Sợi quang đến tòa nhà (FTTB):Kết nối hiệu quả cho các tòa nhà nhiều tầng
- Thiết bị quang học:Các kết nối nội bộ cho các bộ thu truyền như QSFP + và QSFP28
Thông số kỹ thuật
Loại kết nối:MPO nữ
Số lượng chất xơ:24 Sợi
Loại sợi:Multimode OM3 (Aqua)
Loại áo:3.0mm LSZH để tuân thủ an toàn cháy
Nhiệt độ hoạt động:-40°C đến +85°C
Mất tích nhập:Mất tiêu chuẩn ≤0,6dB, Mất siêu thấp ≤0,35dB
Mất lợi nhuận:≥25dB
Quy tắc đặt tên & Thông tin xác nhận thứ tự
Nhấn Pull Tab cho Senko MPO
MPO-MPO 12F Fiber Patch Cord
Các thông số kỹ thuật về độ khoan dung chiều dài
| Tổng chiều dài (L) (m) |
Chiều dài dung sai (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < l |
+0,5% x L/-0 |
Ba phương pháp kết nối cho MTP/MPO Polarity
Giải pháp cực độ cơ sở-24
Để đáp ứng nhu cầu tăng về băng thông rộng hơn, cáp MTP / MPO 24 sợi được giới thiệu để tạo điều kiện di chuyển sang mạng 100G. Nó tăng gấp đôi mật độ cáp 12 sợi trong cùng một dấu chân,làm giảm số lượng chất xơ, cho phép ít đường cáp hơn và cải thiện dòng không khí. Việc duy trì cực của cáp MTP / MPO cơ sở-24 phức tạp hơn. OMC khuyến cáo loại A (key-up to key-down) cáp gốc MTP / MPO.Với băng cassette kiểu A và kiểu AF, không cần cáp vá A-to-A. Phương pháp kết nối được minh họa dưới đây.
Các sản phẩm cáp hot trunk của Zion Communication
7236001 ZCM1122HIA1X
MPO nữ đến MPO nữ SM 3.0mm LSZH 12 sợi dây dán
Lý tưởng cho các mạng đơn chế độ (SM) tốc độ cao, bao gồm các trung tâm dữ liệu 40G/100G và các giải pháp cáp xương sống.
7236002
MPO nữ đến MPO nữ SM 3.0mm LSZH 24 sợi dây dán
Được thiết kế cho kết nối một chế độ mật độ cao hỗ trợ 10G, 40G và 100G Ethernet với áo khoác LSZH để đảm bảo an toàn.
7236003
MPO nữ đến MPO nữ OM3 3.0mm LSZH 12 sợi dây dán
Cung cấp kết nối multimode (OM3) tốc độ cao hoàn hảo cho 10G / 40G / 100G Ethernet với tổn thất chèn thấp và độ tin cậy cao.
7236004
MPO nữ đến MPO nữ OM3 3.0mm LSZH 24 sợi dây dán
Được thiết kế cho các mạng đa chế độ mật độ cao (OM3) hỗ trợ tốc độ lên đến 100Gbps với áo khoác LSZH để tuân thủ an toàn cháy.
7236005
MPO nữ đến MPO nữ OM4 3.0mm LSZH 12 sợi dây dán
Được thiết kế cho các ứng dụng multimode tốc độ cao (OM4) bao gồm 40G/100G Ethernet với hiệu suất và sự tuân thủ an toàn vượt trội.
7236006
MPO nữ đến MPO nữ OM4 3,0mm LSZH 24 sợi dây dán
Cung cấp tổn thất chèn thấp và hiệu suất mạnh mẽ cho các ứng dụng đa chế độ tốc độ cao (OM4) trong các cài đặt trung tâm dữ liệu dày đặc.
Bao bì
Bao bì cáp sợi quang dễ xử lý và được bảo vệ tốt này được nhãn và đánh dấu bởi OMC theo mặc định. Kích thước hộp tiêu chuẩn: 34 × 22 × 15 cm; 44 × 34 × 24 cm; 54 × 39 × 34 cm.Lựa chọn hộp tùy thuộc vào số lượng- Bao bì tùy chỉnh có sẵn.
Dịch vụ OEM/ODM
- Màu cáp, văn bản in, vật liệu vỏ cáp, màu kết nối
- Nhãn hiệu OEM, Nhẫn nhận dạng, Nhãn hiệu cáp, Thiết kế hộp, Nhãn hàng vận chuyển
- Các mức chất lượng khác nhau có sẵn
