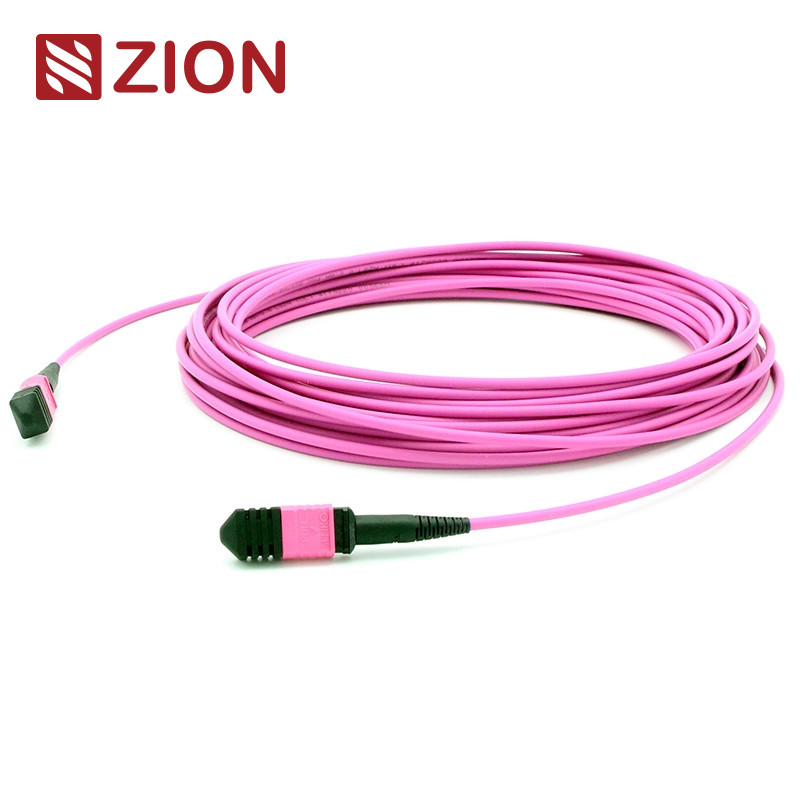

MPO nữ đến MPO nữ OM4 3,0mm LSZH 12 sợi MPO Patch Cord Custom Meter
Mã Zion: ZCM1128HMA1X
Mô tả:
MPO nữ đến MPO nữ OM4 3.0mm LSZH 12 sợi dây dán
Tổng quan
Bộ kết nối MPO (Multi-Fiber Push On) là một bộ kết nối sợi đa lõi mật độ cao thường được sử dụng trong các ứng dụng như trung tâm dữ liệu, xây dựng kết nối sợi,và kết nối thiết bị quang học nội bộ cho các thiết bị như máy thu quang (40G), 100G, QSFP +).
Cáp vá MPO này có sợi đa phương thức OM4, kết thúc bằng các đầu nối MPO ở cả hai đầu, cung cấp một liên kết đáng tin cậy, hiệu suất cao.Nó hỗ trợ tốc độ dữ liệu lên đến 10G / 40G / 100G và lý tưởng cho việc triển khai nhanh chóng trong môi trường mật độ cao.
Tiêu chuẩn & Tuân thủ
- Tiêu chuẩn:IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, TIA-568-C và JIS C5982
- Ứng dụng:IEEE 802.3 (40G, 100G) và 10G Fiber Channel phù hợp
Các đặc điểm chính
- Mất đầu vào thấp, mất lợi nhuận cao:Đảm bảo kết nối đáng tin cậy và chất lượng cao.
- Kết nối đa sợi:Có sẵn trong các tập hợp sợi 4, 8, 12 và 24.
- Thiết kế mạnh mẽ:Hỗ trợ cả hai loại cáp tròn và hình bầu dục.
- Sự linh hoạt:Được thiết kế để kết thúc khối lượng và dễ dàng thay thế các đầu nối bảng vá.
- Nhà chứa có mã màu:Nhà chứa Aqua cho sợi đa phương thức OM4.
Hiệu suất quang học
- Mất tích nhập (MPO):
- Mất tiêu chuẩn: ≤0,6 dB (tối đa), ≤0,5 dB (thường)
- Mất siêu thấp: ≤0,35 dB (tối đa), ≤0,2 dB (thường)
- Mất lợi nhuận:
- ≥ 25 dB cho các đầu nối MPO
- Độ bền:≤0,3 dB thay đổi sau 200 lần giao phối
- Nhiệt độ hoạt động:-40°C đến +85°C
Ứng dụng
- Trung tâm dữ liệu:Các giải pháp dây cáp mật độ cao cho việc triển khai nhanh hơn.
- Sợi vào tòa nhà:Kết nối xương sống hiệu quả.
- Các kết nối nội bộ của thiết bị sợi:Kết nối các băng cassette, các tấm vá, và fan-out chắc chắn.
Quy tắc đặt tên và thông tin xác nhận đơn đặt hàng:
Nhấn Pull Tab cho Senko MPO
MPO-MPO 12F Fiber Patch Cord vẽ.
Tổng chiều dài ((L) ((m): chiều dài dung sai ((cm)
011040
Ba phương pháp kết nối giúp duy trì độ cực MTP/MPO đúng
1. Polarity A kết nối
Polarity A MPO cáp sử dụng một phím lên, phím xuống thiết kế.
Vì vậy, khi chúng ta sử dụng cáp A MTP cho kết nối, chúng ta sẽ có một cáp A MTP để kết nối.chúng ta phải sử dụng A-B cáp đệm duplex ở một đầu và A-A cáp đệm duplex ở đầu kia. Vì trong liên kết này, Rx1 phải kết nối với Tx1. Nếu chúng ta không sử dụng cáp vá A-A duplex, theo nguyên tắc thiết kế của cực A MTP cáp, sợi 1 có thể truyền đến sợi 1,nghĩa là Rx1 có thể truyền đến Rx1, có thể gây ra lỗi.
2Kết nối cực B.
Các cáp MTP cực B sử dụng thiết kế key up, key up. Do đó, như được hiển thị trong hình dưới đây, vị trí 1 của một đầu nối tương ứng với vị trí 12 của một đầu nối khác. Do đó,khi chúng ta sử dụng cáp MTP cực B cho kết nối, chúng ta nên sử dụng một A-B cáp đệm duplex ở cả hai đầu. kể từ khi thiết kế chìa khóa lên để chìa khóa lên giúp đảo chiều cực, làm cho sợi 1 truyền đến sợi 12, đó là Rx1 truyền đến Tx1.
3Kết nối cực C.
Giống như các cáp MPO cực A, các cáp MPO cực C cũng sử dụng thiết kế phím lên, phím xuống.làm cho vị trí 1 của một đầu nối tương ứng với vị trí 2 của
Như thể hiện trong hình dưới đây, khi chúng ta sử dụng cáp MTP cực C để kết nối, chúng ta nên sử dụng cáp đệm A-B ở cả hai đầu.Kể từ khi thiết kế sợi chéo giúp để đảo ngược cực, mà làm cho sợi 1 truyền đến sợi 2, đó là Rx1 truyền đến Tx1.
Lưu ý: Loại Polarity là trong các quy tắc đặt tên sau đây-Polarity A;Polarity B;Polarity C
Cáp thân nóng của Zion Communication
- 7236001 ZCM1122HIA1X: MPO Phụ nữ sang MPO Phụ nữ SM 3.0mm LSZH 12 Sợi MPO Patch Cord Custom Meters
- 7236002 ZCM1152HIA1X: MPO Phụ nữ sang MPO Phụ nữ SM 3.0mm LSZH 24 Sợi MPO Patch Cord Custom Meters
- 7236003 ZCM1127HLA1X: MPO Phụ nữ đến MPO Phụ nữ OM3 3.0mm LSZH 12 Sợi MPO Patch Cord Custom Meters
- 7236004 ZCM1157HLA1X: MPO Phụ nữ đến MPO Phụ nữ OM3 3.0mm LSZH 24 Sợi MPO Patch Cord Custom Meters
- 7236005 ZCM1128HMA1X: MPO Phụ nữ đến MPO Phụ nữ OM4 3.0mm LSZH 12 Sợi MPO Patch Cord Custom Meters
- 7236006 ZCM1158HMA1X: MPO Phụ nữ đến MPO Phụ nữ OM4 3.0mm LSZH 24 Sợi MPO Patch Cord Custom Meters
- 7236007 ZCM2122HIA1X: MTP Phụ nữ sang MTP Phụ nữ SM 3.0mm LSZH 12 Sợi MTP Patch Cord Custom Meters
- 7236008 ZCM2152HIA1X: MTP Phụ nữ đến MTP Phụ nữ SM 3.0mm LSZH 24 Sợi MTP Patch Cord Custom Meters
- 7236009 ZCM2127HLA1X: MTP Phụ nữ đến MTP Phụ nữ OM3 3.0mm LSZH 12 Sợi MTP Patch Cord Custom Meters
- 7236010 ZCM2157HLA1X: MTP Phụ nữ sang MTP Phụ nữ OM3 3.0mm LSZH 24 Sợi MTP Patch Cord Custom Meters
- 7236011 ZCM2128HMA1X: MTP Phụ nữ sang MTP Phụ nữ OM4 3.0mm LSZH 12 Sợi MTP Patch Cord Custom Meters
- 7236012 ZCM2158HMA1X: MTP Phụ nữ sang MTP Phụ nữ OM4 3.0mm LSZH 24 Sợi MTP Patch Cord Custom Meters
Bao bì
Gói cáp quang sợi dễ dàng và được bảo vệ tốt này đã được nhãn và đánh dấu bởi OMC như là mặc định.
Kích thước hộp tiêu chuẩn: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.
Bao bì có thể được tùy chỉnh.
Dịch vụ OEM / ODM cho bạn
- Màu cáp, chữ in, vật liệu của áo khoác cáp, màu của đầu nối
- Nhãn hiệu OEM, Nhẫn nhận dạng, Nhãn hiệu cáp,hộp, dấu hiệu vận chuyển
- Chất lượng khác nhau.
