Tổng quan sản phẩm

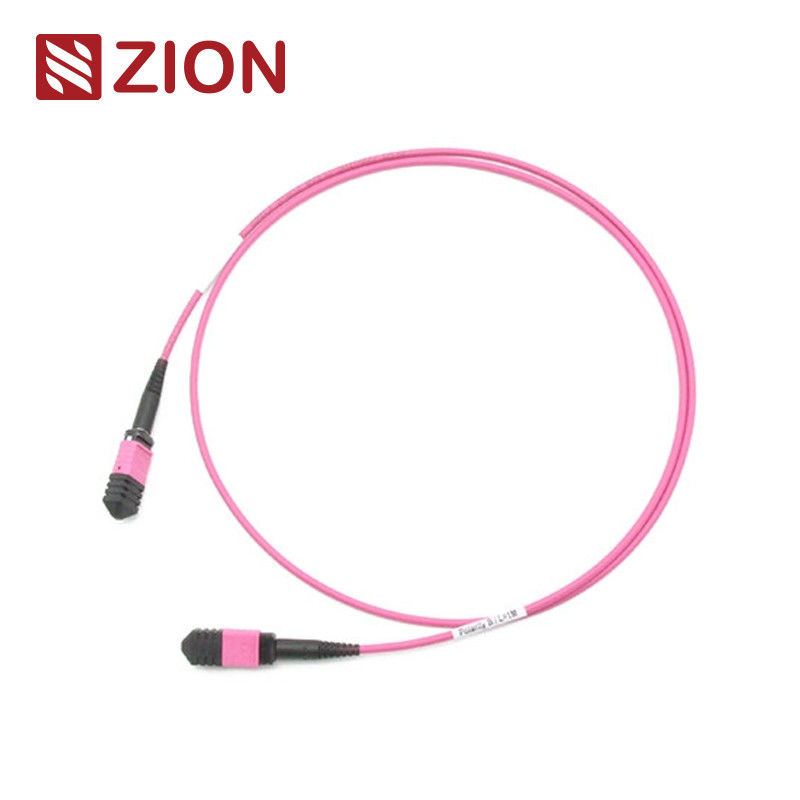

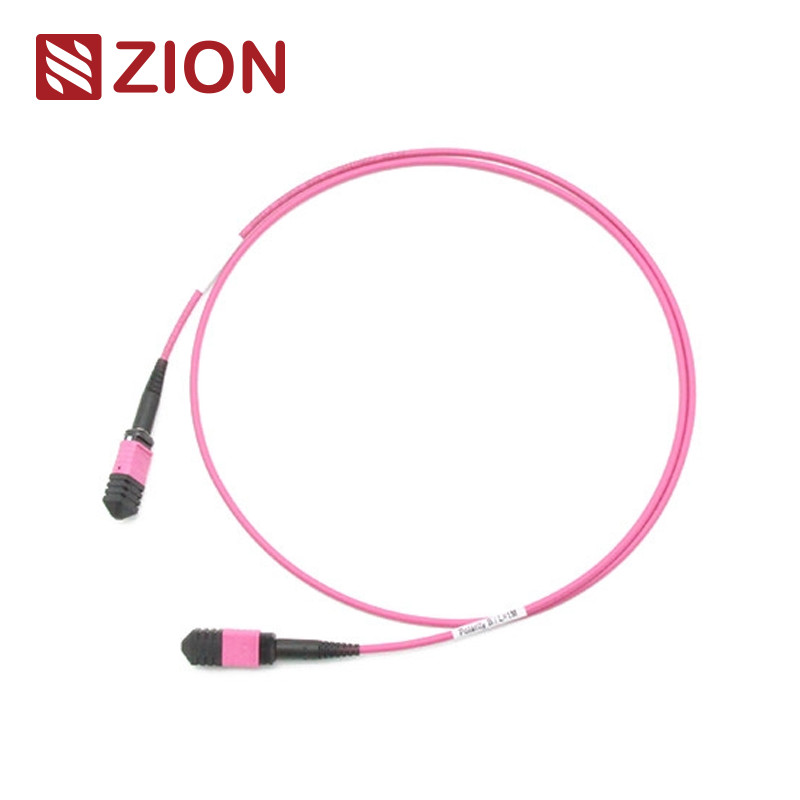

MPO Phụ nữ đến MPO Phụ nữ OM4 3.0mm LSZH 24 Sợi MPO Patch Cord Custom Meter
Nhãn hiệu sản phẩm
Mã Zion:ZCM1158HMA1X
Zion Mô tả:MPO Phụ nữ đến MPO Phụ nữ OM4 3.0mm LSZH 24 Sợi MPO Patch Cord Custom Meter
Công nghệ kết nối MPO
Bộ kết nối MPO (Multi-Fiber Push On) là một hệ thống kết nối sợi mật độ cao chủ yếu được sử dụng trong môi trường trung tâm dữ liệu, các ứng dụng sợi đến tòa nhà,và kết nối nội bộ trong thiết bị phát tín hiệu quang hỗ trợ 40G, 100G và công nghệ QSFP +.
Các đầu nối MPO được phân loại theo tiêu chuẩn IEC 61754-7 dựa trên số lượng sợi, giới tính (nam / nữ) và loại đánh bóng (PC hoặc APC).
Thông số kỹ thuật sản phẩm
MPO-MPO 3.0mm LSZH Fiber Patch Cord
Cáp vá sợi MPO này có kết nối MPO ở cả hai đầu và có sẵn trong các số lượng sợi khác nhau bao gồm 12, 24, 48, 60, 72, 96 và 144 sợi.Được thiết kế để hỗ trợ tốc độ lên đến 10/40/100Gbps các giải pháp trung tâm dữ liệu, các dây này cung cấp kết nối đáng tin cậy cho các băng cassette, bảng điều khiển và fan-out MPO cứng.
Các ứng dụng chính bao gồm:
- Cáp xương sống trung tâm dữ liệu mật độ cao
- Thiết bị truyền sợi trong tòa nhà
- Các kết nối nội bộ trong thiết bị quang học
- Việc triển khai nhanh chóng trong môi trường có số lượng sợi cao
Tuân thủ các tiêu chuẩn công nghiệp
Đề xuất MPO đơn phương:IEC 61754-7
MPO Singlemode Housing Thông tin chi tiếtSM APC: Máy kết nối màu xanh lá cây + giỏ đen (MPO mất mát tiêu chuẩn), SM APC: Máy kết nối màu vàng + giỏ đen (MPO mất mát siêu thấp)
Đề xuất MPO Multimode:IEC 61754-7
Chi tiết về MPO Multimode HousingOM1&OM2 PC: Kết nối màu beige + giày đen (Standard Loss MPO), OM3&OM4 PC: Kết nối Aqua + giày đen (Standard&Super low loss MPO), OM3&OM4 PC: Heather Violet kết nối + giày đen (Standard Loss MPO)
Phù hợp với:
- Tiêu chuẩn IEC IEC-61754-7; IEC61755
- Telcordia GR-1435-CORE
- JIS C5982; TIA-604-5 ((FOCIS5)
- Cáp cấu trúc theo TIA-568-C
- Phù hợp với kênh sợi 10G
- 40G và 100G IEEE 802.3
Thông số kỹ thuật hiệu suất quang học
Chế độ đơn (SM) - APC 8 độ đánh bóng
Mất tích nhập (MPO):
Mất tiêu chuẩn: ≤ 0,75 dB (tối đa), ≤ 0,50 dB (thường)
Mất siêu thấp: ≤ 0,35 dB (tối đa), ≤ 0,20 dB (thường)
Mất tích nhập (LC/SC/FC/ST):≤ 0,3 dB
Mất lợi nhuận:
MPO: ≥ 60 dB (8 độ đánh bóng)
LC/SC/FC/ST: APC ≥ 60 dB; UPC ≥ 50 dB
Multimode (MM) - PC Flat Polish
Mất tích nhập (MPO):
Mất tiêu chuẩn: ≤ 0,60 dB (tối đa), ≤ 0,50 dB (thường)
Mất siêu thấp: ≤ 0,35 dB (tối đa), ≤ 0,20 dB (thường)
Mất tích nhập (LC/SC/FC/ST):≤ 0,3 dB
Mất lợi nhuận:
MPO: ≥ 25 dB
LC/SC/FC/ST: ≥ 35 dB
Thông số kỹ thuật chung
Độ bền:< 0,3 dB thay đổi điển hình sau 200 lần giao phối
Khả năng thay thế:≤ 0,2 dB
Độ bền kéo:> 70 N
Thời gian cắm:≤ 500
Nhiệt độ hoạt động:-40°C đến +85°C
Các đặc điểm chính
- Mức giảm mất tích chèn thấp, hiệu suất mất mát trả lại cao
- Bộ kết nối đa sợi dựa trên MT với 4, 8, 12 và 24 kết thúc sợi
- Giải pháp kết thúc khối lượng kinh tế cho sợi quang
- Được thiết kế cho các ứng dụng SM và MM mất mát thấp và mất mát tiêu chuẩn
- Có sẵn trong cáp tròn cứng, cáp hình bầu dục và các tùy chọn ruy băng trần
- Các vỏ có mã màu để dễ dàng xác định loại sợi và loại sơn
- Khả năng lặp lại và trao đổi tuyệt vời
Ứng dụng
Tất cả các bộ kết nối MPO OMC đều được cung cấp từ Senko / Nissin / Sumitomo.
- Môi trường trung tâm dữ liệu mật độ cao
- Thiết bị truyền sợi trong tòa nhà
- Các kết nối nội bộ trong thiết bị sợi quang
Các thông số kỹ thuật về độ khoan dung chiều dài
| Tổng chiều dài (L) (m) |
Độ khoan dung chiều dài (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < l |
+0,5% x L/-0 |
Thông tin về bao bì
Kích thước hộp tiêu chuẩn: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Lựa chọn hộp phụ thuộc vào số lượng đặt hàng. Bao bì tùy chỉnh có sẵn.
Dịch vụ OEM/ODM
Các tùy chọn tùy chỉnh bao gồm:
- Màu sợi dây, in ấn và vật liệu áo khoác
- Tùy chỉnh màu kết nối
- Nhãn hiệu OEM, vòng nhận dạng và nhãn cáp
- Bao bì và nhãn vận chuyển tùy chỉnh
- Các mức chất lượng khác nhau có sẵn
